ADP5080

PMU(パワー・マネージメント・ユニット)、小型、15V、6チャンネルDC/DC、2チャンネルLDO、マルチ・セル・リチウム・イオン・バッテリ向け

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.13
特長
  • 広い入力電圧範囲:4.0 V~15V
  • 高効率なアーキテクチャ
  • 最大2MHzのスイッチング周波数
  • 6つの同期型整流DC/DCコンバータ:
    チャンネル1 - 3Aバックレギュレータ
    チャンネル2 - 1.15Aバックレギュレータ
    チャンネル3 - 1.5Aバックレギュレータ
    チャンネル4 - 0.8Aバックレギュレータ
    チャンネル5 - 2Aバックレギュレータ
  • 2つの低静止時電流、連続動作のLDOレギュレータ:
    LDO1 - 400mAレギュレータ
    LDO2 - 300mAレギュレータ
  • 制御回路:
    内部スイッチング・ドライバ電源用のチャージポンプ
    I2Cによるプログラマブルな出力レベルとパワー・シーケンシング
  • パッケージ:72ボール(4.5 mm×4.0 mm×0.6mm)、0.5 mmピッチWLCSPパッケージ
製品概要
show more Icon
ADP5080は、マルチ・セルのリチウム・イオン・バッテリ・アプリケーション向けの完全集積された高効率パワー・ソリューションです。このデバイスはバッテリと直接接続することができますので、安定化電源の必要性を排除し、システムのバッテリ寿命を増加させます。

ADP5080は、2つの動作し続けるLDO、5つの同期型バック・レギュレータ、構成可能な4つのスイッチ・バック・ブースト・レギュレータおよび高電圧のLDOレギュレータを集積しています。ADP5080は、高集積のパワー・ソリューションで、パワーMOSFET、フィードバック・ループ補正、電圧設定用デバイダーおよび放電用スイッチのすべてが組み込まれており、また広範囲のブートストラップ電圧を生成するためのチャージポンプも内蔵しています。

全てこれらの機能は、外部部品の数と必要なPCBスペースの最小化を手助けし、ポータブル・アプリケーションに向けて大幅な優位性を提供します。スイッチング周波数は、各チャンネルで750kHz~2MHzで選択可能となっています。

ソフト・スタート、選択可能なプリセット出力電圧および柔軟なパワー・アップとパワー・ダウンシーケンスのようなパワー・アプリケーションにとってのキー機能は、オン・チップで提供されており、ヒューズ付で工場規定された、I2Cインターフェースを介してプログラム可能となっています。ADP5080は、72ボール、0.5mmピッチのWLCSPパッケージを採用しています。

アプリケーション
  • タブレット
  • スペースの限られたアプリケーション
  • 携帯型計測機

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP50800037CBZR
  • HTML
  • HTML
ADP5080ACBZ-1-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

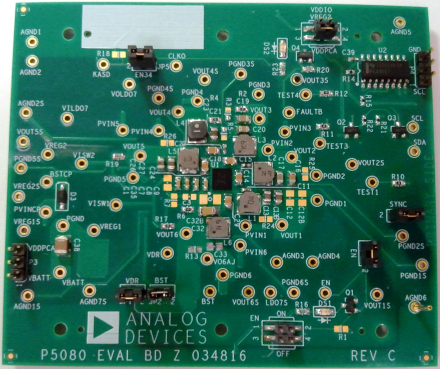

EVAL-ADP5080

ADP5080 Evaluation Board

zoom

EVAL-ADP5080

ADP5080 Evaluation Board

製品の詳細

The ADP5080 evaluation board is a complete, 6-channel + 2 LDO, dc-to-dc converter design based on the ADP5080. The ADP5080 includes 5 synchronous buck converters and 1 synchronous buck-boost converter at up to 3A per channel. Voltages, startup sequence, and protection functions are all programmable through the I2C interface with the ADP5080 evaluation board GUI.
