ADP5076

2A/1.2A DC/DCスイッチング・レギュレータ、正と負の独立出力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.58
特長
  • 入力電源の電圧範囲:2.85V~5.5V
  • 適切に調整され、個別に抵抗をプログラム可能なVPOSおよびVNEG出力を生成
  • 昇圧レギュレータによってVPOS出力を生成
    • 正出力を35Vに調整可能
    • 内蔵2.0Aメイン・スイッチ
  • 反転レギュレータによってVNEG出力を生成
    • 負出力を−30Vに調整可能
    • 内蔵1.20Aメイン・スイッチ
  • 1.0MHz~2.6MHzの外付け周波数同期機能(オプション)付きの1.2MHzまたは2.4MHzスイッチング周波数
  • 抵抗プログラム式のソフト・スタート・タイマー
  • システム・ノイズ低減用のスルー・レート制御
  • 個別精度有効化と柔軟なスタートアップ・シーケンス制御でシンメトリックな開始、VPOS優先、またはVNEG優先に対応
  • 位相差動作
  • UVLO、OCP、OVP、およびTSD保護
  • 1.61mm × 2.18mm、20ボールWLCSP
  • −40°C~+125°Cのジャンクション温度範囲
製品概要
show more Icon

ADP5076は、調整された正側レールと負側レールを個別に生成するデュアル高性能DC/DCレギュレータです。2.85V~5.5Vの入力電圧範囲により、様々なアプリケーションをサポートできます。両方のレギュレータに内蔵されたメイン・スイッチにより、最大+35Vの調整可能な正の出力電圧に加え、−30Vまでの負の出力電圧を生成できます。

ADP5076は、ピン選択により1.2MHzまたは2.4MHzのスイッチング周波数で動作します。また、ノイズに敏感なアプリケーションにおけるノイズ・フィルタリングを容易にするために、1.0MHz~2.6MHz の外部発振器に同期することができます。両方のレギュレータには、電磁干渉(EMI)を低減するためのMOSFET駆動段のプログラマブルなスルー・レート制御回路が組み込まれています。柔軟なスタート・アップ・シーケンスは、手動による有効化、同期モード、正側(供給)電源の優先、負電源の優先に対応しています。

ADP5076には、起動時の突入電流を防ぐために、固定式または抵抗で設定可能なスタート・タイマーが組み込まれています。

ADP5076の主要な安全機能には、過電流保護(OCP)、過電圧保護(OVP)、サーマル・シャットダウン(TSD)、および入力低電圧ロックアウト(UVLO)が含まれています。

ADP5076は、20ボールのウェーハ・レベル・チップ・スケール・パッケージ(WLCSP)を採用していて、−40°C~+125°Cのジャンクション温度範囲にわたって仕様規定されています。

アプリケーション

  • バイポーラ・アンプ、A/Dコンバータ(ADC)、D/Cコンバータ(DAC)、マルチプレクサ
  • 電荷結合素子(CCD)のバイアス電源
  • 光モジュール電源のRFパワー・アンプのバイアス
  • 飛行時間モジュールの電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5076ACBZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

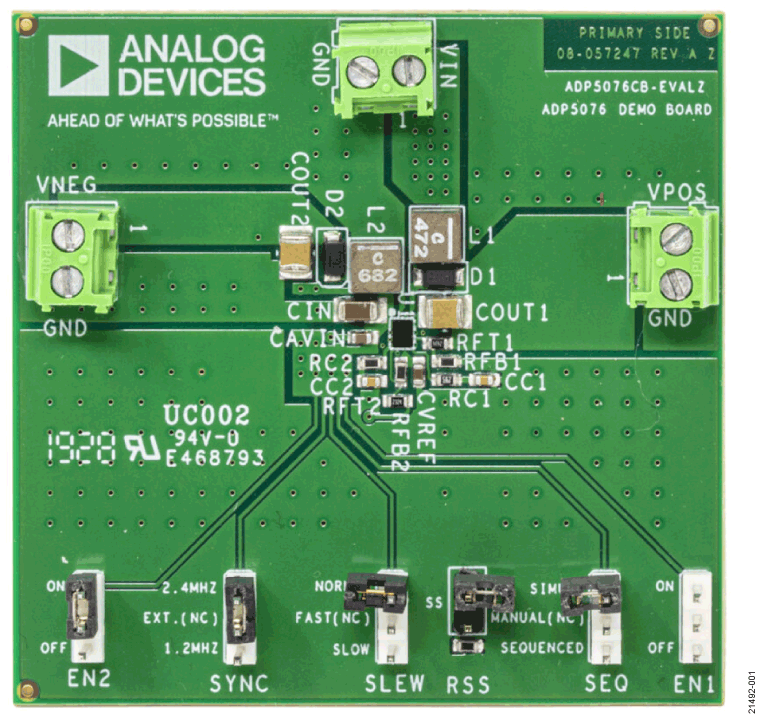

ADP5076CB-EVALZ

ADP5076評価用ボード

zoom

ADP5076CB-EVALZ

ADP5076評価用ボード

ADP5076評価用ボード

機能と利点

  • 入力電源の電圧範囲:3V~5.5V
  • 出力電圧:±15V
  • 出力電流:480mAまで(VPOS)、200mAまで(VNEG)(VINによる)

製品の詳細

ADP5076CB-EVALZ評価用ボードでは、ADP5076 DC/DCコンバータの機能を検証できます。ADP5076は、調整された正側レールと負側レールを個別に生成するデュアル高性能DC/DCレギュレータです。このボードを使用して、ライン・レギュレーション、負荷レギュレーション、効率性などの簡単なデバイス測定を評価できます。デバイス機能は、スイッチング周波数の選択(詳細については図2参照)、ソフト・スタート、シーケンス、スルー・レート制御などを基に検証することができます。

ADP5076のその他の詳細については、ADP5076のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照する必要があります。
