ADP5051

製造中

集積化された電源ソリューション、クワッドの降圧レギュレータ、監視機能、I2Cインターフェース

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：4.5V～15.0V
  • 全温度範囲にわたる出力精度：±1.5％
  • 調整可能なスイッチング周波数：250kHz～1.4MHz
  • 調整可能 / 固定出力オプション、工場でのヒューズまたはI2Cインターフェース
  • 障害状態での割り込みを持ったI2Cインターフェース
  • パワー・レギュレーション
    チャンネル1とチャンネル2：プログラマブルな1.2A / 2.5A / 4Aの同期式降圧レギュレータ（ローサイドのFETドランバ付）、
    チャンネル3とチャンネル4：1.2Aの同期式降圧リギュレータ
  • シングルの8A出力電源も可能（チャンネル1とチャンネル2のパラレル動作）
  • チャンネル1とチャンネル4によるダイナミック電圧スケーリング（DVS）
  • 0.8V精度のスレショールドを持った高精度
  • 出力放電用スイッチ内蔵
  • 90°ステップのプログラマブル位相シフト
  • 個別チャンネルでFPWM / PSM選択可能
  • 入力または出力の周波数同期機能
    詳細はデータシートをご参照ください。

ADP5051は、4つの高性能降圧レギュレータと電圧モニタを持つ監視回路、ウォッチドッグ、およびマニュアル・リセットを、48ピンLFCSPパッケージに収めており、性能およびボード・スペースの要求を満たします。このデバイスは、最大15.0Vまでの高入力電圧と、前段レギュレータ無しで、直接接続することが可能です。

チャンネル1とチャンネル2は、ハイサイド・パワーMOSFETとローサイドMOSFETドライバを内蔵しています。外付けのNFETは、ソリューションに最適な効率を達成するために、ローサイドのパワー・デバイスとして使うことができます、出力電流は、1.2A、2.5Aまたは4Aでプログラマブルとなっています。

チャンネル1とチャンネル2をパラレル構成で組み合わせると、最大電流8Aまでのシングル出力を提供することができます。チャンネル3とチャンネル4は、1.2Aの出力電流を供給する、ハイサイドとローサイドの両方のMOSFETを内蔵しています。

ADP5051の監視回路は、電圧レベルをモニタします。ウォッチドッグ・タイマは、プリセットされたタイムアウト期間内でWDIがトグルされないときにリセットを生成します。マニュアル・リセット機能は、プロセッサ・リセット・モードまたはシステム・パワーオン / オフのスイッチモードによって選択されます。

オプションのI2Cインターフェースは、ユーザーに、調整可能な固定出力電圧オプション、接合温度オーバーヒート・ウォーニング、低入力電圧検出およびダイナミック電圧スケーリング機能を含む、柔軟な構成を提供します。

アプリケーション

  • スモール・セル用基地局
  • FPGAおよびプロセッサ・アプリケーション
  • 警備 / 防犯装置
  • 医療用アプリケーション
ADP5051
集積化された電源ソリューション、クワッドの降圧レギュレータ、監視機能、I2Cインターフェース

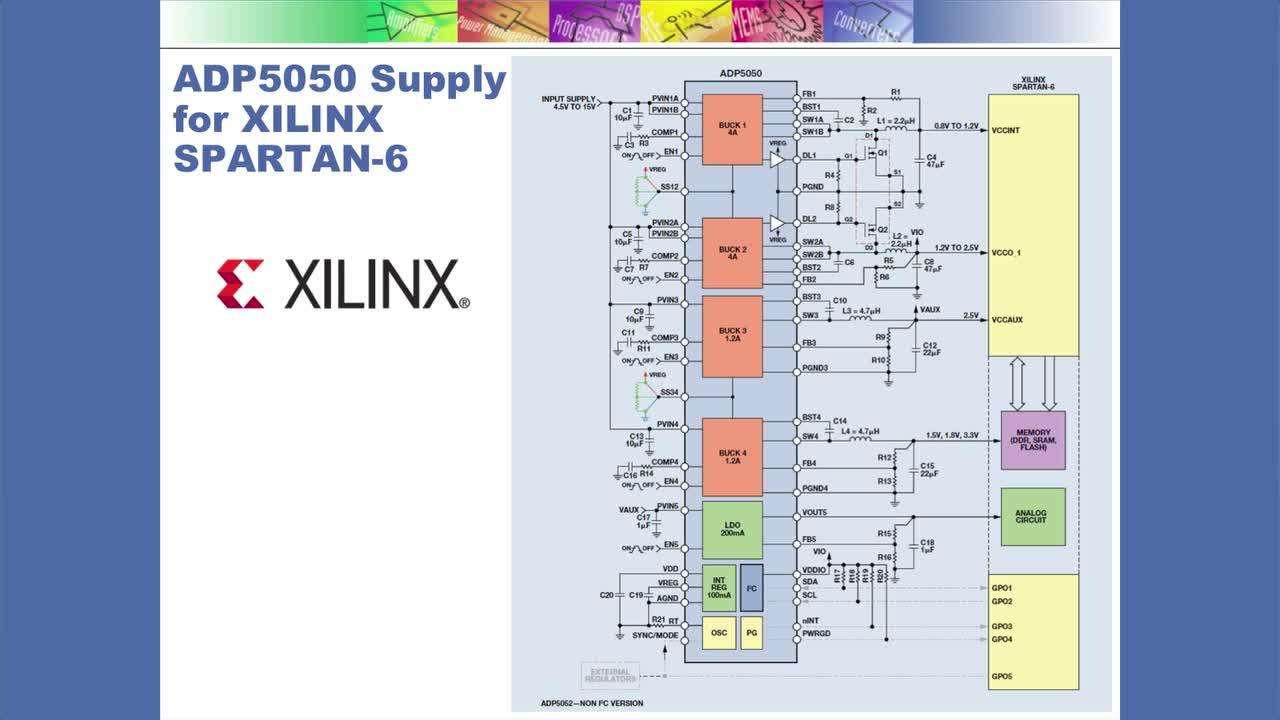

ADP5051 Typical Application Diagram ADP5051 Pin Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADP5051

ADP505x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

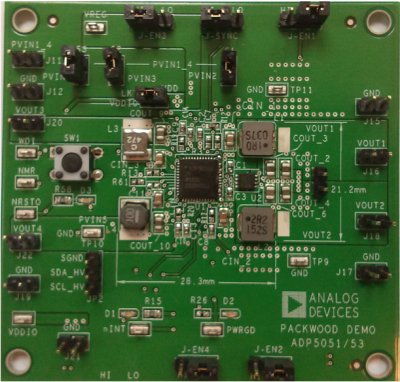

EVAL-ADP5051
