製品概要

機能と利点

  • 入力電圧範囲:2.3V~5.5V
  • 1つの0.8A降圧リギュレータ
  • 1つの300mA・LDO

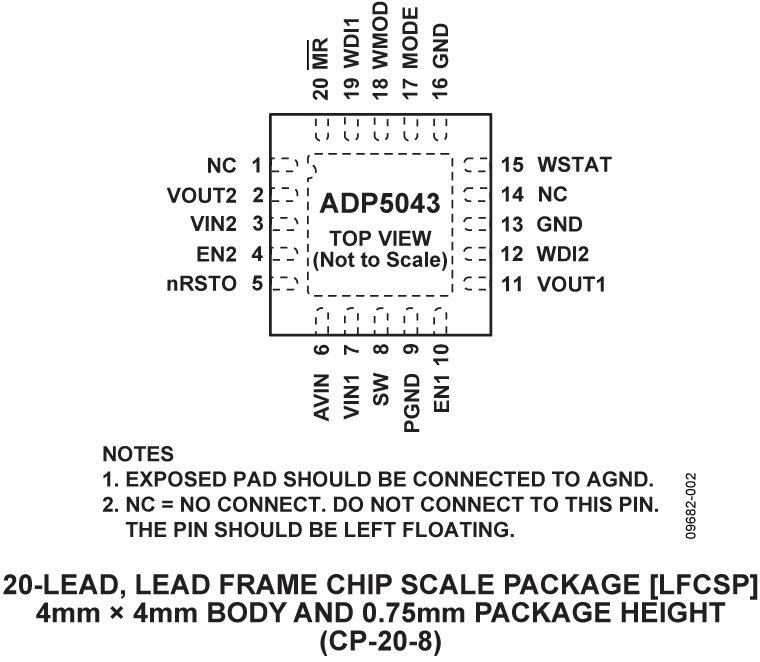

  • 20ピン4 mm × 4 mmのLFCSPパッケージを採用
  • 初期リギュレータ精度: ±1%
  • 過電流と過熱保護機能
  • ソフト・スタート機能
  • 低電圧ロックアウト機能
  • スレショールド監視によるオープン・ドレインのプロセッサー・リセット
  • 全温度範囲にわたるスレショールド精度:±1.5%
  • VCC=1Vのリセット出力有効を保証
  • システム安全化のためのデュアルのウオッチドッグ
    • ウオッチドッグ1:リセット制御
    • ウオッチドッグ2:リセットとリギュレータのパワー・サイクルの制御
  • 降圧電源の主な仕様
    • 優れたトランジエント応答のための電流モード・トポロジ
    • 3MHzの動作周波数
    • 小型多層インダクタとコンデンサを使用
    • モード・ピンによって強制PWMまたは自動PFM/PSMモードを選択
    • デューティ・サイクル100%の低ドロップアウト・モード
  • LDOの主な仕様
    • 低いVIN電圧:1.7V~5.5V
    • 1μFのセラミック出力コンデンサで安定
    • 高いPSRR、60dB で最大 1kHz/10kHz
    • 低出力のノイズ
    • 低いドロップアウト電圧:150 mV@300mA負荷時
    • 接合温度範囲:-40°C ~+125°C

製品概要

ADP5043は、1つの高性能降圧レギュレータとLDOを小型20ピンLFCSPパッケージに収めており、性能およびボード・スペースの要求を満たします。

降圧電源は高速のスイッチング周波数であるため、小型マルチレーヤの外付け部品の使用を可能とし、ボード・スペースを最小化します。

MODEピンは、降圧動作モードを選択します。MODEピンがロジック・ハイのとき、降圧電源は強制的にPWMモードで動作します。MODEピンがローレベルに設定されると、負荷が公称値に近い状態の時、降圧電源はPWMモードで動作します。負荷電流があらかじめ決めたスレショールド以下に下がると、電源はパワー・セーブ・モード(PSM)で動作し軽負荷効率を改善します。

低い静止時電流、低いドロップアウト電圧、そして広い入力電圧範囲を備えたADP5043 LDOは、携帯機器のバッテリの寿命を拡張します。このLDO0は、低いヘッドルーム電圧で動作していても10kHzほどの高い周波数に対して60dB以上を超える電源除去特性を維持します。

各レギュレータは、それぞれに対応するイネーブル・ピンに高レベルを印加することで、対応する電源がアクティブになります。ADP5043は、デフォルト出力電圧を工場でプログラムでき、広範囲のオプションに設定することができます。

ADP5043は監視回路を内蔵しており、マイクロプロセッサーベースのシステムにおいて、電源電圧レベルとコードの正確な実行をモニターします。ADP5043は、またパワーオン・リセット信号を提供します。オン・チップのデュアル・ウォッチドッグ・タイマーは、マイクロプロセッサが予め設定されているタイムアウト期間内にストローブに失敗した場合に、マイクロプロセッサまたはシステムのパワー・サイクル(ウォッチドッグ2)をリセットすることができます。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
