ADP5033

降圧安定化電源、デュアル、800mA、3MHz、2つの300mA LDO内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.03
特長
  • 入力電圧範囲:2.3V~5.5V
  • 2つの800mA降圧安定化電源と2つの300mA LDO内蔵

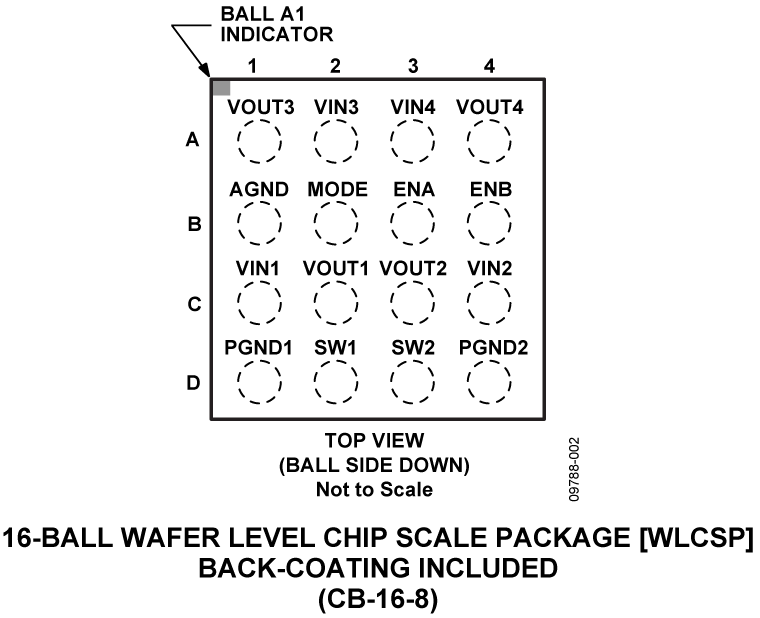

  • 小型16ボール(2mm×2mm)WLCSPパッケージ
  • レギュレータ精度:±1.8%
  • 工場でのプログラムが可能なVOUTx
  • 強制PWMでは3MHzの降圧動作、自動PWM / PSMモード
  • BUCK1 / BUCK2:出力電圧範囲:0.8V~3.3V
  • LDO1 / LDO2:出力電圧範囲:0.8V~3.3V
  • LDO1 / LDO2:低入力電源電圧:1.7V~5.5V
  • LDO1 / LDO2:高PSSR特性と低出力ノイズ
製品概要
show more Icon
ADP5033は、2つの高性能降圧レギュレータと2つのLDOを小型16ボール2mm×2mmのWLCSPパッケージに収めており、性能およびボードスペースを満たす要求にミートしています。

降圧電源の高速スイッチング周波数は、小型マルチレーヤの外付け部品の使用を可能とし、ボードスペースを最小化することが可能です。MODEピンがハイレベルに設定されると、降圧電源は強制的にPWMモードで動作します。MODEピンがローレベルに設定されると、降圧電源は強制的にパワー・セーブ・モード(PSM)で動作します。負荷が公称値あたりで負荷電流があらかじめ決めたスレショールド以下に下がると、レギュレータはパワー・セーブ・モード(PSM)で動作し、軽負荷効率を改善します。

2つの降圧は、入力コンデンサの必要性とノイズを軽減するために、不一致位相で動作します。

低い静止時電流、低いドロップアウト電圧、そして広い入力電圧範囲を備えたADP5033 LDOは、携帯機器のバッテリの寿命を拡張します。ADP5033のLDOは、低いヘッドルーム電圧で動作していても10kHzほどの高い周波数に対して60dB以上の電源電圧除去特性を維持します。

ADP5033内のレギュレータは、ENAとENBピンによってアクティブになります。ENAとENBによって制御された特定のチャンネルは、工場でのプログラミングによって設定されます。イネーブル・ピンに高電圧レベルが印加されると、対応するレギュレータがアクティブになります。ディフォルト出力電圧は工場でプログラムでき、広範囲のオプションに設定することができます。

アプリケーション

  • プロセッサ、ASIC、FPGAおよびRFチップ・セットなどの電源
  • ポータブル計測機器、医用機器
  • 省スペースを必要とする機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5033ACBZ-1-R7
  • HTML
  • HTML
ADP5033ACBZ-10-R7
  • HTML
  • HTML
ADP5033ACBZ-11-R7
  • HTML
  • HTML
ADP5033ACBZ-12-R7
  • HTML
  • HTML
ADP5033ACBZ-2-R7
  • HTML
  • HTML
ADP5033ACBZ-3-R7
  • HTML
  • HTML
ADP5033ACBZ-4-R7
  • HTML
  • HTML
ADP5033ACBZ-5-R7
  • HTML
  • HTML
ADP5033ACBZ-6-R7
  • HTML
  • HTML
ADP5033ACBZ-7-R7
  • HTML
  • HTML
ADP5033ACBZ-8-R7
  • HTML
  • HTML
ADP5033ACBZ-9-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

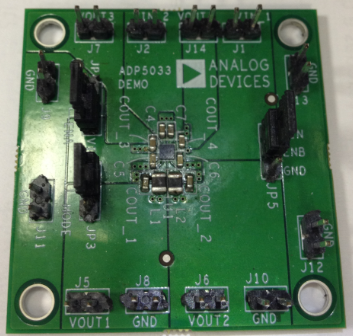

EVAL-ADP5033

ADP5033 Evaluation Board

zoom

EVAL-ADP5033

ADP5033 Evaluation Board

製品の詳細

The ADP5033 evaluation board is a two-step-down regulator with a two-LDO solution that enables evaluation of the ADP5033. The evaluation board is available in standard voltage options.

The ADP5033 uses a proprietary high speed, current mode, constant frequency PWM control scheme for excellent stability and transient response. To ensure the longest battery life in portable applications, the ADP5033 features a power save mode (PSM) that reduces the switching frequency under light load conditions, as well as the option to change the mode to fixed PWM operation. The 3 MHz switching frequency minimizes the size of the external components.


The low quiescent current, low dropout voltage, and wide input voltage range of the ADP5033 LDO extends the battery life of portable devices.
