MOSFET ドライバ、デュアル、ブートストラップ、12 V、出力ディスエーブル付き

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 一体型同期降圧ドライバ
  • ブートストラップされたハイサイド駆動
  • 1 つの PWM 信号により両方の駆動を生成
  • アンチクロス導通保護回路
  • OD ピンによりドライバ出力をディスエーブル

ADP3650 はデュアルの高電圧 MOSFET ドライバで、2 個の N チャンネル MOSFET(非絶縁型同期降圧パワー・コンバータ内の 2 個のスイッチ)を駆動するために最適化されています。各ドライバは、45 ns の伝搬遅延と 25 ns の遷移時間で 3000 pF の負荷を駆動する能力があります。ドライバの 1 つはブートストラップが可能で、フロート状態のハイサイド・ゲート・ドライバでの高電圧スルー・レートに対処するように設計されています。

ADP3650 は、外付け MOSFET のシュートスルー電流を防ぐオーバーラッピング駆動保護機能を備えています。

OD ピンにより、システム・シャットダウン時にハイサイドとローサイドの両方の MOSFET をシャット・オフし、出力コンデンサの急速な放電を防ぎます。

ADP3650 は、0 ℃ ~ 85 ℃ の商用温度範囲で仕様規定されており、8 ピン SOIC_N パッケージと 8 ピン LFCSP パッケージを採用しています。


アプリケーション

  • 通信/データ通信ネットワーク
  • 工業システムシステム/医療システム
  • ポイント・オブ・ロード変換:メモリ、DSP、FPGA、ASIC

adp3650
MOSFET ドライバ、デュアル、ブートストラップ、12 V、出力ディスエーブル付き

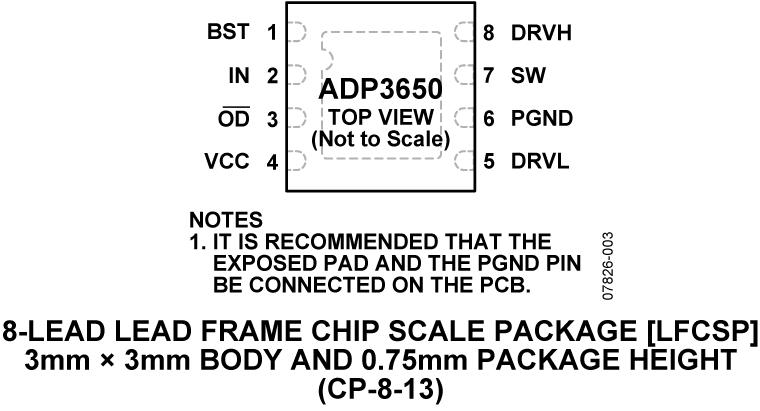

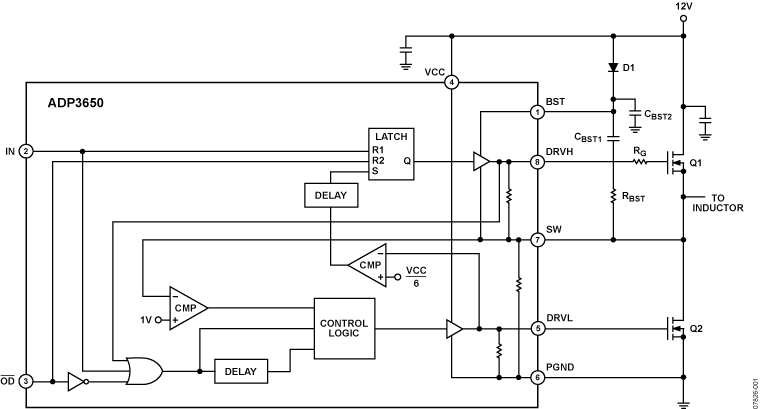

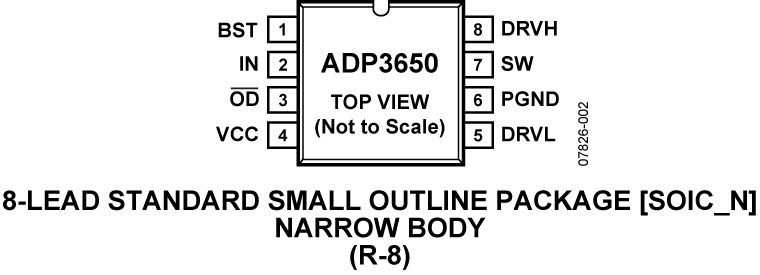

ADP3650 Functional Block Diagram ADP3650 Pin Configuration ADP3650 Pin Configuration
