ADP322/ADP323: 200 mA、低ノイズ、高PSRRのトリプル電圧レギュレータ (Rev. 0)9/28/2010PDF1115 kB
製品概要
機能と利点
- 固定出力（ADP322）と調整可能出力（ADP323）オプションを提供
- バイアス電圧範囲（VBIAS）：2.5 V ～ 5.5 V
- LDO 入力電圧範囲（VIN1/VIN2、VIN3）：1.8 V ～ 5.5 V
- 200mAの低ドロップ電圧レギュレータ（LDO）を3個内蔵

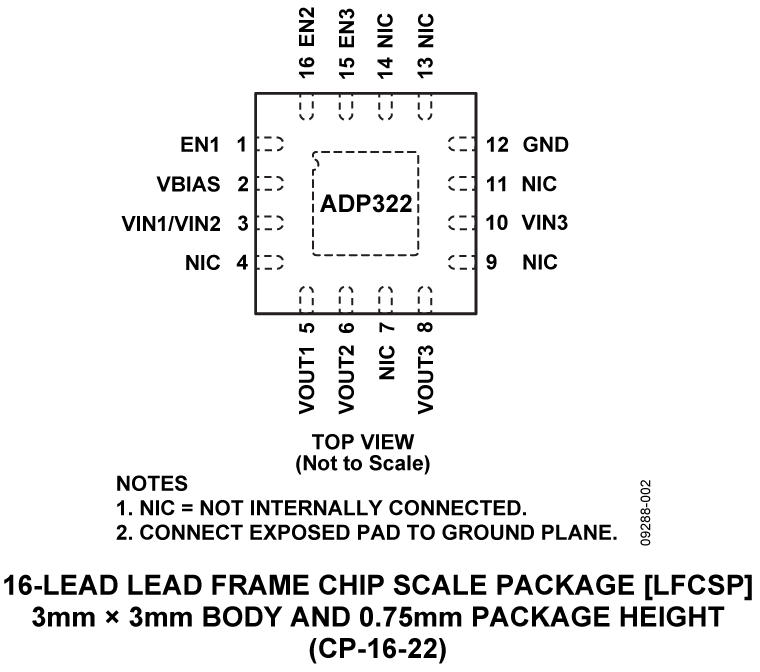

- 16ピン3 mm × 3 mmのLFCSPパッケージを採用
- 初期精度：±1%
- 1 μFのセラミック出力コンデンサで安定
- ノイズ・バイパス・コンデンサが不要
- 3 つの独立したロジック制御イネーブル
- 過電流およびサーマル保護機能
主な仕様
- 高いPSRR
- 1 kHzまでのPSRR：76 dB
- 10 kHzでのPSRR：70 dB
- 100 kHzでのPSRR：60 dB
- 1 MHzでのPSRR：40 dB
- 低出力ノイズ
- VOUT = 1.2 Vでの出力ノイズ：24 μV rms（typ）
- VOUT = 2.8 Vでの出力ノイズ：43 μV rms（typ）
- 優れた過渡応答
- 低ドロップアウト電圧: 200 mA 負荷で110 mV
- グラウンド電流: 無負荷、すべてのLDO をイネーブル時に85 μA (typ)
- 100 μs の高速ターンオン回路
- レギュレータあたり200 mA の出力電流を保証
- ジャンクション温度: −40°C～+125°C
製品概要
3つの200 mA LDO出力を提供するADP322/ADP323は、高PSRR、低ノイズ、低静止電流、ロー・ドロップアウト電圧との組み合わせにより携帯型デバイスのバッテリ寿命が伸び、厳しい性能とボード・スペース条件が要求されるワイヤレス・アプリケーションに最適です。
ADP322/ADP323のPSRRは最大100 kHzまでの周波数で60 dB以上あり、小さいヘッドルーム電圧で動作します。ADP322/ADP323は、ノイズ・バイパス・コンデンサなしでも、競合LDOより大幅に低いノイズ性能を提供します。
ADP322/ADP323は16ピンの3 mm × 3 mm小型LFCSPパッケージを採用し、小型の1 μF ±30%セラミック出力コンデンサで安定動作するため、多様な携帯型電源ニーズに対してボード面積を最小にすることができます。
ADP322は、出力電圧範囲0.8 V ～ 3.3 Vの組み合わせを提供し、逆条件での損傷を防止する過電流保護機能とサーマル保護機能を内蔵しています。調整可能な3個のLDOを内蔵するAPDP323は、各出力に対して2本の抵抗を使って0.5 V ～ 5 Vの任意の出力電圧に設定することができます。
アプリケーション- 携帯電話機
- デジタル・カメラおよびオーディオ機器
- ポータブル型およびバッテリ駆動の装置
- ポータブル医用機器
- ポストDC/DCレギュレーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
UG-187: RedyKit for the ADP322 Triple, 200 mA Low Dropout (LDO) Regulator9/22/2011PDF578 kB
-
UG-186: Evaluation Board User Guide for ADP322/ADP32310/18/2010PDF297 kB
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018PDF3 M
-
Integrated Power Solutions for Altera FPGAs2/14/2015PDF2460 kB
-
ADP322 / ADP323 低ノイズ、低入力電圧LDOのIPを採用11/28/2018
ツールおよびシミュレーション
設計ツール
ADI Linear Regulator Design Tool and Parametric Search
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP322ACPZ-115-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP322ACPZ-135-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP322ACPZ-145-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP322ACPZ-155-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP322ACPZ-165-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP322ACPZ-175-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADP322ACPZ-189-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
