ADP3041

製造中

電源モジュール、TFT液晶パネル用

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • PWM周波数：600kHz
  • 1.5Aパワースイッチを完全集積
  • 出力レギュレーション精度：3％
  • シンプルな補償
  • 小型のインダクタとMLCコンデンサ
  • 静止時供給電流：300μA
  • 90％の効率
  • 低電圧誤動作防止回路（UVLO）
  • 5つのバッファ
  • 20ピンのTSSOPパッケージ
  • 鉛フリー

ADP3041は、固定周波数、PWM制御の昇圧DC/DCスイッチング・レギュレータです。12Vの昇圧出力電圧が可能な5つのバッファを備え、パッケージは20ピンTSSOPです。高効率、ローノイズ動作、優れたダイナミック応答を実現し、使い勝手も優れています。スイッチング周波数が高いため、低価格で小型の外付けインダクタやコンデンサが使用できます。ADP3041はPMW電流モードで動作します。電流制限回路とパワースイッチが完全にオンチップ集積されています。

ADP3041
電源モジュール、TFT液晶パネル用

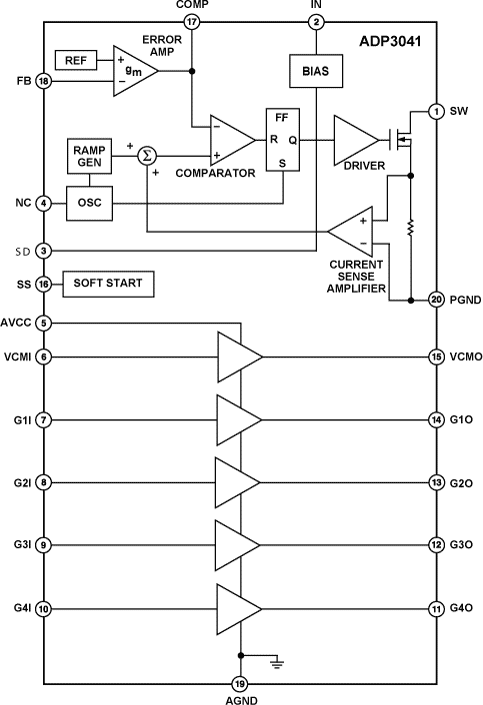

ADP3041 Functional Block Diagram
