ADP2311

ステップダウンDC-DCレギュレータ、1A、18V、デュアル、同期型、フェール・セーフ電圧モニタ内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.55
特長
  • 入力電圧:4.5V~18 V
  • 出力精度:±1.0%
  • 内蔵MOSFET:110mΩ/60mΩ(typ)
  • 連続出力電流:1 A/1 A
  • パワー・フェイル・コンパレータによるウォーニングの生成
  • プログラマブル遅延タイマー付のパワー・オン・リセット
  • パワー・ダウンのための調整可能な電圧モニタ(チャンネル2)
  • ウォッチドッグ・リフレッシュ入力
  • 180°位相ずれした動作をもつデュアル位相
  • 固定スイッチング周波数:300 kHz
  • 内部補償とソフト・スタート機能内蔵
  • 低ESR出力のセラミック・コンデンサで安定動作
  • 高精度イネーブル入力
  • UVLO、OCP、OVPとサーマル・シャットダウン保護
製品概要
show more Icon

ADP2311は、全機能内蔵型、デュアル出力の同期式ステップダウンDC-DC安定化電源です。このレギュレータは4.5V~18Vの入力電圧で動作し、出力は0.6Vまで下げて安定化することができます。各チャンネルは連続出力電流として最大1Aまで提供することができます。

ADP2311は、非常に高効率で小型ソリューションを提供するために、ハイサイドおよびローサイドのMOSFETを内蔵しています。レギュレータの両チャンネルは、180°の位相ずれで動作し。これによって入力のリップル電流と入力コンデンサー・サイズを低減し、より低い電磁放射(EMI)システムの手助けとなります。またADP2311は、設計を簡素化するために、内部補償とソフト・スタート回路も内蔵しています。

内蔵のウォッチドッグ・タイマーは、タイムアウト期間内のストローブに失敗した場合にマイクロプロセッサをリセットすることができます。高精度の電圧モニタリング回路とパワー・フェイル・コンパレータは、システムの信頼性を向上させるために、制御されたパワー・アップとパワー・ダウンを提供します。

またADP2311は、アンダー電圧ロックアウト(UVLO)機能、オーバ電圧保護(OVP)、オーバ電流保護機能(OCP)およびサーマル・シャットダウン(TSD)機能、もあります。

ADP2311は、-40℃~+125℃のジャンクション温度範囲にわたって動作し、24ピンLFCSPパッケージを採用しています。

アプリケーション

  • 工業用および計測機器
  • 健康機器、医療機器
  • DC/DCポイント・オブ・ロード(POL)アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP2311ACPZ-1-R7
  • HTML
  • HTML
ADP2311ACPZ-2-R7
  • HTML
  • HTML
ADP2311ACPZ-3-R7
  • HTML
  • HTML
ADP2311ACPZ-4-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 6, 2017

- 16_0234

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

ADP2311ACPZ-1-R7

製造中

ADP2311ACPZ-2-R7

製造中

ADP2311ACPZ-3-R7

製造中

ADP2311ACPZ-4-R7

製造中

5 29, 2014

- 14_0136

Assembly and Test Transfer of Select 4x4 and 5x5 mm LFCSP Products to STATS ChipPAC China

ADP2311ACPZ-1-R7

製造中

ADP2311ACPZ-2-R7

製造中

ADP2311ACPZ-3-R7

製造中

ADP2311ACPZ-4-R7

製造中

11 12, 2013

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ADP2311ACPZ-1-R7

製造中

ADP2311ACPZ-2-R7

製造中

ADP2311ACPZ-3-R7

製造中

ADP2311ACPZ-4-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 6, 2017

- 16_0234

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

ADP2311ACPZ-1-R7

製造中

ADP2311ACPZ-2-R7

製造中

ADP2311ACPZ-3-R7

製造中

ADP2311ACPZ-4-R7

製造中

5 29, 2014

- 14_0136

arrow down

Assembly and Test Transfer of Select 4x4 and 5x5 mm LFCSP Products to STATS ChipPAC China

ADP2311ACPZ-1-R7

製造中

ADP2311ACPZ-2-R7

製造中

ADP2311ACPZ-3-R7

製造中

ADP2311ACPZ-4-R7

製造中

11 12, 2013

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ADP2311ACPZ-1-R7

製造中

ADP2311ACPZ-2-R7

製造中

ADP2311ACPZ-3-R7

製造中

ADP2311ACPZ-4-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

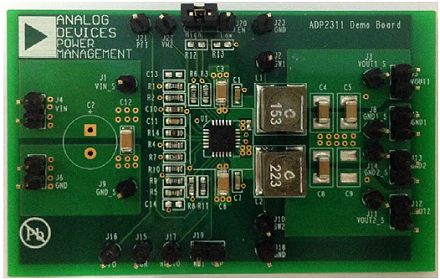

EVAL-ADP2311

ADP2311 Evaluation Board

zoom

EVAL-ADP2311

ADP2311 Evaluation Board

製品の詳細

The ADP2311 evaluation board is a complete, dual, 1 A step-down regulator solution that allows users to evaluate the performance of the ADP2311 with a near ideal printed circuit board (PCB) layout.

The outputs of the ADP2311 evaluation board are preset to 1.2 V and 3.3 V for Channel 1 and Channel 2, respectively. The VIN threshold of the power fail input is set at 8.99 V. Different output and power fail input voltages can be achieved by changing the appropriate passive components.

Features
  • Input voltage: 4.5 V to 18 V
  • ±1.0% output accuracy
  • Integrated MOSFET: 110 mΩ/60 mΩ typical
  • Continuous output current: 1 A/1 A
  • Power fail comparator generates warning
  • Power-on reset with programmable delay timer
  • Adjustable voltage monitor for power-down
  • Watchdog refresh input Dual phase with 180° out of phase operation
  • Fixed switching frequency: 300 kHz
  • Internal compensation and soft start Stable with low effective series resistance (ESR) output ceramic capacitors
  • Precision enable input Power feedback during power off
  • Undervoltage lockout (UVLO), overcurrent protection (OCP), overvoltage protection (OVP), and thermal shutdown (TSD)
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
