ADP2118

製造中

ステップダウンDC-DCコンバータ、3A、1.2MHz/600kHz、高効率同期型

データシート (Rev. E) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

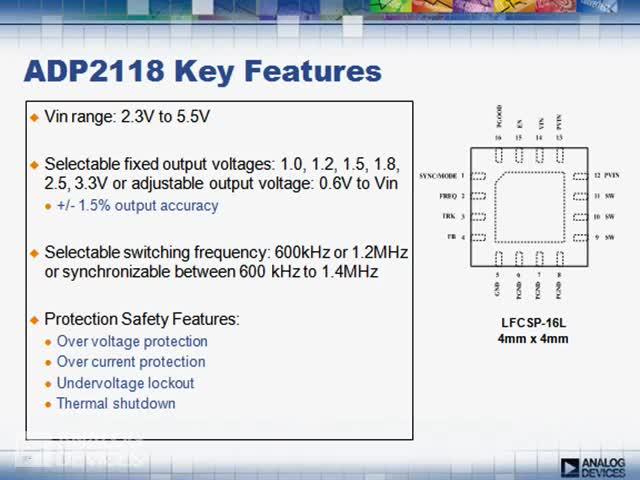

  • 連続出力電流：3A
  • 75mΩと40mΩのFETを内蔵
  • 出力精度：±1.5 %
  • 入力電圧範囲：2.3V～5.5V
  • 出力電圧範囲：0.6V～入力電圧
  • 固定スイッチング周波数：600kHzまたは1.2MHz
  • 600kHzと1.4MHz間で同期可能
  • 選択可能な同期位相シフト0°または180°
  • 選択可能動作モード：PWMまたはPFM
  • 電流モードアーキテクチャ
  • 正確なイネーブル入力

ADP2118は低静止電流、同期型、ステップダウンのDC-DC安定化電源で、小型4×4mmのLFCSP_WQパッケージで供給されます。この製品は、電流モード、定周波数のパルス幅変調（PWM）制御を使っており、優れた安定性とトランジエント応答を実現しています。軽い負荷状態では、ADP2118は、パルス周波数変調（PFM）モードに構成され、パワーをセーブするためスイッチング周波数を低減します。

ADP2118は入力電圧2.3V～5.5Vで動作します。ADP2118ACPZ-R7の出力電圧は0.6V～入力電圧まで調整可能で、ADP2118ACPZ-x-x-R7は現在1.2Vと3.3Vの出力電圧オプションがあります。

ADP2118は最小限の外部部品しか必要とせず、内蔵されたパワー・スイッチ、同期型整流器と内部補正回路で高効率ソリューションを提供します。このICでは、ディセーブル時は入力から3µA以下しか電流が流れ込みません。その他の特長として、アンダーボルテージ・ロックアウト（UVLO）機能、スタートアップ時の突入電流を制限するソフトスタート機能、過電圧保護機能（OVP）、過電流保護（OCP）およびサーマル・シャットダウン機能（TSD）などがあります。

アプリケーション
  • DSP/FPGA/ASICコア用電源
  • 通信装置／ネットワーキング装置
  • PDA、パームトップPC
  • オーディオ／ビデオ民生電子機器

    •
    ADP2118
    ステップダウンDC-DCコンバータ、3A、1.2MHz/600kHz、高効率同期型
