ADP1823

降圧 DC-DC コントローラ、デュアル、トラッキング機能を備えたインターリーブ型

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.93
機能
  • 300kHzまたは600kHzの固定周波数動作あるいは最大1MHzの同期動作
  • 入力電圧範囲:3.7~20V
  • パワー段の広い入力範囲:1~24V
  • インターリーブ動作による低価格で小型の入力コンデンサ使用可能
  • すべてNチャンネルのMOSFET使用で低価格設計が可能
  • 0℃~70℃で±0.85%の精度
  • ソフトスタート、熱保護、過電流保護
  • シャットダウン電源電流:10µA
  • リニア・レギュレータ内蔵
  • 無損失のRDSON電流制限検出
  • ソフトスタート時の逆電流防止機能でプリチャージ出力に対応
  • 独立のパワーOK(POK)出力
  • 電圧トラッキングによるシーケンシングまたはDDR終端

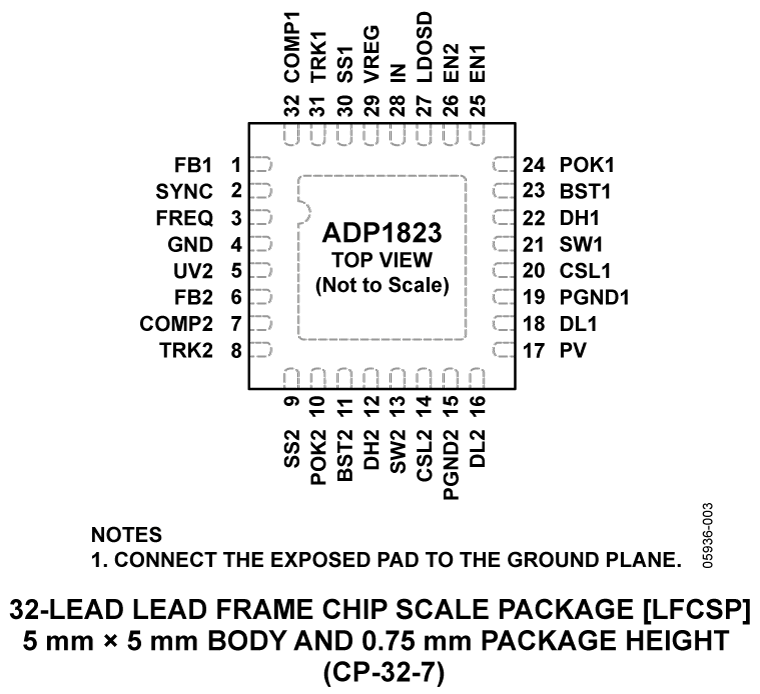

  • 5mm×5mmの32ピンLFCSPパッケージ
追加の詳細
show more Icon

ADP1823は、多機能のインターリーブ型デュアル同期PWM降圧コントローラであり、1~24Vの電源入力電圧で、3.7~20Vの入力から2つの独立した出力を生成します。各コントローラは0.6Vから入力電圧の85%までの出力電圧に設定でき、ポイント・オブ・ロード・レギュレータ用の大きいMOSFETに対応できます。2つのチャンネルが180°の位相のずれで動作するため、入力コンデンサの負担が軽くなり、低価格の小型部品を利用できます。ADP1823は、DSPやプロセッサ・コアのI/O電源だけでなく、電気通信、医療用画像処理、PC、ゲーム機器、工業用アプリケーションにおける汎用電源など、広範な高電力アプリケーションに最適です。

ADP1823は、ピンで300kHzか600kHzに選択できる固定スイッチング周波数で動作し、外付け部品のサイズとコストがごくわずかになります。ノイズに敏感なアプリケーションの場合は、外部クロックに同期させて300kHz~1MHzのスイッチング周波数にすることもできます。スタートアップ時に入力電源からの突入電流を防ぐソフトスタート保護、ソフトスタート時の逆電流防止機能によるプリチャージ出力、外付けMOSFET検出を利用する調節可能な独自の無損失電流制限方式が備わっています。電源シーケンスを必要とするアプリケーションの場合は、ADP1823のトラッキング入力によって、スタートアップ、シャットダウン、障害時に出力電圧をトラッキングできます。この特長を生かして、DDRメモリのバス終端を実装することもできます。

ADP1823は、-40~+125℃のジャンクション温度範囲で仕様規定され、32ピンLFCSPパッケージを採用しています。

アプリケーション

  • 電気通信とネットワーキング・システム
  • 医療用画像処理システム
  • 基地局電源
  • セットトップ・ボックス
  • プリンタ
  • DDR終端
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 1
    1Ku当たりの価格 最低価格:$2.93

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADP1823ACPZ-R7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    7 5, 2022

    - 21_0271

    Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

    11 10, 2014

    - 14_0047

    Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

    12 21, 2009

    - 06_0159

    Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    7 5, 2022

    - 21_0271

    arrow down

    Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

    11 10, 2014

    - 14_0047

    arrow down

    Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

    12 21, 2009

    - 06_0159

    arrow down

    Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    EVAL-ADP1823

    ADP1823 Evaluation Tools

    zoom

    EVAL-ADP1823

    ADP1823 Evaluation Tools

    ADP1823 Evaluation Tools

    製品の詳細

    This describes the design, operation, and test results of the ADP1823 evaluation board. The input range in this evaluation board is 5.5 V to 20 V. The output voltages are configured for VOUT1 = 1.8 V with a maximum current limit at 15 A and VOUT2 = 1.2 V with a maximum current limit at 15 A. All of the results tested from the evaluation board were running at a switching frequency fSW = 300 kHz with VIN = 12 V, VOUT1 = 1.2 V at up to 15 A and VOUT2 = 1.8 V at up to 15 A.
