ADP1822

製造中

ステップダウンDC/DCコントローラ、マージニングおよびトラッキング機能付、20A、PWM

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • プログラマブル・マージニング
  • 電圧トラッキング
  • プログラマブル・スイッチング周波数
  • ±1％の0.6Vリファレンス電圧
  • デュアルNチャンネルMOSFETドライバ
  • 高価な電流センス抵抗は不要
  • プログラマブル・ソフト・スタート
  • ソフト・スタート中の逆電流防止
  • Power-Good出力
  • 熱過負荷防止
  • 過電圧検出

ADP1822は、安価な多機能型の同期PWMステップダウン・コントローラです。Nチャンネルの電源段を駆動して、最大負荷電流20Aで最小0.6Vの出力電圧を調整します。

調整済みの出力を使って別の電源をトラッキングし、コントローラのマージニング制御入力に合わせてダイナミックに調整できるため、本製品は高い信頼性を要求されるアプリケーションに理想的です。遠距離通信、医療画像処理、高性能サーバ、工業用アプリケーションにおけるDSP電源やプロセッサ・コア電源など、さまざまな高電力アプリケーションに最適です。ADP1822は3.0～5.5V電源で動作し、電源入力電圧範囲は1.0～24Vです。

ADP1822は300KHｚ～1.2MHzの任意の周波数で動作し、外部ソースと同期させることも、内部で生成した300KHzまたは600KHzのロジック制御クロックを使用することもできます。調整可能なソフト・スタートにより、入力インラッシュ電流を防止しながら、迅速なパワーアップのシーケンスが可能になります。スタートアップ時の出力逆電流防止機能は、過剰な出力電圧振幅を防止します。ほとんどロスのない調整可能な電流制限方式によって、外付けのデバイスの数を低減し、効率性を改善できます。

ADP1822は－40～＋85℃の温度範囲で動作し、24ピンのQSOPパッケージで提供しています。

アプリケーション

  • 遠距離通信 / ネットワーキング・システム
  • 高性能サーバ
ADP1822
ステップダウンDC/DCコントローラ、マージニングおよびトラッキング機能付、20A、PWM

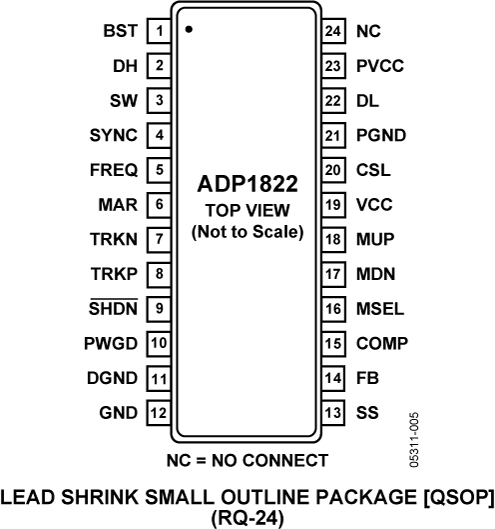

ADP1822 Functional Block Diagram ADP1822 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

製品ハイライト 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

ADP182x Buck Designer Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ツールを開く

評価用キット

EVAL-ADP1822

ADP1822 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

This describes the design, operation, and test of the ADP1822 standard evaluation board. In all tests, the board is operated from an input voltage range of 9 V to 15 V, and generates up to 10 A at VOUT = 1.8 V. The switching frequency is fixed at 300 kHz.
EVAL-ADP1822
ADP1822 Evaluation Board
