ADP1053

デジタル電源コントローラ、3チャンネル

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.67
機能
  • 最大3チャンネルに構成可能な8個のPWMエンジン
  • 単独にデジタル的に制御される2チャンネル出力
  • 625ps分解能の電圧モードPWM制御
  • 両チャンネルのリモート電圧センシング機能
  • プログラマブルな補正フィルタ
  • 電圧フィードフォワード・オプション
  • 柔軟なスタートアップ・シーケンシングとトラッキング
  • スイッチング周波数:50 kHz~625 kHz
  • 周波数の同期化
  • 独立したチャンネル保護機能:OVP(過電圧保護)とOCP(過電流保護)
  • 2つの独立したOTP(過温度保護)回路
    その他の特長については、データシートを参照してください。

製品概要
show more Icon
ADP1053は、電圧モードのPWMアーキテクチャに基づいており、絶縁型および非絶縁型のDC/DC電源用アプリケーション向けに設計された、柔軟でアプリケーション専用の、デジタル・コントローラです。ADP1053は、高効率の電源設計を可能にし、システム・レベルでの電力効率を改善するためのインテリジェント・パワー・マネージメントの導入をサポートします。

ADP1053は、最大3つの独立したチャンネル出力までに対して、コントロール、モニタリングおよび保護機能を提供します。8個の柔軟なPWM出力は、以下の3つの独立したチャンネルとして構成することができます:フィードバック制御を備えた2つの安定化チャンネル、プラス固定のデューティーサイクルを持つ非安定化チャンネルこれらの3つのチャンネルの周波数は、それぞれ単独に50kHz~625kHz間にプログラムでき、全てのチャンネルは内部で、にまたは外部信号に同期させることができます。

また、8個全てのPWM出力は、高電力、高効率アプリケーションで必要とされるような、シングル・チャンネルのソリューションが可能となるように割り当てることができます。

特長には、差動電圧センシング、高速電流センシング、柔軟なスタートアップ・シーケンシングとトラッキング、および低周波のシステム・ノイズを軽減させるためのデバイス間での同期などがあります。保護およびモニタリング機能としては、過電流保護(OCP)、低電圧保護(UVP)、過電圧保護(OVP)お呼び過温度保護(OTP)が含まれています。

アプリケーション

  • AC-DC電源
  • 絶縁型DC-DC電源
  • 中間電源としてのレール変換(他の電源と負荷の間に挿入して異なる電圧源を作る)
  • 非絶縁型DC-DC電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1053ACPZ-R7
  • HTML
  • HTML
ADP1053ACPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0232

Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0232

arrow down

Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADP1053

ADP1053 Evaluation Board

zoom

EVAL-ADP1053

ADP1053 Evaluation Board

ADP1053 Evaluation Board

機能と利点

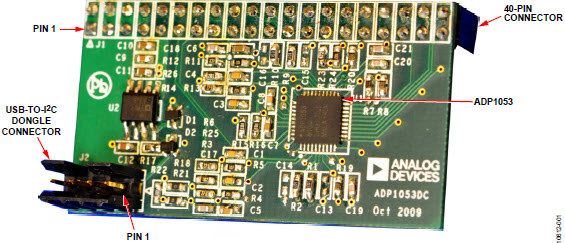

  • ADP1053 daughter card with 40-pin connector and I2C interface
