製品概要

機能と利点

  • シリアル・データ入力:10Mbps~2.7Gbps
  • ITU-Tのジッタ仕様を凌駕
  • Iリミット・アンプ内蔵
    • 5mV p-pの感度(ADN2817 のみ)
  • 調整可能なスライス・レベル:±100mV(ADN2817 のみ)
  • 商標登録済みのデュアルループ・クロック回復アーキテクチャ
  • プログラマブルLOS検出(ADN2817 のみ)
  • PRBS発生器および検出器を内蔵
  • 基準クロックが不要
  • ロック喪失インジケータ
  • 2倍のデータレートに対応
  • BERMONまたはサンプルの位相調整が選択可能
  • 基準クロックを使用しないレート感度
  • I2Cインターフェースからのオプション機能
  • 単電源動作:3.3V
  • 低消費電力
  • 5mm × 5mmの32ピンLFCSPパッケージ

製品概要

ADN2817/ADN2818は、量子化、信号レベル検出、10Mbps~2.7Gbpsの連続データレートによるクロック/データ回復のレシーバ機能を備えています。外部基準クロックやプログラミングの必要がなく、あらゆるデータレートに自動的にロックします。ジッタ伝達、ジッタ生成、ジッタ許容誤差を含め、SONETで要求されるすべてのジッタ仕様条件を上回ります。特に指定のない限り、仕様はすべて-40~+85℃の周囲温度範囲で規定されています。

このデバイスをPINダイオードやTIAアンプと使用すれば、高度に集積化された低コスト、低消費電力の光通信用レシーバになります。

ADN2817/ADN2818には、I2C®インターフェースから利用できる数多くのオプション機能があります。たとえば、ADN2817またはADN2818をロックするデータレートを読み出したり、データレートのプロビジョニングが必要な場合に、ADN2817またはADN2818を特定のデータレートにロックするように設定できます。BERMON回路は、データのインターラプションを除いた受信のビット誤差レート(BER)の概算を提供します。それによって、ユーザーは受信BERを最適化するデータ・サンプリング位相を調整することができます。

ADN2817/ADN2818は、コンパクトな5mm×5mmの32ピン、リード・フレーム・チップ・スケール・パッケージで提供しています。

アプリケーション

  • SONET OC-1、OC-3、OC-12、OC-48、および関連するすべてのFECレート
  • ファイバ・チャンネル、2倍速ファイバ・チャンネル、GbE、HDTVなど
  • WDMトランスポンダ
  • 再生器/中継器
  • テスト装置

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

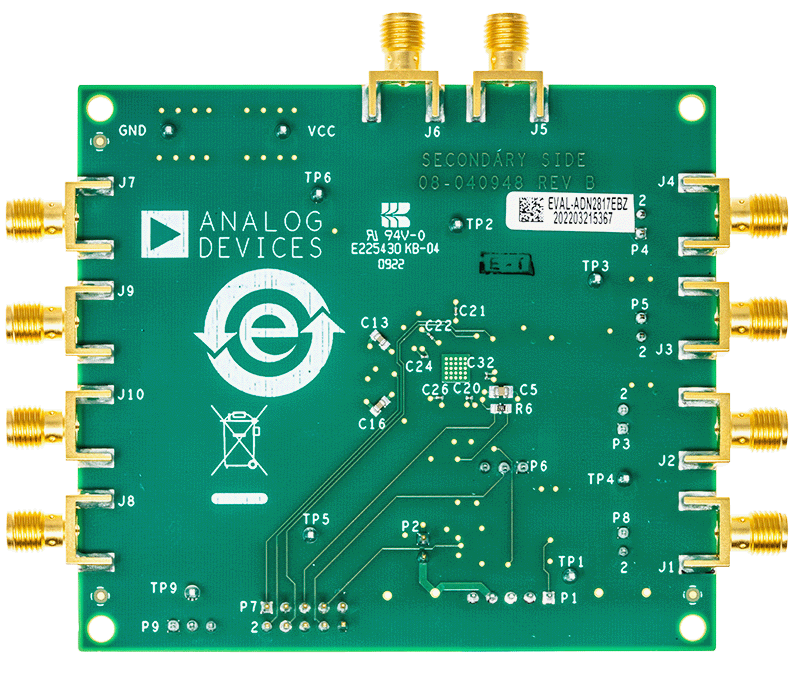

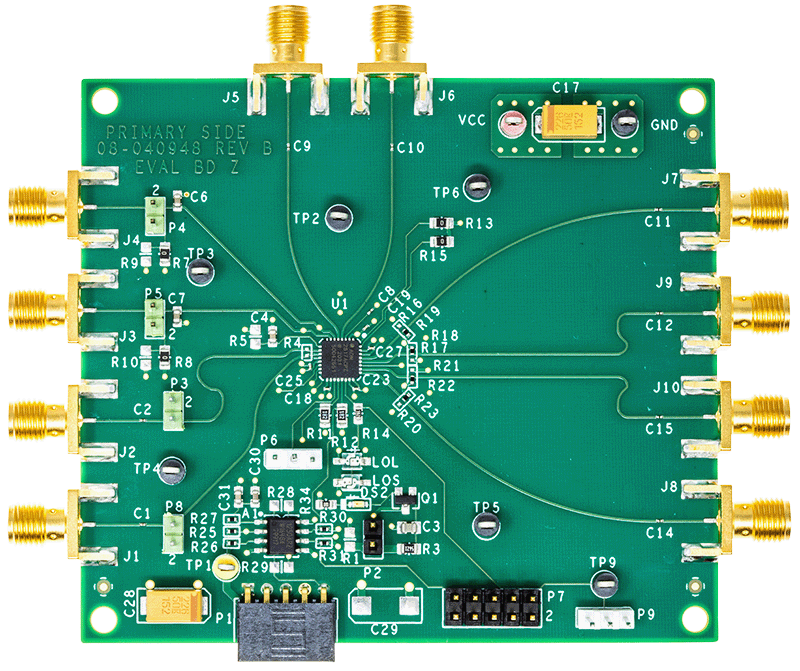

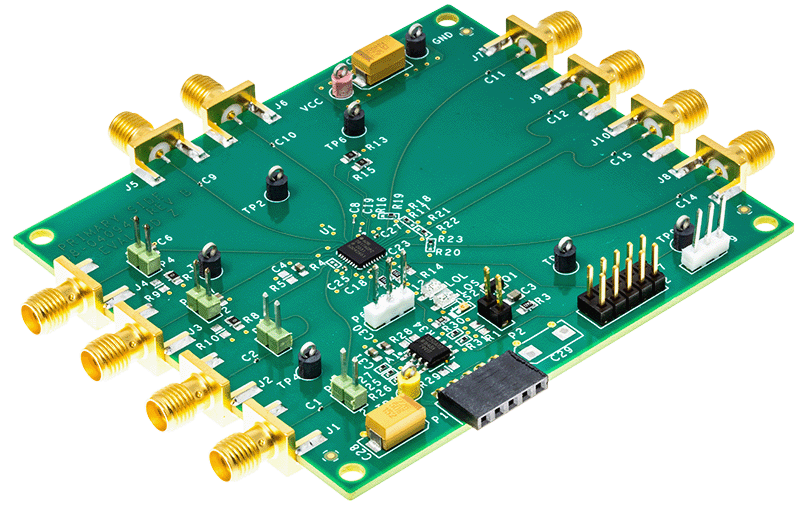

評価キット (1)
