ADMX3652

新規設計に推奨

6½桁、±20Vデジタル電圧計

製品モデル
1
1Ku当たりの価格
最低価格:$530.00
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 6½桁の分解能
  • ±0.2V、±2V、および±20Vの範囲
  • デュアル・チャンネル
  • 90日の精度:2Vレンジで読出しレンジの17ppm未満
  • 1NPLC、1000サンプルで2VレンジのRMSノイズが0.225ppm未満
  • 最大データ・レート:1kSPS
  • オート・ゼロ機能
  • SCPIプロトコルをサポート
  • UART通信インターフェース
  • 電源シーケンスのセルフ・チェック
  • 入力保護
  • 5V電源
  • 動作温度:0°C~45°C
ADMX3652
6½桁、±20Vデジタル電圧計
ADMX3652 Digital Voltage Meter (Top View) ADMX3652 Digital Voltage Meter (Bottom View) ADMX3652 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
µModule 降圧レギュレータ 1
MAXM17572 新規設計に推奨 4.5V~60V、1A Himalaya uSLIC降圧電源モジュール
パワー・スイッチ内蔵型降圧レギュレータ 1
MAX17645 新規設計に推奨 4.5V~36V、1A、高効率、同期整流式降圧DC/DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
EVAL-ADMX3652

ADMX3652 6½桁、±20Vデジタル電圧計の性能評価

機能と利点

  • 統合されたキャリブレーション操作
  • データ・ロガー
  • UARTからUSBへの通信
  • DMM用ユニバーサル・コネクタ

製品詳細

ADMX3652は、6½桁、±20 V、デュアル・チャンネル・デジタル電圧モジュールです。フォーム・ファクタが小型であるため、システムに簡単に組み込むことができます。このモジュールには3つの測定レンジがあり、入力電圧に応じて手動または自動で選択できます。すべての操作は、プログラマブル計測器用標準コマンド(SCPI)プロトコルを使用してユニバーサル非同期レシーバー/トランスミッタ(UART)通信を通じて実装されます。アナログ・デバイセズのEVAL-ADMX3652-INT評価用ボードに接続すれば、バナナ・ジャック・コネクタを使用する、電圧入力チャンネルを2つ備えたポータブル測定器として使用できます。測定データは、EVAL-ADMX3652-INTのUART to USB機能を介してコンピュータに出力されます。直感的なグラフィカル・ユーザ・インターフェース(GUI)ツールも提供されており、これを使用してモジュールを操作し、コンピュータにデータを取り込んで、ADMX3652の性能を評価することもできます。

EVAL-ADMX3652
ADMX3652 6½桁、±20Vデジタル電圧計の性能評価

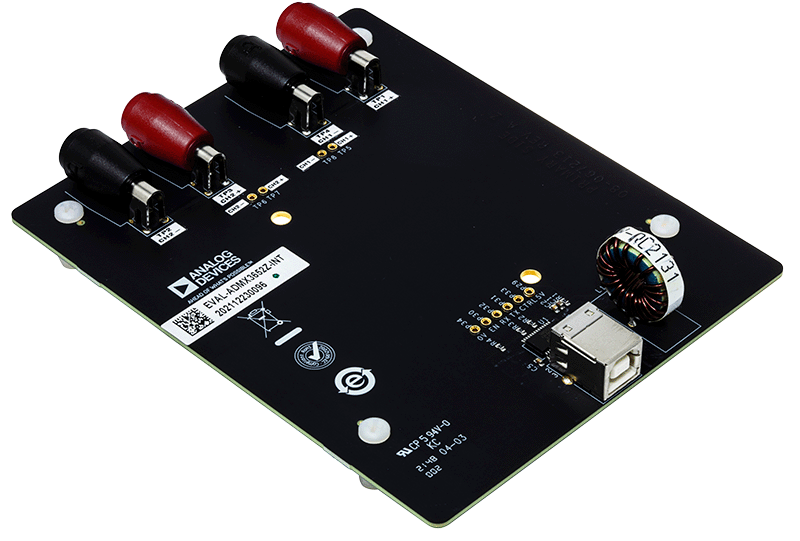

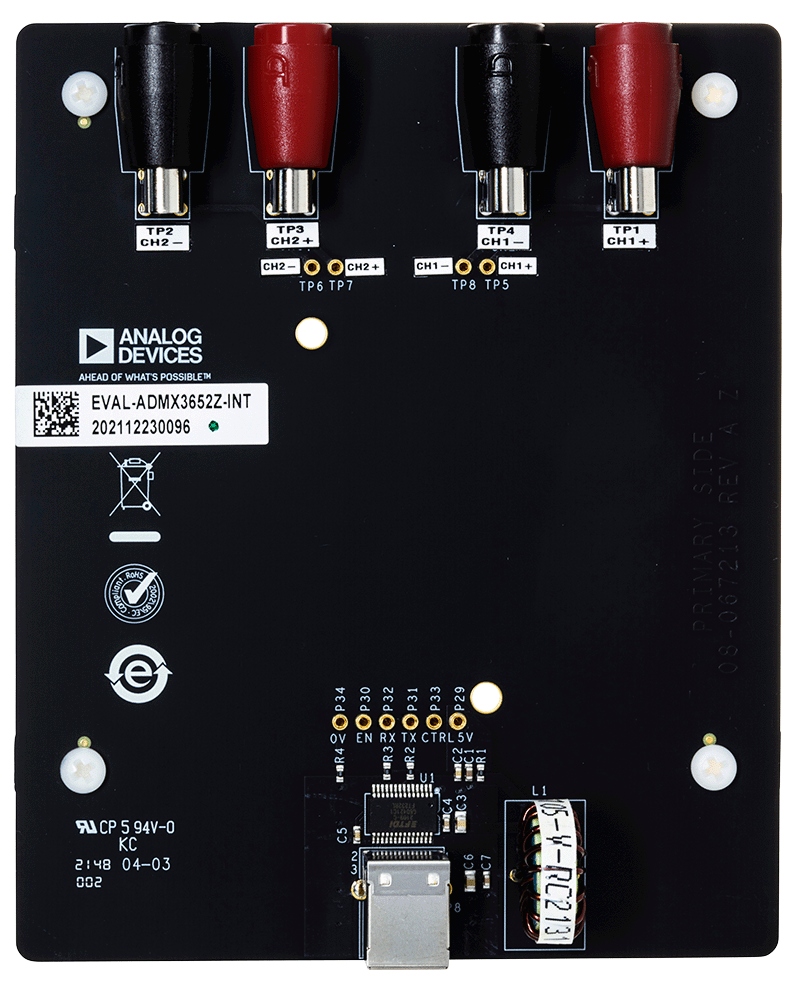

EVAL-ADMX3652Z-INT Interface Board EVAL-ADMX3652Z-INT Interface Board - Top View EVAL-ADMX3652Z-KIT Evaluation Board
