ADMX3651

新規設計に推奨

6½ Digit, ±10 V Digital Voltage Meter

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 6½ digit resolution
  • ±0.1 V, ±1 V, and ±10 V range
  • Dual channel
  • 30 days accuracy: <4 ppm of reading range at 1 V range
  • <0.24 ppm RMS noise of 1 V range at 1 NPLC, 1000 samples
  • Up to 1 kSPS data rate
  • Auto-zero function
  • Supports SCPI protocol
  • UART communication interface
  • Power sequence self checking
  • Input protection
  • 5 V power supply
  • 0°C to 45°C operation

The ADMX3651 6½ digit, digital voltage meter (DVM) offers fast throughput (1 kSPS), flexible measurements (manual or automatic selection range), and trustworthy results (6 ppm of measurement accuracy for 30 days under 1 V range). The ADMX3651 provides a compact solution with the most common DVM measurements. With long measurement times, the norm for high integration precision applications—a simple, reliable, pocketable device that can save system space—is a popular addition to the toolbox of engineers.

The current consumption of the ADMX3651 is only around 310 mA for a 5 V power supply in stable working mode. Compared to complex instruments with numerous settings, the ADMX3651 requires simple settings with a preset configuration for a typical application. Electrically, the ADMX3651 is compatible with 1.8 V, 2.5 V, and 3.3 V interfaces, using an internal independently logic supply.

The ADMX3651 is available in a 77.70 mm × 46.30 mm × 20.15 mm, 10-lead module package with operating temperature specified from 0°C to 45°C.

APPLICATIONS

  • Precision voltage measurement
  • Industry automation test
ADMX3651
6½ Digit, ±10 V Digital Voltage Meter
ADMX3651 Functional Block Diagram ADMX3651 Functional Block Diagram ADMX3651 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMX3652

ADMX3652 6½桁、±20Vデジタル電圧計の性能評価

今すぐ購入 詳細を表示

機能と利点

  • 統合されたキャリブレーション操作
  • データ・ロガー
  • UARTからUSBへの通信
  • DMM用ユニバーサル・コネクタ

製品詳細

ADMX3652は、6½桁、±20 V、デュアル・チャンネル・デジタル電圧モジュールです。フォーム・ファクタが小型であるため、システムに簡単に組み込むことができます。このモジュールには3つの測定レンジがあり、入力電圧に応じて手動または自動で選択できます。すべての操作は、プログラマブル計測器用標準コマンド（SCPI）プロトコルを使用してユニバーサル非同期レシーバー／トランスミッタ（UART）通信を通じて実装されます。アナログ・デバイセズのEVAL-ADMX3652-INT評価用ボードに接続すれば、バナナ・ジャック・コネクタを使用する、電圧入力チャンネルを2つ備えたポータブル測定器として使用できます。測定データは、EVAL-ADMX3652-INTのUART to USB機能を介してコンピュータに出力されます。直感的なグラフィカル・ユーザ・インターフェース（GUI）ツールも提供されており、これを使用してモジュールを操作し、コンピュータにデータを取り込んで、ADMX3652の性能を評価することもできます。
EVAL-ADMX3652
ADMX3652 6½桁、±20Vデジタル電圧計の性能評価

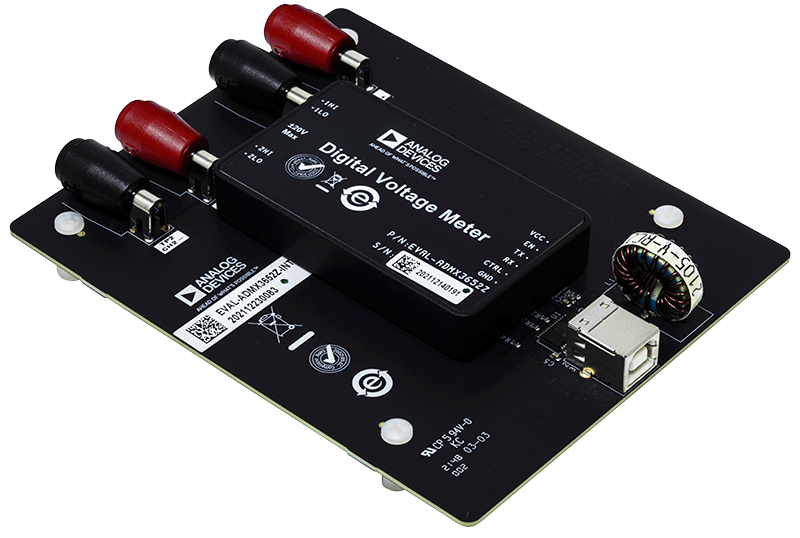

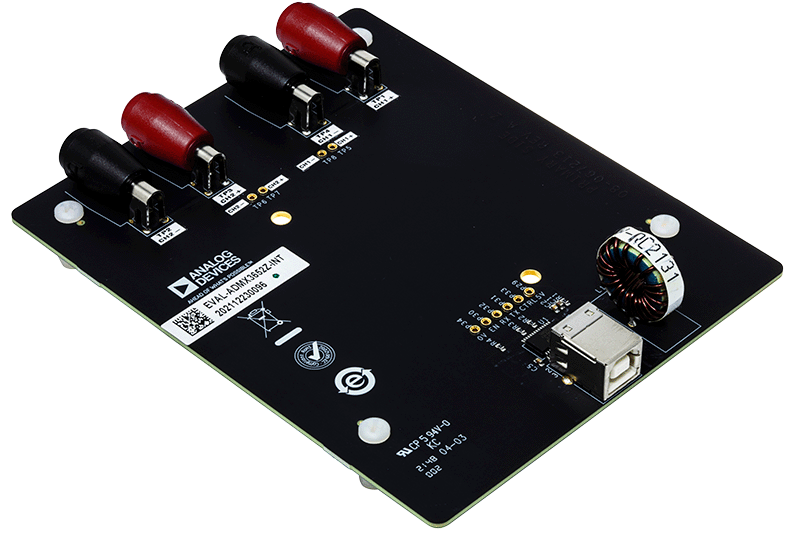

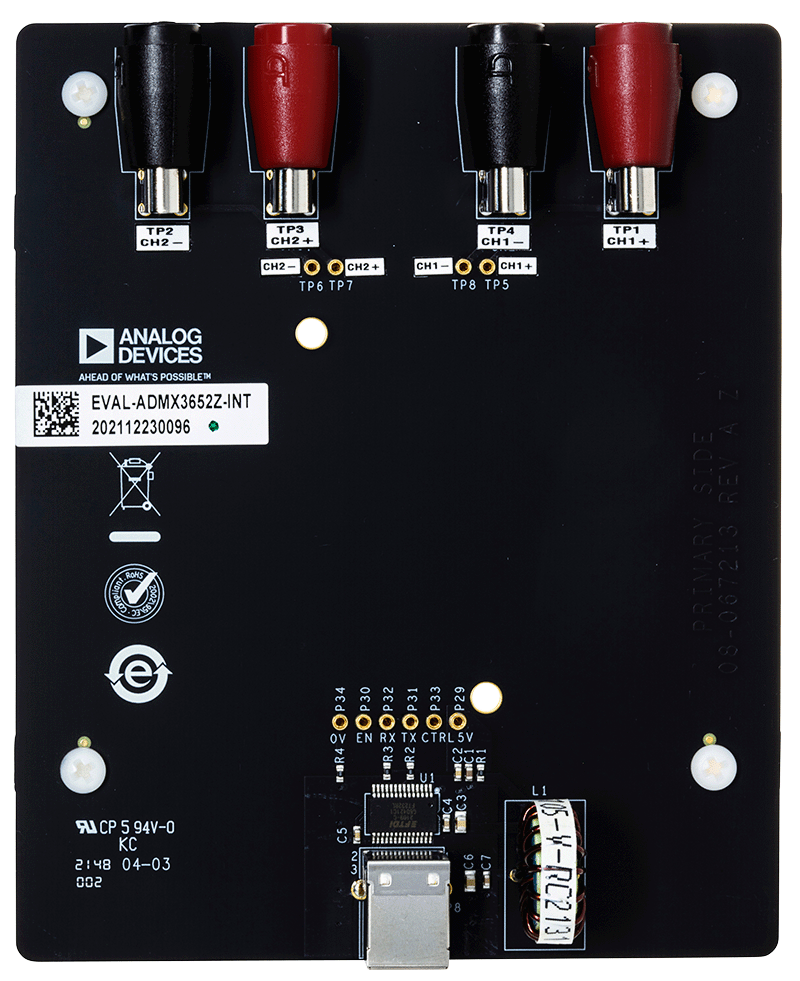

EVAL-ADMX3652Z-INT Interface Board EVAL-ADMX3652Z-INT Interface Board - Top View EVAL-ADMX3652Z-KIT Evaluation Board
