ADMV8913

新規設計に推奨

X Band, Digitally Tunable, High-Pass and Low-Pass Filter

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Digitally tunable, lower and upper 3dB cutoff frequencies
  • Optimal wideband rejection: 35 dB
  • Single chip replacement for discrete filter banks
  • Compact 6.00 × 3.00 x 0.89 mm LGA package

ADMV8913-EP supports defense and aerospace applications (AQEC standard)

  • Download ADMV8913-EP data sheet
  • Military temperature range (such as −55°C to +105°C)
  • See Data Sheet for more information

The ADMV8913 is a fully monolithic microwave integrated circuit that that features a digitally selectable frequency of operation. The device has an integrated high-pass filter and an integrated low-pass filter, that allow a pass-band response within the 7 to 12 GHz frequency range.

The flexible architecture of the ADMV8913 allows for 3 dB cutoff frequency (f3dB) of the high-pass and the low-pass filter to be controlled independently. The digital logic control on each filter is 4 bits wide (16 states) and controls the on-chip reactive elements to adjust the f3dB. The typical insertion loss is 5 dB, and the wideband rejection is 35 dB, which is ideally suitable for minimizing system harmonics.

This tunable filter can be used as a smaller alternative to large switched filter banks and cavity tuned filters, and this device provides a dynamically adjustable solution in advanced communications applications.

Applications

  • Test and measurement equipment
  • Military radar and electronic warfare/electronic countermeasures
  • Satellite communications
  • Industrial and medical equipment
ADMV8913

X Band, Digitally Tunable, High-Pass and Low-Pass Filter

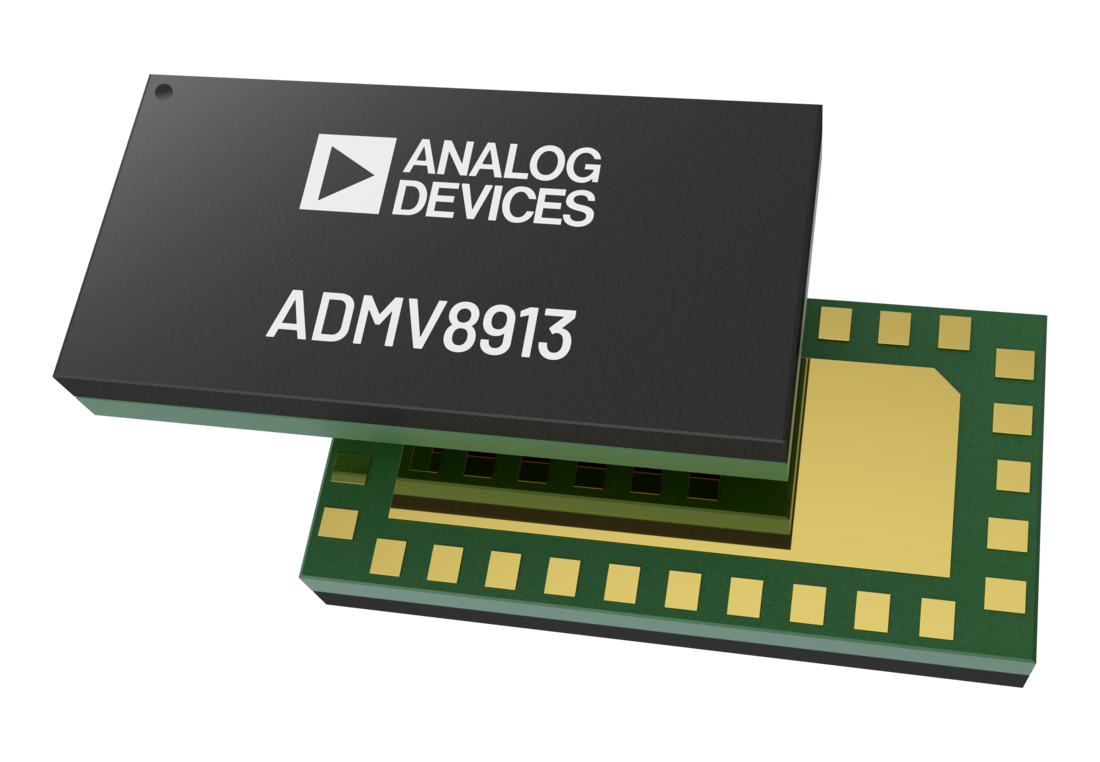

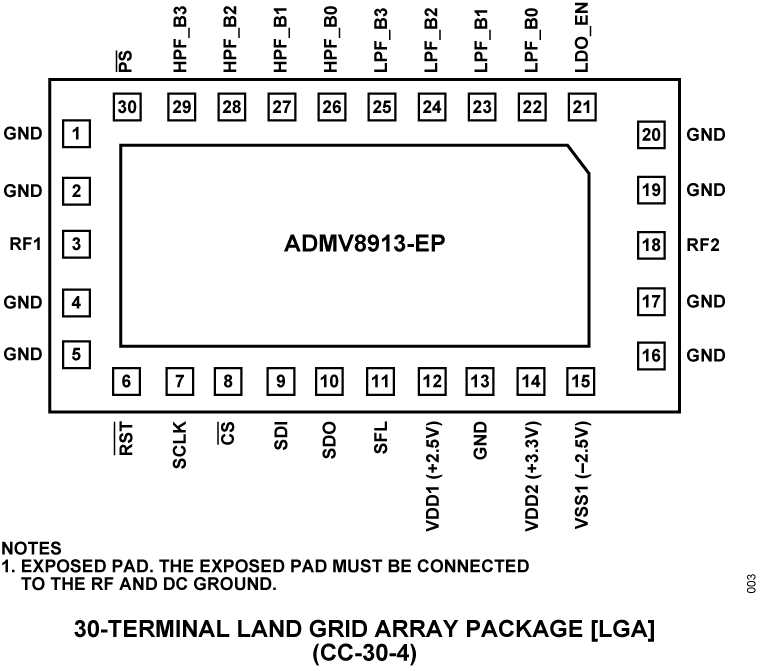

ADMV8913-EP Functional Block Diagram ADMV8913-EP Pin Configuration ADMV8913 Chip
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

S-Parameter Files (S2P)

S-Parameters for RF and Microwave Tunable Filters

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
EVAL-ADMV8913

ADMV8913（Xバンド、デジタル調整可能なハイパス・フィルタおよびローパス・フィルタ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ADMV8913用のフル機能評価用ボード
  • SPI用のSDP-Sコネクタを内蔵
  • SPI制御用USB ACEソフトウェア・インターフェースによって電源が供給される内蔵LDOレギュレータを使用した評価

製品詳細

ADMV8913-EVALZは、ADMV8913（デジタル調整可能なハイパス・フィルタ（HPF）およびローパス・フィルタ（LPF））の評価に利用できます。ADMV8913-EVALZは、ADMV8913チップ、および負電圧発生器、低ドロップアウト（LDO）レギュレータ、EVAL-SDP-CS1Z（SDP-S）システム・デモ用プラットフォーム（SDP）に対するインターフェースを備えており、簡単かつ効率的な評価が実現できます。負電圧発生器およびLDOレギュレータによって、SDP-Sを介したPCからの5V USB電源電圧、または2つの外部電源を使用して、ADMV8913への電源を供給できます。

ADMV8913は、動作周波数をデジタルで選択可能な完全にモノリシックのマイクロ波集積回路（MMIC）です。チップにはフィルタがHPF、LPFの順に内蔵されているため、Xバンド周波数範囲内で通過帯域応答が可能です。チップは、パラレル・ロジック・インターフェースまたは4線式シリアル・ポート・インターフェース（SPI）を使用してプログラムできます。SDP-Sコントローラでは、アナログ・デバイセズの分析 | 制御 | 評価（ACE）ソフトウェアによりADMV8913 SPIとインターフェース接続できます。

ADMV8913の詳細については、ADMV8913のデータシートを参照してください。ADMV8913-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。

ADXBAND16EBZ

16Tx/16Rx Direct X-Band Sampled Phased-Array/RADAR/SATCOM Development Platform

今すぐ購入 詳細を表示

機能と利点

ADXBAND16EBZ Digitizing Card
  • Multi-Channel, Wideband System Development Platform Using Apollo (AD9084)
  • Mates With Xilinx VCU118 Evaluation Board (Not Included)
  • 16x RF Receive (Rx) Channels
    • Total 16x 8GSPS to 20GSPS ADC
    • Digital Down Converters (DDCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
    • Programmable Finite Impulse Response Filters (pFIRs)
    • Complex Finite Impulse Response Filters (CFIRs)
  • 16x RF Transmit (Tx) Channels
    • Total 16x 8GSPS to 28GSPS DAC
    • Digital Up Converters (DUCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
    • Programmable Finite Impulse Response Filters (pFIRs)
    • Complex Finite Impulse Response Filters (CFIRs)
  • Flexible Rx & Tx RF Front-Ends
    • Rx: Filtering, Amplification, Digital Step Attenuation for Gain Control
    • Tx: Filtering, Amplification
  • Flexible Clock Distribution
    • On-Board Clock Distribution from Single External 400MHz Reference
    • Support for External Converter Clock per AD9084 via solder rework
  • On-Board Power Regulation from Single 12V Power Adapter (Included)
16Tx / 16Rx Calibration Board
  • Mates to ADXBAND16EBZ Digitizing Card & VCU118 PMOD Interface (Cable Included)
  • Provides Both Individual Adjacent Channel Loopback and Combined Channel Loopback Options
  • Combined Tx Channels Out Option
  • Combined Rx Channels In Option
Software Features and Benefits

Easy Control Tools and Platform Interfaces to Simplify Software Framework Developments:

  • IIO Oscilloscope GUI
  • MATLAB Add-Ons & Example Scripts
  • Example HDL Builds including JESD204C Bring-Up
  • Embedded Software Solutions for Linux and Device Drivers
Software Reference Design Examples for ADEF Applications to Reduce Prototyping Time:
  • Multi-Chip Synchronization for Power-Up Phase Determinism
  • System-Level Amplitude/Phase Alignment Using NCOs
  • Low-Latency ADC-to-DAC Loopback Bypassing JESD Interface
  • pFIR Control for Broadband Channel-to-Channel Amplitude/Phase Alignment
  • Fast-Frequency Hopping

製品詳細

The ADXBAND16EBZ contains four AD9084 mixed‑signal front‑end devices, including the RF front end, clocking, and power circuitry. The ADXBAND16EBZ serves as a complete system solution targeting common applications such as phased‑array radars, wideband systems, and ground‑based SATCOM. Its primary target application is a 16‑Tx/16‑Rx direct X‑band sampling phased array.

The platform is intended as a testbed for demonstrating multi‑chip synchronization, as well as implementing system‑level calibrations, beamforming algorithms, and other signal‑processing techniques. The system is designed to interface with the VCU118 Evaluation Board from Xilinx®, which features the Virtex® UltraScale+™ XCVU9P FPGA, along with provided reference software, HDL code, and MATLAB system‑level interfaces.

A 16‑Tx/16‑Rx Calibration Board can be used to develop system‑level calibration algorithms, including demonstrations of power‑up phase determinism. The Calibration Board provides improvements in combined‑channel dynamic range, spurious performance, and phase noise, and can be controlled via a MATLAB add‑on when connected to the PMOD interface of the VCU118.
EVAL-ADMV8913
ADMV8913（Xバンド、デジタル調整可能なハイパス・フィルタおよびローパス・フィルタ）の性能評価

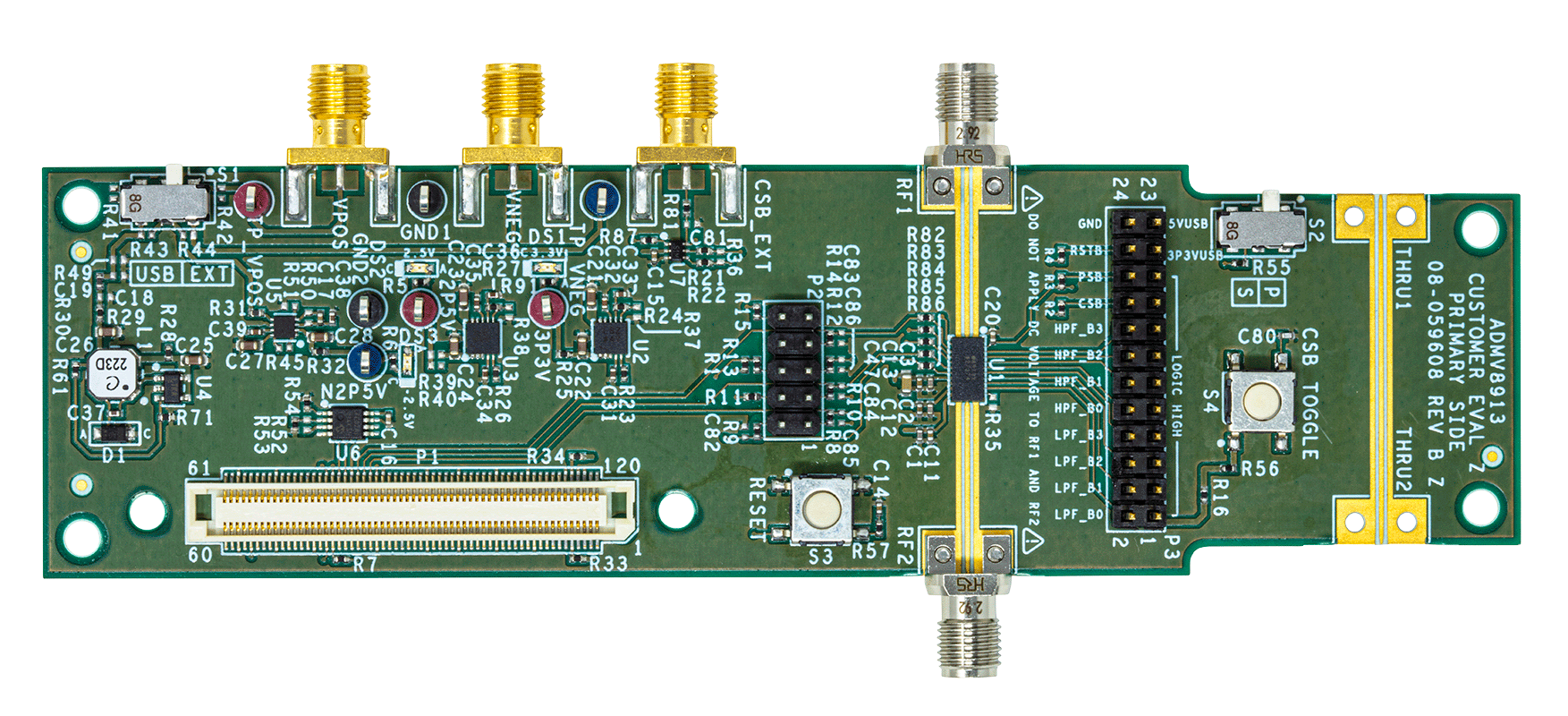

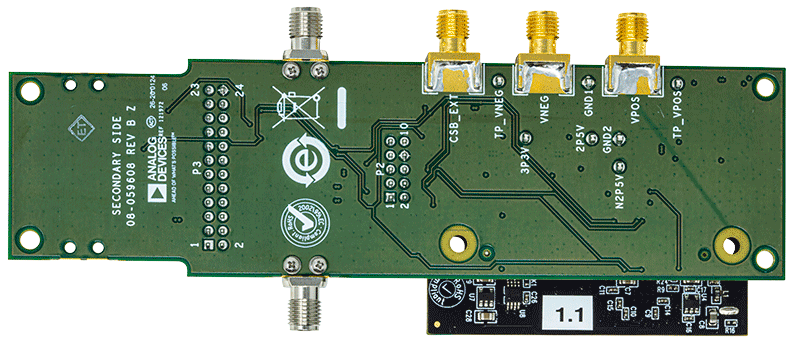

ADMV8913 Evaluation Board - Top View ADMV8913 Evaluation Board - Bottom View
ADXBAND16EBZ
16Tx/16Rx Direct X-Band Sampled Phased-Array/RADAR/SATCOM Development Platform
