特長
- RF 入力周波数範囲: 17.5 GHz ~ 24 GHz
- IF 出力周波数範囲: 2.5 GHz ~ 3.5 GHz
- LO 入力周波数範囲: 7 GHz ~ 13.5 GHz
- 変換ゲイン(ハイブリッド型): 15 dB(代表値)
- SSB ノイズ指数: 2.5 dB(代表値)
- 入力 IP3: 3 dBm(代表値)
- 入力 P1dB: −5 dBm(代表値)
- イメージ除去: 20 dB
- シングル・エンド、50 Ω RF および LO 入力ポート
- 露出パッド、4.9 mm × 4.9 mm、32 端子 LCC
ADMV1012 は、小型ガリウム・ヒ素(GaAs)設計、モノリシック・マイクロ波集積回路(MMIC)の両側波帯(DSB)ダウンコンバータです。RoHS 準拠のパッケージを採用しており、ポイント to ポイント・マイクロ波無線設計に最適化され、17.5 GHz ~ 24 GHz の入力周波数範囲で動作します。
ADMV1012 は、25 dB のイメージ除去で 15 dB の変換ゲイン、2.5 dB のノイズ指数を実現します。ADMV1012 は、ドライバ・アンプが 2 逓倍器で局部発振器(LO)を駆動する、同相/直交(I/Q)ダブル・バランスド・ミキサーを後段に接続した無線周波数(RF)低ノイズ・アンプ(LNA)を使用しています。IF1、IF2 ミキサー直交出力があり、必要な側波帯を選択するのに外部 90° ハイブリッドを必要とします。
この I/Q ミキサー・トポロジーにより、不要な側波帯のフィルタリングの必要性が減少します。ADMV1012 は、ハイブリッド型 DSB ダウンコンバータ・アセンブリよりはるかに小さい代替デバイスです。また、表面実装製造アセンブリを使用できるので、ワイヤ・ボンディングが不要です。
ADMV1012 ダウンコンバータは、コンパクトな熱強化型 4.9 mm × 4.9 mm、32 端子 LCC に収められています。ADMV1012 は −40 °C ~ +85 °C の温度範囲で動作します。
アプリケーション
- ポイント to ポイント・マイクロ波無線
- レーダーおよび電子戦システム
- 計測器、ATE(自動試験装置)
- 衛星通信
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADMV1012AEZ | 32-Lead LCC (4.9mm x 4.9mm) |
|
|
ADMV1012AEZ-R7 | 32-Lead LCC (4.9mm x 4.9mm) |
|
- ADMV1012AEZ
- ピン/パッケージ図
- 32-Lead LCC (4.9mm x 4.9mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADMV1012AEZ-R7
- ピン/パッケージ図
- 32-Lead LCC (4.9mm x 4.9mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

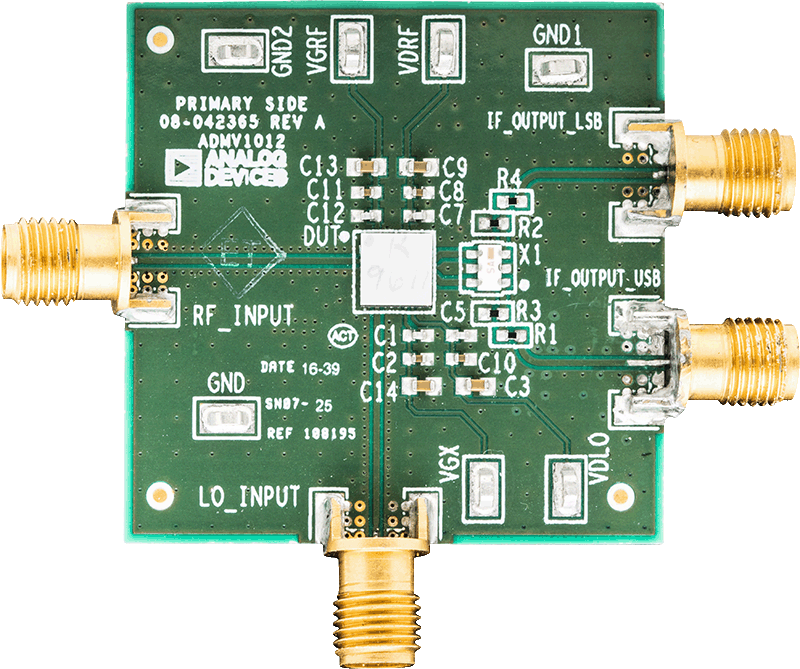

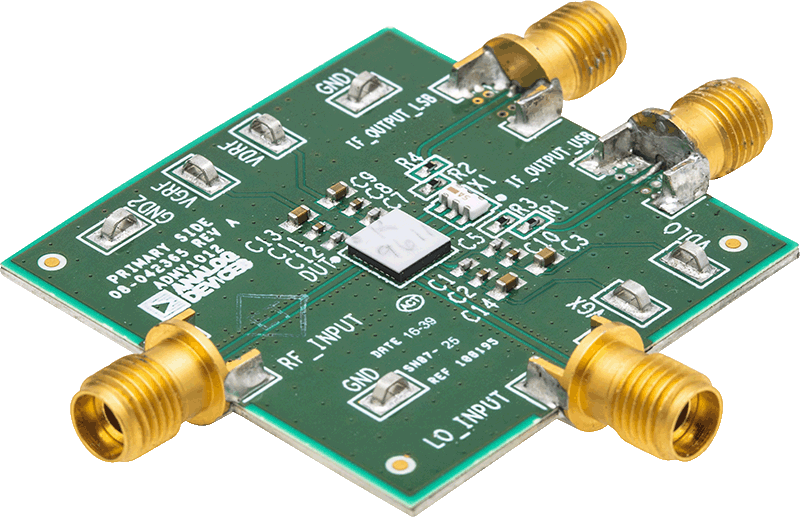

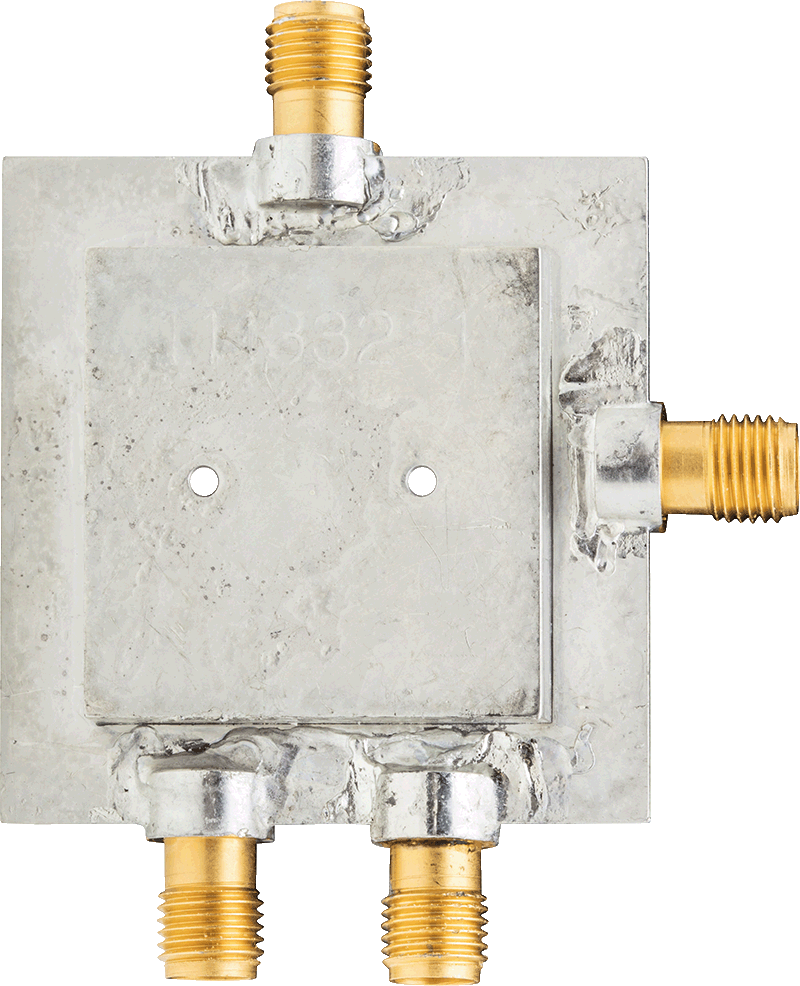

EVAL-ADMV1012
ADMV1012 評価用ボード
製品の詳細
アプリケーションで回路ボードを使用する場合、RF 回路設計技術を使用する必要があります。信号ラインには 50 Ω インピーダンスが必要で、パッケージのグラウンド・ピンと露出パッドはグラウンド・プレーンに直接接続する必要があります。十分な数のビア・ホールを使用して上面と下面のグラウンド・プレーンを接続してください。この回路評価ボードはリクエストに応じてアナログ・デバイセズから提供されます。
