製品概要

機能と利点

  • 8チャンネルのシングルエンド・ライン・ドライバを1パッケージに収納
  • EIA標準RS-232E、RS-423AとCCITV.10/X.26に適合
  • 抵抗による出力スルーレートの調整
  • 広い電源電圧範囲
  • 低消費電力のCMOSデバイス
  • 3ステート出力
  • TTL/CMOS互換入力
  • 出力短絡回路保護機能

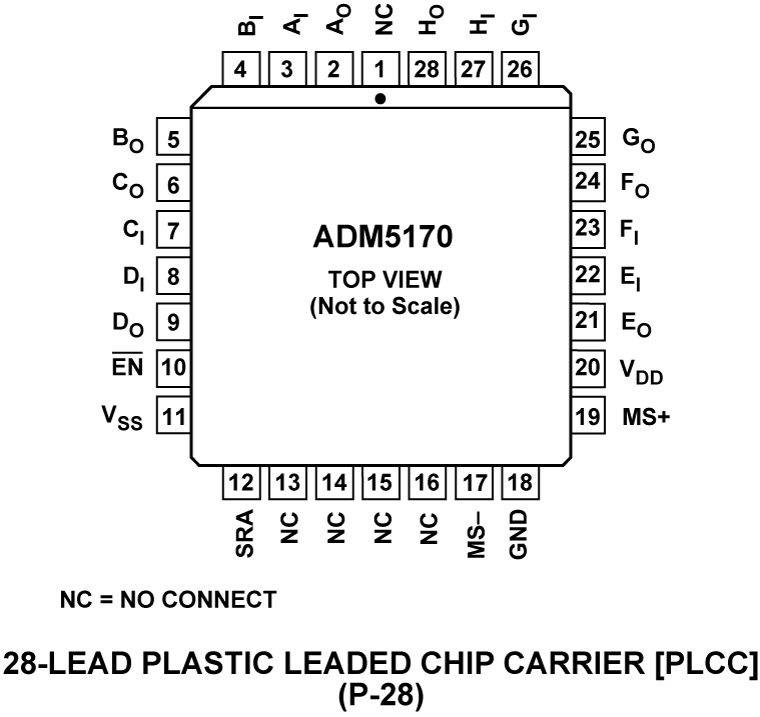

  • 28ピンPLCCパッケージ
  • UC5170Cの低消費代替品

製品概要

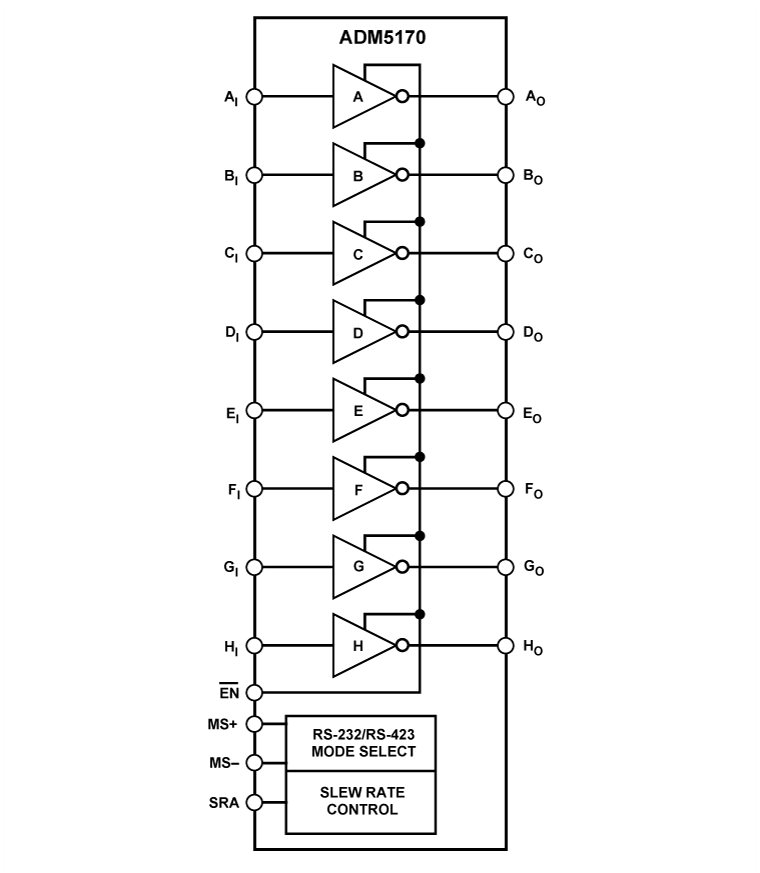

ADM5170は、オクタル(8チャンネル)のライン・ドライバで、最大116kB/Sまでのデータ・レートを持ったデジタル通信システム向けに適しています。 入力のTTLまたはCMOS信号は、モード・セレクト入力MS+とMS-の状態に応じてEIA RS-232EまたはRS-423Aのどちらかの信号レベルに反転され変換されます。両方のモード・セレクト入力がGNDの場合で、RS-423動作が選択され、一方MS+をVDDに、MS-をVSSに接続すると、RS-232動作が選択されます。

出力のスルーレートは、SRA(スルーレート調整)ピンとGND間に接続する外部抵抗器を使って、制御することも可能です。2KΩと10kΩの間の抵抗の値で、10V/μs~2.2V/μsのスルーレートを調整することができます。このスルーレート調整によって、使われるインターフェース・ケーブルに適した出力特性を調整することができます。

出力は、EN(イネーブル入力)ピンを使ってディセーブルにすることも可能です。この機能は、共通の出力ラインを共用することを可能とします。

ADM5170は、低消費電力を特長とする最新のCMOSプロセスで製造されています。ディセーブル状態では、消費電力を500mWから40mWに低減します。ADM5170は、28ピンのPLCCパッケージを採用しています。

アプリケーション

  • 高速通信
  • コンピュータI/Oポート・ペリフェラル
  • 高速モデム
  • プリンター
  • ロジック・レベル変換

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

IBISモデル

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
ADM5170AP-REEL 材料宣誓書(MD) 信頼性データ 28-Lead PLCC
ADM5170APZ 材料宣誓書(MD) 信頼性データ 28-Lead PLCC
ADM5170APZ-REEL 材料宣誓書(MD) 信頼性データ 28-Lead PLCC
ADM5170JNZ 材料宣誓書(MD) 信頼性データ 28-Lead PDIP
