製品概要
機能と利点
- 最大8電源の全機能内蔵の監視及びシーケンシング・ソリューション
- 不揮発性フォルト記録を備えた16イベント深さのブラック・ボックス
- 8電源のフォルト検出は以下の電源の監視が可能：
-- <25℃において全電圧の<0.5%精度の監視
-- 全ての電圧/温度において<1.0%精度の監視 - 4つの選択可能な入力減衰器によって以下の電源の監視が可能：
-- VHは14.4V
-- VP1～VP3（VPx）は6V - 4つのデュアル機能入力、VX1～VX4（VXx）：
-- 0.573V～1.375V間のスレショールドを備えた、電圧フォルト検出のための高インピーダンス入力
-- 汎用のロジック入力
- 8個のプログラマブル・ドライバ出力、PDO1～PDO8（PDOx）
-- 外部プルアップを伴うオープン・コレクタ
-- プッシュプル出力、VDDCAPまたはVPxをドライブ
-- その他の特長についてはデータシートを参照してください - シーケンシング・エンジン（SE）は、PDO出力のステート・マシーン制御を採用
-- 入力イベント上のステート変化状態
-- ボードの複雑な制御が可能
-- その他の特長についてはデータシートを参照してください - 冗長性の改善のために最も高いVPx、VHによる電源供給が可能
- ユーザEEPROM：256バイト
- 詳細については、データシートを参照してください。
製品概要
ADM1168スーパーシーケンサー®は、多電源システムでの電源のモニタリング/シーケンシング機能に対して、シングルチップ・ソリューションを提供する設定可能な監視/シーケンシング・デバイスです。また、このデバイスは、最大8種の電源に対するアンダー電圧障害、オーバー電圧障害あるいはウインドウ外れ障害をモニタリングするための8個のプログラマブル入力を提供します。更に、8個のプログラマブル出力はロジック・イネーブルとして使うことが出来ます。これらのプログラマブル出力のうち6個は、電源の経路に配置することのできるNFETのゲートをドライブするため最大12Vの出力を提供することも出来ます。
デバイスのロジカル・コアーは、シーケンシング・エンジンとなっています。このステート・マシーン・ベースの構造は、最大63種の異なるステートを提供します。このような設計は、入力の状態に基づいて、出力を非常に柔軟にシーケンシングすることを可能にします。
不揮発性EEPROMのブロックは、ユーザ定義の情報を格納するために使うことができ、ユーザによって定義ずけられた特別な障害やシーケンスが発生した時にシーケンシング・エンジンによって書き込まれた多くの障害記録を保存するためにも使うことが出来ます。
ADM1168は、EEPROM内にプログラムすることの出来る設定データを介して制御されます。全体の設定は、アナログ・デバイセズによって提供されている、直感的に理解できるGUIベースのソフトウエア・パッケージを使って、プログラムすることが出来ます。
ADM1168のレジスタ・マップに関する更なる情報細については、AN-721 アプリケーション・ノート(英語）を参照してください。
アプリケーション
- セントラル・オフィス・システム
- サーバー/ルーター
- 多電圧システムのライン・カード
- DSP/FPGAの電源シーケンシング
- マージニングされた電源のイン・サーキット・テスト
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
AN-1009: Block Erasing, Reading and Writing to the ADM106x EEPROM (Rev. A)5/26/2011
-
AN-1086: Using an ADM106x in a Hot Swap Application (Rev. 0)12/14/2010
-
AN-0997: Ping-Pong Configuration Guide for ADM1062 to ADM1069 Devices (Rev. A)6/15/2009
-
AN-1001: Checksum Calculations (Rev. A)4/6/2009
-
AN-897: ADC Readback Code (Rev. A)11/19/2008
-
AN-0973: Erasing and Programming the Sequencing Engine EEPROM (Rev. A)11/19/2008
-
AN-0975: Automatic Generation of State Diagrams for the ADM1062 to ADM1069 Using Graphviz (Rev. A)8/13/2008
-
AN-722: Watchdog Detection Using the ADM106x (Rev. 0)6/28/2006
-
AN-721: ADM1068/ADM1069/ADM1168/ADM1169 Configuration Registers (Rev. B)3/1/2006
-
AN-782: Monitoring High Voltages with the ADM1062-ADM1069 Super Sequencers™ (Rev. 0)6/29/2005
-
AN-781: Monitoring Additional Supplies with the ADM1062-ADM1069 Super Sequencers™ (Rev. 0)6/29/2005
-
AN-780: Monitoring Negative Voltages with the ADM1062 to ADM1069, ADM1166, ADM1168, ADM1169, and ADM1260 Super Sequencer Devices (Rev. B)6/21/2005
-
AN-723: Interrupt Generation Using the ADM106x (Rev. 0)5/6/2004
-
UG-404: USB-SDP-CABLEZ Serial Interface Board6/15/2012
-
SuperSequencer Documentation4/12/2012
-
• UG-063: ADM1062 to ADM1069 Evaluation Board User Guide
PDF -
• UG-049: ADM1062 to ADM1069 Software Tool User Guide
PDF -
• Automatic Generation of ADM106x State Diagrams using Graphviz
PDF -
• Super Sequencer Quick Start Demo Configuration Files
-
• Margin Calculation Tool
-
高いスケーラビリティを提供する10/15/2018
シーケンシング、モニタリング、測定用プラットフォーム
ソフトウェア & システム
評価ソフトウェア
SuperSequencer Software (Rev. 4.2.3 )
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

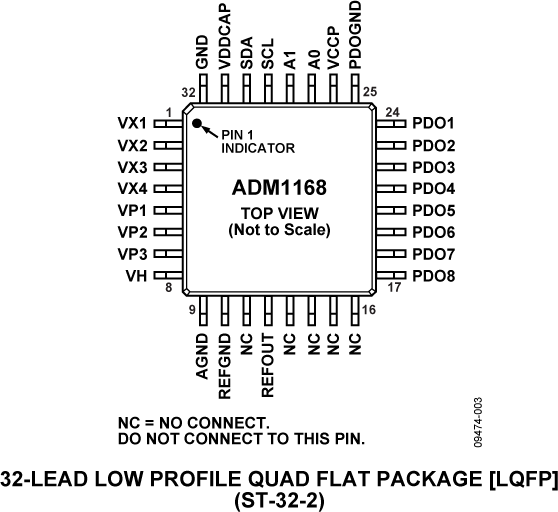

| ADM1168ASTZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LQFP (7mm x 7mm) | |
