ADM1041A

二次側・電源監視／コントローラ、電流共有およびハウスキーピング機能付き

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$3.54
特長
  • 内蔵EEPROMによるデジタル・キャリブレーション
  • SSI仕様規定をサポート
  • 総合的な故障検出機能
  • 2次側部での最小数外付け部品
  • スタンドアロンまたはマイクロコントローラ制御
  • プライマリー部のPWMに関してエラー信号を生成
  • 出力電圧調整とマージニング
  • 電流シェアリング
  • 電流制限調整
  • orFET制御
  • プログラマブルなソフト・スタート・スルーレート

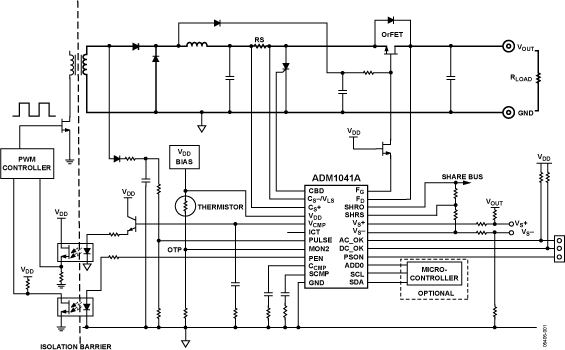

製品概要
show more Icon

ADM1041Aは、二次側コントローラの外付け部品数を最小にし、手動によるキャリブレーションや調整が不要になるように特に設計された二次側マネジメントICです。主なアプリケーションは、N＋1のサーバ電源のシングル出力に対し電圧制御、電流共有、ハウスキーピングの機能を実行することです。

ADM1041は、5V CMOSプロセスで製造され、デジタル回路とアナログ回路を搭載しています。EEPROM内蔵により、タイミングと電圧の調整に高い柔軟性があり、各種の機能を選択できます。マイクロプロセッサやマイクロコントローラとの通信も可能なSMBusシリアル・ポートを介して、設定をプログラムできます。

このICによる通常の設定は、各出力ごとに行われます。ICからの各出力をともにOR接続するか、またはパラレルにバス接続して、マイクロプロセッサから読み出すことができます。主な特長は、高い効率性や電源密度が必要な場合にOrFET回路を利用できることです。

アプリケーション

  • ネットワーク・サーバ
  • ウェブ・サーバ
  • 電源制御

Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$3.54
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM1041A

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 評価用設計ファイル
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

pdf

更新 07/01/2005
English

ADM1041A: Secondary-Side Controller with Current Share and Housekeeping Data Sheet (Rev.0)

PDFファイルを開く

redirect
1069 kB
download

PDFをダウンロード

評価用設計ファイル

2

PDF Vector

pdf

更新 03/01/2006
English
ADM1041 Evaluation Tools (EVAL-ADM1041EB) redirect icon

474 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 03/01/2006
中国語
ADM1041评估工具(EVAL-ADM1041EB) redirect icon

474 kB

download

PDFをダウンロード

よく聞かれる質問

1

PDF Vector

HTML

更新 03/20/2018
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM1041AARQZ 24-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM1041AARQZ-REEL 24-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM1041AARQZ-REEL7 24-Lead QSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 26, 2010

- 10_0001

Halogen Free Material Change for QSOP Products

ADM1041AARQZ

製造中止

ADM1041AARQZ-REEL

製造中

ADM1041AARQZ-REEL7

製造中止

pdf

PCN10_0001_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Parts List

external-icon

pdf

Reliability Report

external-icon

9 10, 2012

- 11_0112

ADI Corporate Obsolescence Notice-October 2011 (Standard Products)

ADM1041AARQZ

製造中止

ADM1041AARQZ-REEL7

製造中止

pdf

PDN11_0112_Form

external-icon

xls

Material_Report

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 26, 2010

- 10_0001

arrow down

Halogen Free Material Change for QSOP Products

ADM1041AARQZ

製造中止

ADM1041AARQZ-REEL

製造中

ADM1041AARQZ-REEL7

製造中止

pdf

PCN10_0001_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Parts List

external-icon

pdf

Reliability Report

external-icon
9 10, 2012

- 11_0112

arrow down

ADI Corporate Obsolescence Notice-October 2011 (Standard Products)

ADM1041AARQZ

製造中止

ADM1041AARQZ-REEL7

製造中止

pdf

PDN11_0112_Form

external-icon

xls

Material_Report

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADM1041A

ADM1041A Evaluation board

zoom

EVAL-ADM1041A

ADM1041A Evaluation board

download icon

ダウンロード

 print icon

印刷
EVAL-ADM1041A
ADM1041A Evaluation board

機能と利点

  • Switching power supply
  • Current sharing
  • Voltage feedback loop
  • Factory calibrated
  • On board tests for housekeeping functions
  • 12 V/2 A regulated output from 120 V input
  • SMBus serial interface to PC

今すぐ購入 詳細を表示

製品の詳細

This evaluation board allows the ADM1041 to be quickly evaluated in a switching power supply application. Using the evaluation board and its accompanying software, the ADM1041 can be interfaced to any PC running Windows® 2000, Windows NT, or Windows XP via the computer’s USB port.



The evaluation board allows all the input and output functions of the ADM1041 to be exercised without external components. The software allows control and monitoring of the ADM1041 internal registers. The board is set up for the ADM1041 to act as a switching power supply, outputting a 12 V/2 A dc supply from a 110 V ac or dc input. By connecting two evaluation boards together, you can exercise and evaluate the share bus and current sharing capability for n + 1 redundant power supply systems.

資料

pdf icon

pdf

ADM1041 Evaluation Tools (EVAL-ADM1041EB) Download

474 kB

すべて表示 Arrow image

評価用キット1

EVAL-ADM1041A

ADM1041A Evaluation board
