製品概要
機能と利点
- 電流帰還型、高出力電流のアンプから成る2つの差動DSLチャンネルでフィードバック抵抗、バイアス回路を内蔵
- ADSL / ADSL2＋デュアル・チャンネル局側（CO）ライン・ドライバとしての使用に最適
- Class H技術を使用し低消費電力
-
12.5V単電源動作
- ライン電力＝20.4dBm、1:1のトランス
- チャンネルあたり全消費電力が600mW以下で20.4dBmを駆動（110mWライン電力を含む）
- チャンネルあたり全消費電力が275mW以下で14.5dBmを駆動（ライン電力を含む）
-
12.5V単電源動作
- 高い出力電圧と電流を駆動
- 差動出力電圧振幅：43.4V
- 低歪特性：
- マルチトーン電力比（MTPR）：－65dBc（typ）＠20.4dBm（26kHz～2.2MHz）
- 低価格保護素子によりITU-T-K20とGR-1089に適合
製品概要
ADLD8403は2つの差動、高出力電流、低消費電力のオペアンプで構成されています。この製品は、特にADSLやADSL2＋のようなデジタル・サブスクライバー・ライン・システムにおけるCOドライバ・インターフェスに適した製品です。このドライバは、ラインに20.4dBmを供給することができ、ハイブリッド・インサーションとバック・ターミネーション抵抗による損失を補正します。ADLD8403はアナログ・デバイセズの第2世代Adaptive Linear Power™（Class H）アーキテクチャを採用しているので、単電源を使用して前例のない電力効率を達成する事ができます。もう1つの機能によりライン電力が14.5dBm以下の場合はポンプをシャットダウンして省電力を強化する事ができます。この機能によりプリント回路基板（PCB）のフットプリントが最小となり、所有者のトータルコストが最低になります。
低消費電力、高出力電流、高出力電圧振幅で温度に対する堅牢なパッケージを備えているので、ADLD8403はADSLや他のxDSLシステムにおけるCOライン・ドライバとして使うことができます。
アプリケーション
- ADSL / ADSL2＋のCO用ライン・ドライバ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

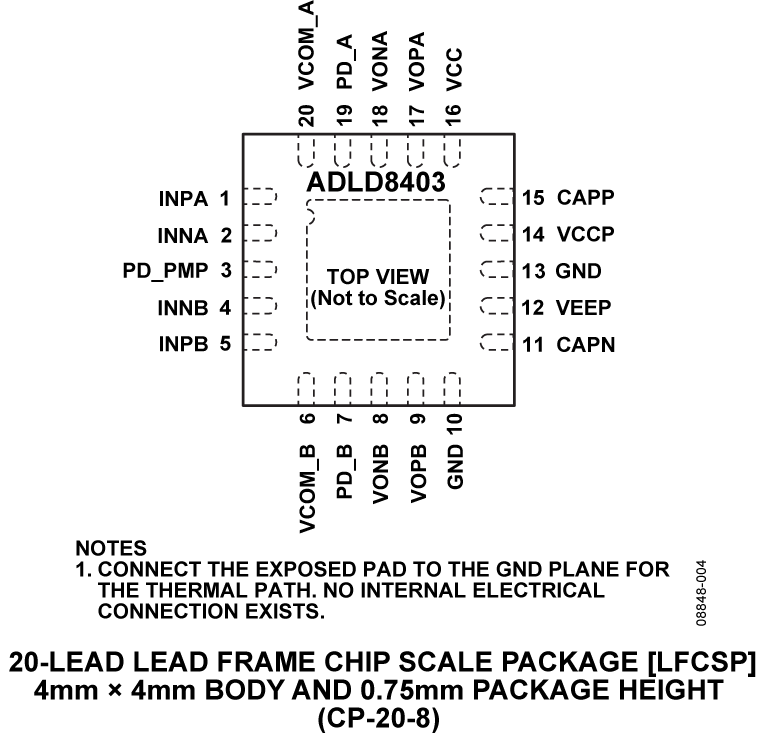

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADLD8403ACPZ-R2 | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADLD8403ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADLD8403ACPZ-RL | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
