ADL6337

35 dB Gain, 500 MHz to 5200 MHz Transmit VGA

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$7.83
機能
  • Single-channel, high-linearity transmit VGA for RF DACs, transceivers, and SoCs to power amplifier interface
  • Single 5 V supply
  • Multiple versions covering frequencies of 500 MHz to 5200 MHz
  • Power gain: 37.4 dB (ADL6337-A), 35.5 dB (ADL6337-B), 34 dB (ADL6337-C), 35.5 dB (ADL6337-D)
  • OIP3: 42.0 dBm (ADL6337-A), 42.5 dBm (ADL6337-B), 38 dBm (ADL6337-C), 40 dBm (ADL6337-D)
  • OIP2: 50 dBm (ADL6337-A), 55 dBm (ADL6337-B), 68 dBm (ADL6337-C), 74 dBm (ADL6337-D)
  • Noise figure: 3.7 dB (ADL6337-A), 4.5 dB (ADL6337-B), 5.2 dB (ADL6337-C)
  • OP1dB: 26.1 dBm (ADL6337-A), 26.0 dBm (ADL6337-B), 25.5 dBm (ADL6337-C)
  • RF DSA attenuation range: 31.5 dB with 0.5 dB resolution
  • 50 Ω/100 Ω differential inputs and 50 Ω single-ended output
  • Fully programmable via a 3-/4-wire SPI
  • 32-lead, 5 mm × 5 mm LFCSP
製品概要
show more Icon

The ADL6337 belongs to a family of transmit variable gain amplifiers (VGAs). It provides an interface from RF digital-to-analog converters (DACs), transceivers, and systems on a chip (SoC) to power amplifiers. It also includes an integrated RF balun and can be configured as a differential input, single-ended output to allow high-performance RF capability in the 500 MHz to 5200 MHz frequency range.

To optimize performance vs. power level, the ADL6337 includes high linearity amplifiers and a glitch free digital step attenuator (DSA). All of the ADL6337 components are programmable via a 3- or 4-wire serial port interface (SPI).

The ADL6337 is manufactured on an advanced silicon germanium (SiGe), bipolar complementary metal-oxide semiconductor (BiCMOS) process.

APPLICATIONS

  • 2G/3G/4G/long-term evolution (LTE) in FDD/TDD broadband
  • Communication systems
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 10
    1Ku当たりの価格 最低価格:$7.83

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADL6337-EVALZC
    • HTML
    • HTML
    ADL6337-EVALZD
    • HTML
    • HTML
    ADL6337ACRZA
    • HTML
    • HTML
    ADL6337ACRZA-R7
    • HTML
    • HTML
    ADL6337ACRZB
    • HTML
    • HTML
    ADL6337ACRZB-R7
    • HTML
    • HTML
    ADL6337ACRZC
    • HTML
    • HTML
    ADL6337ACRZC-R7
    • HTML
    • HTML
    ADL6337ACRZD
    • HTML
    • HTML
    ADL6337ACRZD-R7
    • HTML
    • HTML
    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    reference details image

    EVAL-ADL6337

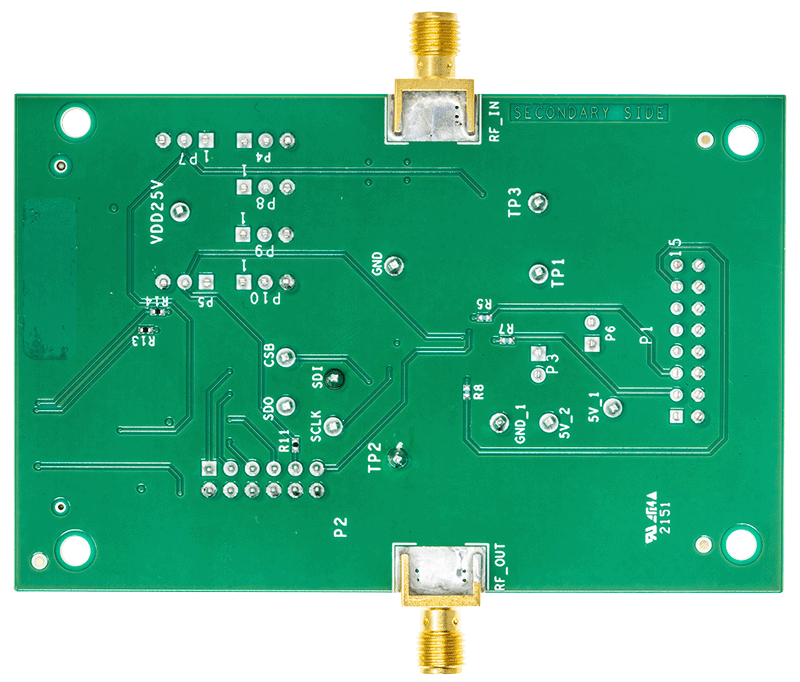

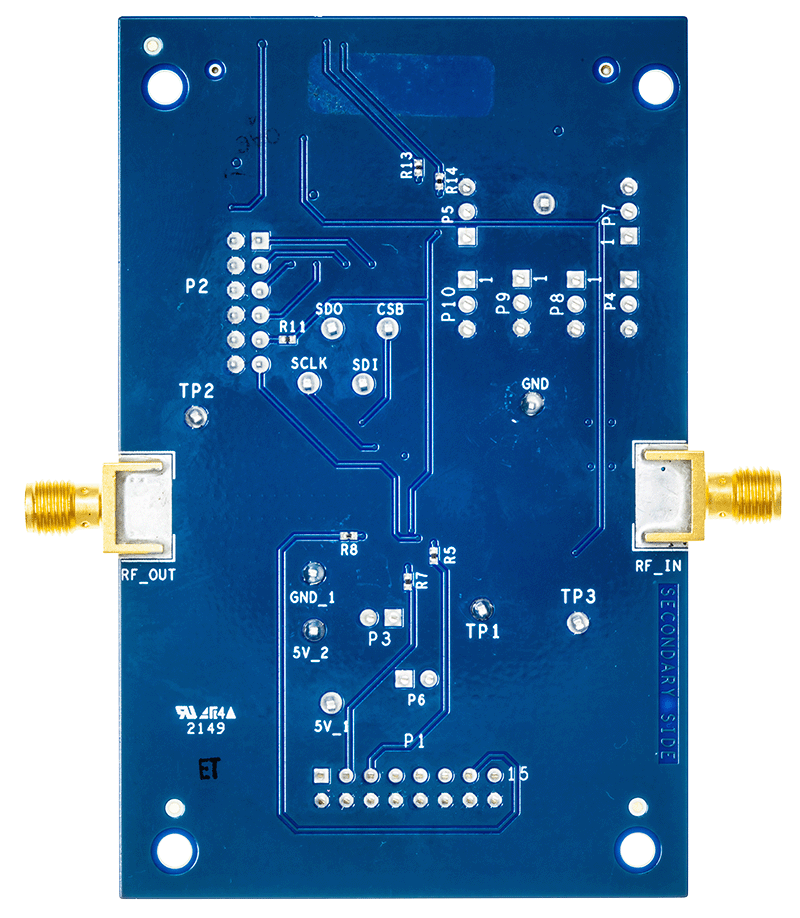

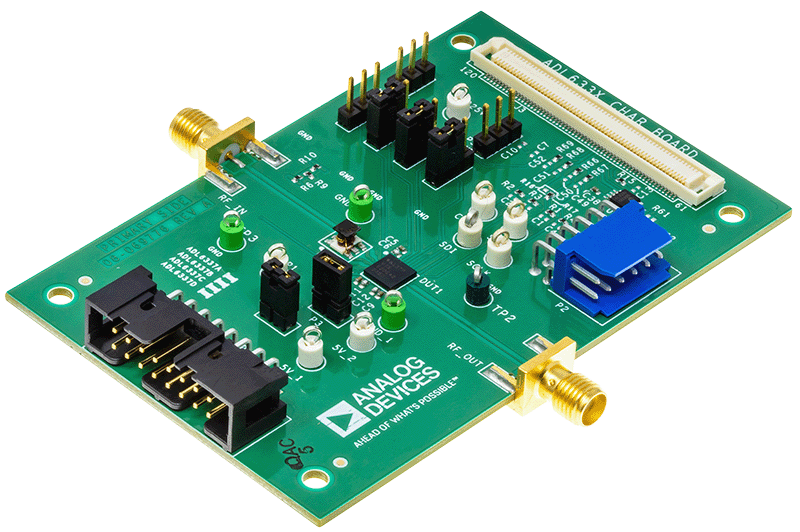

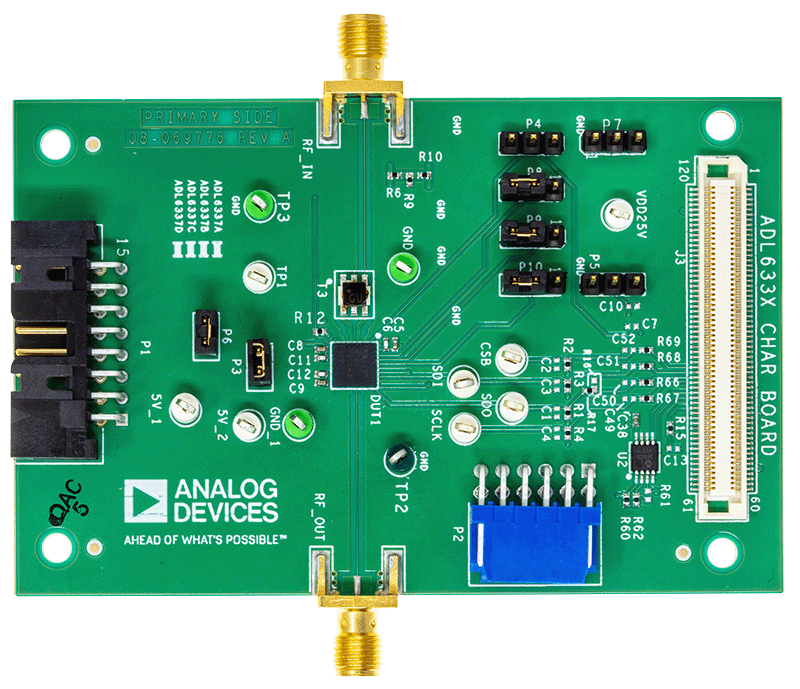

    ADL6337(ゲイン35dB、0.5GHz~5.2GHzトランスミッタVGA)の性能評価
