ADL5903

新規設計に推奨

パワー検出器、200 MHz～6 GHz、35dB、TruPwr™

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 200 MHz～6GHzでの高精度rms-DC変換
  • 計測ダイナミックレンジ：
    35dB、リップル・フリーの伝達関数
  • シングルエンド入力、50Ωの信号源と互換、一切の外部マッチングは不要
  • デシベル・リニアーな出力、スケール：35.5 mV/dB＠900MHz
  • 波形および変調方式に制約なし、GSM/CDMA/W-CDMA/TD-SCDMA/LTEなどに対応可能
  • 優れた温度安定性
  • 動作電圧：3.0 V～5.0 V、動作温度：-55℃～+125℃
  • 低消費電力：3 mA＠3.0V～5.0V電源時
  • 8ピンLFCSPパッケージ(2 mm×2 mm)

ADL5903は、真のrms応答のパワー検出器で、35dBmの計測範囲を備えています。特長としては、低い消費電力と本質的なリップル・フリー誤差の伝達関数があります。

ADL5903は、信号パワーの正確な測定を必要とする数多くの高周波数システムに対してのソリューションを提供します。必要なのは、3.0V～5.0Vの単電源とわずかなコンデンサだけですので、使い易く、シングルエンド・ドライブまたはバランを使った差動入力ドライブに対応することができます。オンチップのマッチング・ネットワークは、このデバイスの仕様化された周波数範囲にわたって、優れたリターン損失を提供します。ADL5903は、200MHz～6GHzで動作することができ、-30dBm～+20dBmの入力を扱うことができます。

ADL5903は、GSM、CDMA、W-CDMA、TD-SCDMA、およびLTEなどの変調信号のような、大きなクレストファクタを持ったコンプレックス変調のエンベロープを持つ高周波信号の真のパワーを決定するために使うことができます。出力は、入力のrms値の対数値に比例します。言い換えると、読み込みは直接デシベルで与えられ、900MHzで35.5 mV/dBのスケーリングとなります。

ADL5903は、動作時は低消費電力で、ディセーブル・モードでは更に電力消費を削減します。ENBLピンをロジック・ローにすることでADL5903はパワーダウン・モードとなり、消費電流は100μA以下となります。ADL5903は、2mm×2mm、8ピンLFCSPパッケージを採用し、-55℃～+125℃の広い温度範囲にわたって動作します。

アプリケーション

  • パワー・アンプの直線化/制御ループ
  • 送信パワーの制御
  • 送信信号の強度表示(TSSI)
  • RF用計測機器
  • 無線用リピータ
ADL5903
パワー検出器、200 MHz～6 GHz、35dB、TruPwr™
ADL5903-fbl ADL5903 Pin Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
AD7466
製造中 1.6V、マイクロパワー 12ビットA/Dコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

Sパラメータ 1

評価用キット

eval board
schematic 1
EVAL-ADL5903

ADL5903 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

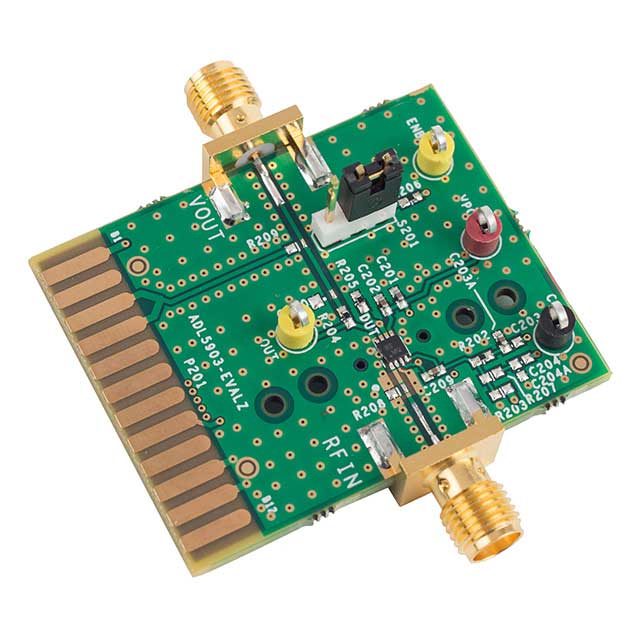

The ADL5903-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation, it requires a 3.0 V to 5.0 V/15 mA power supply. The power supply must be connected to the test  loops labeled VPOS and COMM. The RF input signal is applied to the SMA connector (RFIN). The output voltage is available on the SMA connector (VOUT) or on the test loop (OUT).
