ADIS16375

6 DoF(自由度)慣性センサー、低ノイズ、薄型

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1229.78
機能
  • 3軸デジタル・ジャイロスコープ ±300°/秒
    • 微妙な直交(水平/垂直)位置合わせ済:0.05°
  • 3軸のデジタル加速度センサー:±18g
  • 角度変化/速度の計算機能
  • 広いセンサー帯域幅:330 Hz
  • 高いサンプル・レート2.460 kSPS
  • 自律動作とデータ収集
    • 一切の外部構成用コマンド不要
    • スタートアップ時間:500ms
  • 感度、バイアスおよび軸位置調整は工場出荷時に校正
    • 校正温度範囲:-40°C~+85°C
  • SPI互換シリアル・インターフェース
  • 組み込み温度センサー
  • プログラマブルな動作と制御
    • 自動と手動のバイアス修正制御
    • 4個のFIRフィルタ・バンク、120種の構成可能なタップ数
    • デジタルI/O:データ・レディ、アラーム・インジケータ、外部クロック
    • 状態監視用アラーム
    • 電力管理用パワーダウン/スリープ・モード
    • イネーブル外部サンプル・クロック入力:2.25 kHz(max)
    • 単一命令の自己テスト
    • 単電源動作:3.3 V
  • 衝撃耐性:2000 g
  • 動作温度範囲:−40°C ~ +105°C
製品概要
show more Icon

iSensor®であるADIS16375は、全機能内蔵の慣性システムで、3軸のジャイロスコープと3軸の加速度センサーを内蔵しています。 ADIS16375内の各センサーには業界最先端のiMEMS®技術と、ダイナミック性能を最適化する信号処理技術が組み込まれています。各センサーの感度、バイアス、位置合わせ、及び加速度の直線化(ジャイロ・バイアス)は、工場での校正で特性化されています。結果として、各センサーは、それ自身のダイナミック補償形態を持つため、-40°C~+105°Cの温度範囲にわたって、高精度なセンサー計測を提供します。

ADIS16375は、工業システムに対して、高精度な多軸の慣性センサーを内蔵した、簡潔でコスト効率の良い解決法を提供します。特にディスクリート設計の複雑さと投資効率と比較した場合。全ての必要な動的テストと校正は、工場での製造工程に組み込まれており、システムの集積化時間を大幅に削減します。微妙な直交性の位置調整が施されているため、ナビゲーション・システムでの初期フレーム調整が簡素化されます。改善されたSPIインターフェースとレジスタ構成は、より早いデータ収集と構成制御を提供します。

この小型のモジュールは約44mm×47mm×14mmで、標準的なコネクタ・インターフェースを提供します。このコネクタは水平または垂直にマ ウントできます。


アプリケーション

  • 高精度計測機器
  • プラットフォームの安定化と制御
  • 工業用、車載用ナビゲーション
  • ダウン・ホール用(地下穴用)計測機器
  • ロボット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1229.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADIS16375BMLZ
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0059

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for iSensor Inertial Measurement Unit (IMU) ADIS16375

3 27, 2019

- 19_0043

Addition of Integrated Microelectronics Inc. Philippines(IMI) approved assembly site for the ADIS16375

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0059

arrow down

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for iSensor Inertial Measurement Unit (IMU) ADIS16375

3 27, 2019

- 19_0043

arrow down

Addition of Integrated Microelectronics Inc. Philippines(IMI) approved assembly site for the ADIS16375

評価用キット

評価用キット 3

reference details image

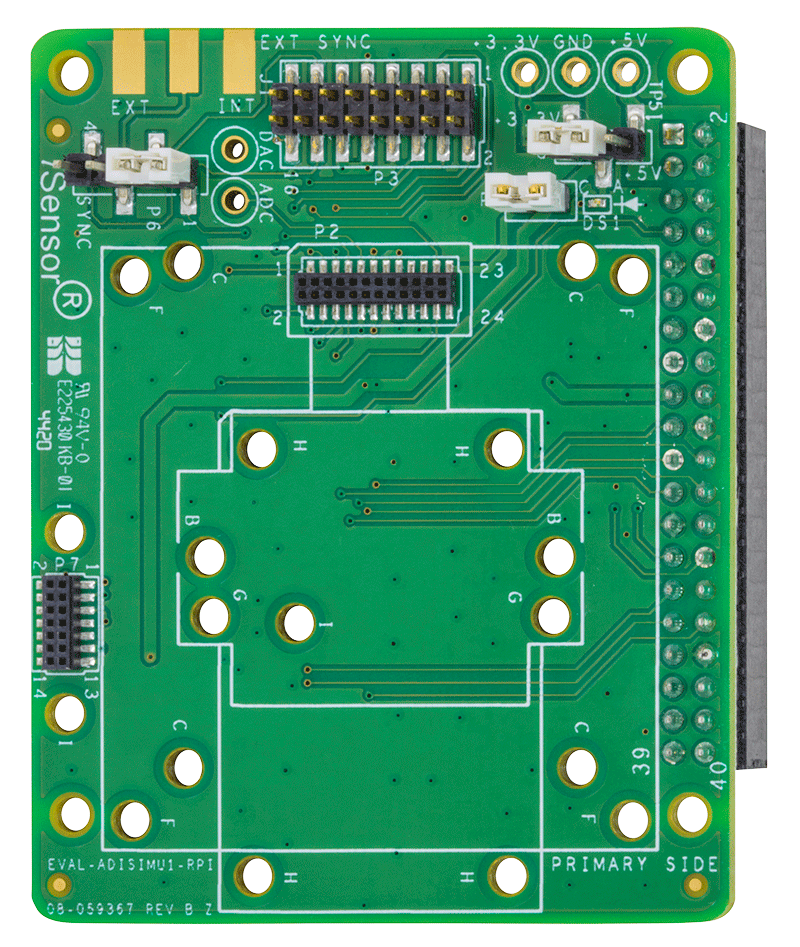

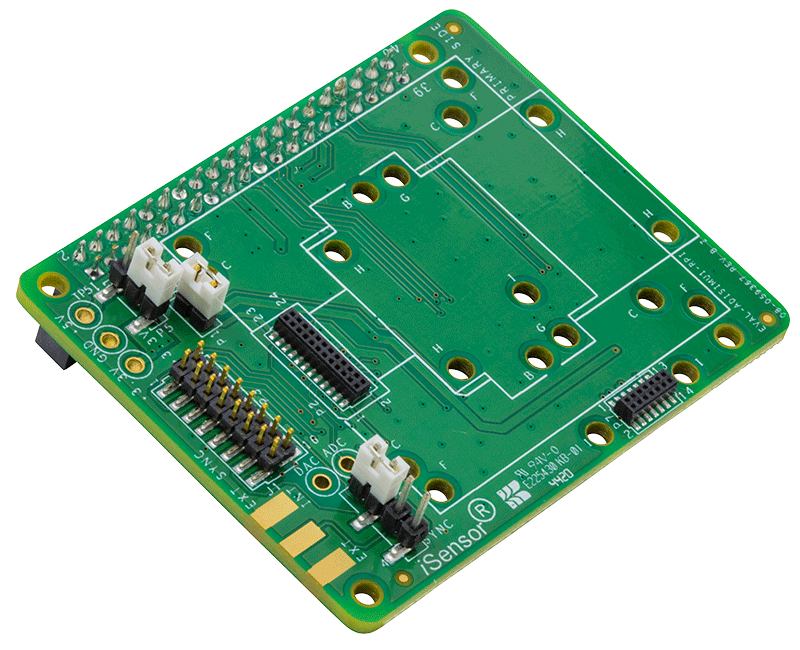

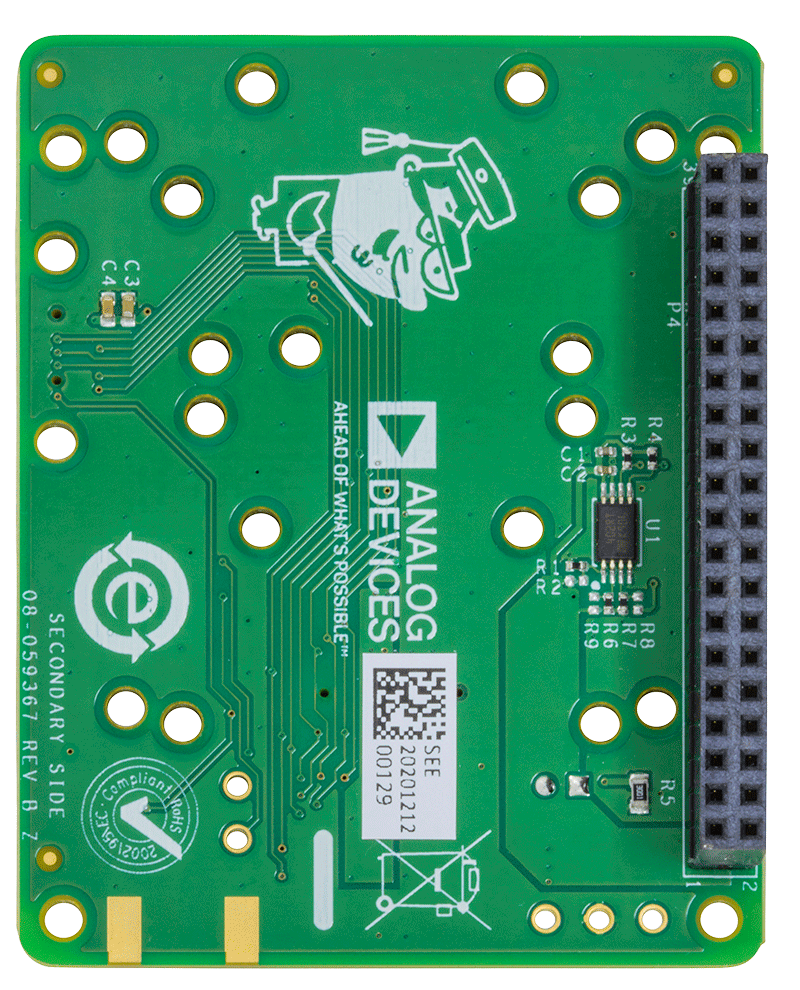

EVAL-ADISIMU1-RPIZ

IMU-Raspberry Piアダプタ・ボード

zoom

EVAL-ADISIMU1-RPIZ

IMU-Raspberry Piアダプタ・ボード

IMU-Raspberry Piアダプタ・ボード

機能と利点

  • Raspberry PiプラットフォームのIMUのソフトウェアとアプリケーションのプロトタイプを簡素化
    • ソフトウェア開発向けの直接取り付け
    • アプリケーションのテストと検証向けのリボン・ケーブル取り付け
  • ADIS16IMU1/PCBZとADIS16IMU4/PCBZ互換IMUデバイスに接続
  • 40ピンGPIOコネクタを介してRaspberry Pi 3B+および4に接続可能

製品の詳細

このアダプタ・ボードを使うと、アプリケーションやソフトウェア開発の際に、アナログ・デバイセズの慣性計測ユニット(IMU)デバイスをRaspberry Piプラットフォームに簡単にプラグ・アンド・プレイ接続できます。

このアダプタ・ボードにIMUを接続する方法は2つあります。

  1. 付属のネジと取付け位置を使って直接ボードを取り付ける。
  2. 別売りのADIS16IMU1/PCBZまたはADIS16IMU4/PCBZブレークアウト・ボードにIMUを取り付け、フレキシブル16ポジション・リボン・ケーブルを使ってEVAL-ADISIMU1-RPIZに接続する。

これにより、物理的にセンサーを移動できるため、ソフトウェア開発と現実世界でのアプリケーション検証の両方が容易になります。

reference details image

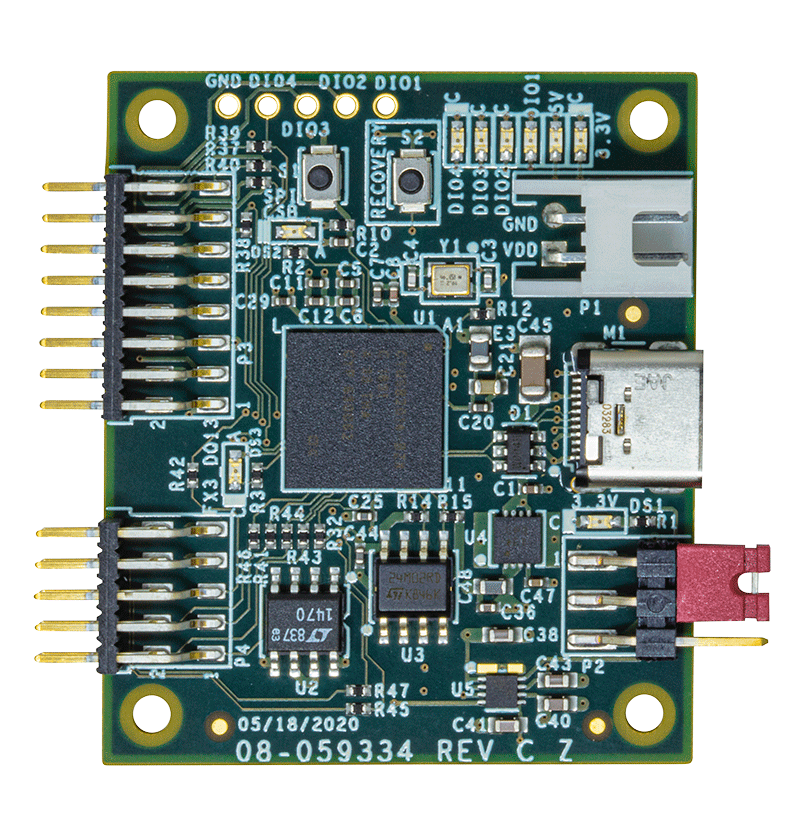

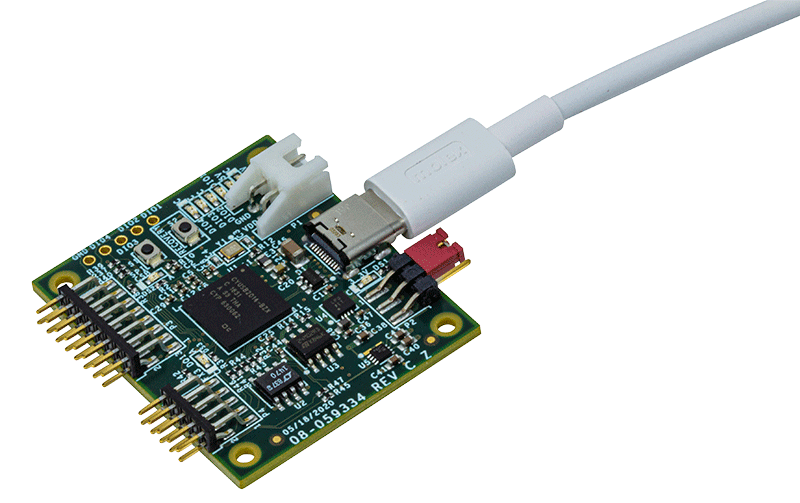

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

ADI FX3 iSensor®評価用システム

機能と利点

  • データ損失のないフル・サンプル・レートでのIMUのリアルタイム・サンプリングを確保
  • 外部電源不要(USBポートから給電可能)
  • 完全にオープンソースのAPI、ファームウェア、および評価用GUI
  • 回路図が利用可能
  • MATLAB、Python、LabViewに接続するためのラッパ・ライブラリを含むAPI

製品の詳細

EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。

また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。

アプリケーション

  • 慣性センシング
  • ロボット
  • 自動運転
  • プラットフォームの安定化
reference details image

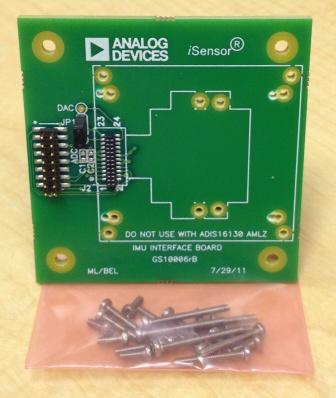

ADIS16IMU1/PCBZ
