機能
  • 14-bit digital gyroscope with digital range scaling
    ±75°/sec, ±150°/sec, ±300°/sec settings
  • Tri-axis, 14-bit digital accelerometer
    ±3 g measurement range
  • 13-bit pitch and roll incline calculations
  • 330 Hz bandwidth
  • 150 ms start-up time
  • Factory-calibrated sensitivity, bias, and axial alignment
  • Digitally controlled bias calibration
  • Digitally controlled sample rate, up to 819.2 SPS
    External clock input enables sample rates up to 1200 SPS
  • Digitally controlled filtering
  • Programmable condition monitoring
  • Auxiliary digital input/output
  • See data sheet for additional features
追加の詳細
show more Icon
The ADIS16300 iSensor® is a complete inertial system that includes a yaw rate gyroscope and tri-axis accelerometer. Each sensor in the ADIS16300 combines industry-leading iMEMS® technology with signal conditioning that optimizes dynamic performance. The factory calibration characterizes each sensor for sensitivity, bias, alignment, and linear acceleration (gyro bias). As a result, each sensor has its own dynamic compensation for correction formulas that provide accurate sensor measurements over the specified power supply range of +4.75 V to +5.25 V. The ADIS16300 provides a simple, cost-effective method for integrating accurate, multi-axis, inertial sensing into industrial systems, especially when compared with the complexity and investment associated with discrete designs. All necessary motion testing and calibration are part of the production process at the factory, greatly reducing system integration time. Tight orthogonal alignment simplifies inertial frame alignment in navigation systems. An improved SPI interface and register structure provide faster data collection and configuration control. The ADIS16300, along with a flex interface, drops into current systems that use the ADIS1635x family, providing the opportunity to scale cost for systems that only require four degrees of freedom inertial sensing. This compact module is approximately 23 mm × 31 mm × 7.5 mm and provides a standard connector interface, which enables horizontal or vertical mounting.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-ADIS評価システム

EVAL-ADIS評価システム

zoom

EVAL-ADIS評価システム

EVAL-ADIS評価システム

EVAL-ADIS評価システム

機能と利点

ジャイロセンサーおよび IMU 用の PC/USB 対応評価用ボード
  • Windows XP、Vista、7
  • 32 ビットおよび 64 ビット USB ドライバ
  • 外部電源が不要


IMU 評価用ソフトウェア
  • フルレートの同期データ・アクイジション(データ・キャプチャ)
  • レジスタの構成とレビュー(レジスタ・アクセス)
  • リアルタイム波形レコーダ(メイン・スクリーン)


キットには以下が含まれています:
  • ADIS16xxx / USB インターフェース・ボード
  • ミニ USB ケーブル、6 フィート(約 1.8 m)
  • M2×0.4 小ネジ・キット(20 本)

製品の詳細

EVAL-ADISシステムは、iSensor製品を評価するためのシンプルなPCベースのツールです。iSensorをエンベデッド・プロセッサ・システムに組み込む準備ができていない場合、このツールを利用できます。

このシステムは、サポート対象の各デバイスに対して基本的なデモンストレーション、個別のレジスタ・アクセス、高速データ・キャプチャを行えるアプリケーション・ソフトウェアを備えています。各アプリケーション・ソフトウェア・パッケージにはインストールを簡単に行うためのインストール・ウィザードが収められており、シンプルで使いやすいUSBドライバ・パッケージも付属しています。



EVAL-ADIS関連のソフトウェア・パッケージはすべてWindows XP、Vista、7と互換性があり、32ビットと64ビットの両方のUSBドライバを提供します。

EVAL-ADISの回路ボードの厚さは0.125インチで、各iSensorデバイスに対応した下穴/ネジ穴加工済みの装着穴を用意しています。装着穴は、M2x0.4mmの小ネジに対応しています。このキットには、さまざまなパッケージ厚に対応できるM2x0.4の小ネジが5セット含まれており、別途留め具を用意する必要はありません。電源システムが内蔵されているため、ほとんどの場合外付けの電源は不要ですが、電源感度テスト用に外部電源入力に対応しています。電源システムはUSBの+5Vを使用し、+3.3Vデバイス用のリニア・レギュレータ・オプションが用意されています。

reference details image

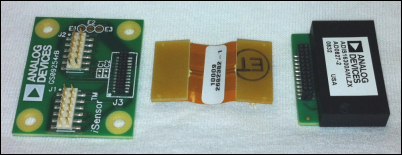

ADIS16300/PCB

ADIS16300 Daughter Board

zoom

ADIS16300/PCB

ADIS16300 Daughter Board

ADIS16300 Daughter Board

製品の詳細

The ADIS16300/PCB is a breakout board which provides (1) ADIS16305BMLZ, (1) flexible cable and (1) interface PCB to simplify the process of prototyping during the early stages of system design and evaluation. The ADIS16300BMLZ is a fully-calibrated, MEMS 4DOF Inertial Sensor, which provides a serial peripheral interface (SPI) for all digital communications. It provides a dual-row, 24-pin connector interface that minimizes board space but does not support standard ribbon cable connections. The flexible cable and interface PCB provides access to the ADIS16300BMLZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.
