特長
- デジタル3軸加速度センサー、±19 g
- プログラマブル・イベント・レコーダ
内部／外部トリガ入力 - 低消費電力動作
スリープ・モード電流：100 μA
連続サンプリング電流：1 mA、1 kSPS - ウェイクアップ＆レコード機能
外部トリガ入力およびSPIトリガ・コマンド - ピーク加速度サンプル＆ホールド
- 各ピーク加速度X、Y、Zの平方和出力
- 1600 Hz（X、Y）および550 Hz（Z）センサー帯域幅
- デジタル制御のバイアス補正
- デジタル制御のサンプル・レート（最大4096 SPS）
- 状態監視用のプログラマブル・アラーム
- プログラマブル・デジタル入出力ライン
データ・レディ出力とアラーム・インジケータ出力 - その他詳細はデータシートをご参照ください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
プログラマブル・イベント・レコーダは2つのトリガ・モードに対応しています。内部モードは、連続するサンプリング・データを監視し、ユーザ設定した閾値に基づいてデータ取得機能をトリガします。外部モードは、2つのコンパレータ入力とユーザ設定の閾値を使用してイベント発生時のデータ取得をトリガします。この機能では、データ取得長さ、トリガ前のデータ、データ保存などの設定も可能です。各イベントについて、温度、電源、時間のデータを取得し、ヘッダ付きでバッファに格納します。本製品は、スリープ・モード、ウェイクアップなど、複数のパワーマネジメント機能を備えているため、各機械システムの条件に対応して消費電力を最適化することができます。
ADIS16240は、IPC/JEDEC基準（J-STD-020C、J-STD033）の鉛フリーのハンダ・リフロー工程に準拠したラミネート・ベースの12 mm × 12 mmボール・グリッド・アレイ（BGA）を採用しています。
アプリケーション
-
衝突／衝撃の検出
貴重品の状態監視
安全性、シャットオフの検出
衝突イベントの記録
セキュリティ検知と機器破壊検知
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADIS16240
資料
Filters
1つが該当
-
すべて
-
データシート
-
評価用設計ファイル
-
ユーザ・ガイド
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
評価用設計ファイル
3
ユーザ・ガイド
2
671 kB
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
評価用設計ファイル 2
よく聞かれる質問 1
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2
ADISUSB
ADISUSB評価システム
製品の詳細
ADISUSBシステムは、iSensor製品を評価するためのシンプルなPCベースのツールです。iSensorをエンベデッド・プロセッサ・システムに組み込む準備ができていない場合、このツールを利用できます。
このシステムは、サポート対象の各デバイスに対して基本的なデモンストレーション、個別のレジスタ・アクセス、データ・キャプチャを行えるアプリケーション・ソフトウェアを備えています。各アプリケーション・ソフトウェア・パッケージにはインストールを簡単に行うためのインストール・ウィザードが収められており、シンプルで使いやすいUSBドライバ・パッケージも付属しています。
ADISUSB関連のソフトウェア・パッケージはすべて、Windows XP、Vista、7の32ビット・バージョンと互換性があります。ADISUSBの回路ボードの厚さは0.125インチで、各iSensorデバイスに対応した下穴／ネジ穴加工済みの装着穴を用意しています。装着穴は、M2x0.4mmの小ネジに対応しています。電源システムが内蔵されているため、ほとんどの場合外付けの電源は不要ですが、電源感度テスト用に外部電源入力に対応しています。電源システムはUSBの+5Vを使用し、+3.3Vデバイス用のリニア・レギュレータ・オプションが用意されています。
資料
ソフトウェア
ZIP
1.73 M
ZIP
1725 kB
ZIP
2457 kB
ZIP
20 kB
ZIP
1.83 M

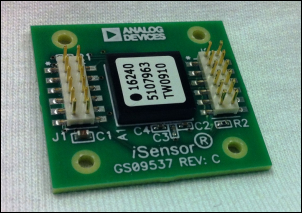

ADIS16240/PCB
ADIS16240 Daughter Board
製品の詳細
The ADIS16240/PCBZ is a breakout board that provides (1) ADIS16240ABCZ and (1) interface PCB to simplify the process of prototyping during the early stages of system design and evaluation. The ADIS16240ABCZ is a fully-integrated, digital MEMS shock detector and recorder, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 12mm x 12mm laminate-based ball grid array (BGA) package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16240ABCZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.
