ADIS16209

2軸デジタル傾斜計/加速度計、高精度

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$53.97
特長
  • デュアル・モード傾斜計システム
    • 2 軸、水平測定モード、±90°
    • 1 軸、垂直測定モード、±180°
  • 高精度: 0.1°
  • デジタル傾斜データの分解能:0.025°
  • デジタル加速度データの分解能:0.244 mg
  • 加速度測定範囲:±1.7 g
  • デジタル温度センサー出力
  • デジタル制御バイアス校正
  • デジタル制御サンプル・レート
  • デジタル制御周波数応答
  • レート/スレッショールド制限付きデュアル警告設定
  • 補助デジタル I/O
  • デジタル制御セルフテスト
  • デジタル制御低消費電力モード
  • SPI 互換シリアル・インターフェース
  • 補助 12 ビット ADC 入力/DAC 出力
  • 単電源動作:3.0~3.6 V
  • 3500 gの衝撃耐性

製品概要
show more Icon

ADIS16209は、1軸(±180°)と2軸(±90°)の動作が可能な高精度デジタル傾斜計です。標準電源電圧(3.3 V)とシリアル・ペリフェラル・インターフェース(SPI)により、ほとんどの産業用システム設計に簡単に統合できます。シンプルな構成の内部レジスタにより、すべての出力データと設定機能にアクセス可能です。アクセスできる出力データには校正加速度、正確な傾斜角、電源、内部温度、補助アナログ/デジタル入力信号、診断誤差フラグ、プログラマブルなアラーム条件があります。

設定可能な動作パラメータには、サンプル・レート、パワーマネージメント、デジタル・フィルタ、補助のアナログ/デジタル出力、オフセット/ゼロ点調整、センサー機構部のセルフ・テストがあります。

ADIS16209 は、9.2 mm × 9.2 mm × 3.9 mm LGAパケージを採用し、−40°C to +125°Cの温度範囲で動作します。標準RoHS準拠のリフロー・ハンダ処理で装着できます。

アプリケーション

  • Ÿ   プラットフォームの制御、安定化およびアラインメント
  • Ÿ   傾斜センシング、傾斜計、レべリング
  • Ÿ   モーション/位置測定
  • Ÿ   モニタ/アラーム機器(セキュリティ、医療、安全)
  • Ÿ   ナビゲーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$53.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADIS16209CCCZ
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 1, 2020

- 17_0204

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209

5 22, 2017

- 17_0061

iSensor Land Grid Array (LGA) Laminate Change to Halogen Free

1 3, 2017

- 16_0167

iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209

2 10, 2016

- 16_0019

Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products

4 9, 2014

- 13_0070

CANCELLED: LGA Product Family PCB Plating Change

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 1, 2020

- 17_0204

arrow down

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209

5 22, 2017

- 17_0061

arrow down

iSensor Land Grid Array (LGA) Laminate Change to Halogen Free

1 3, 2017

- 16_0167

arrow down

iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209

2 10, 2016

- 16_0019

arrow down

Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products

4 9, 2014

- 13_0070

arrow down

CANCELLED: LGA Product Family PCB Plating Change

評価用キット

評価用キット 2

reference details image

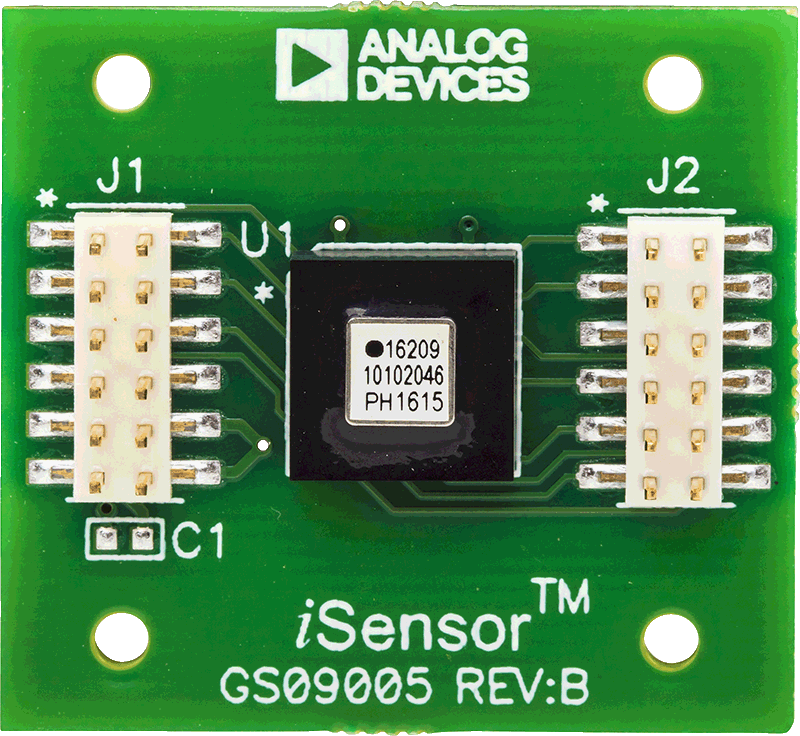

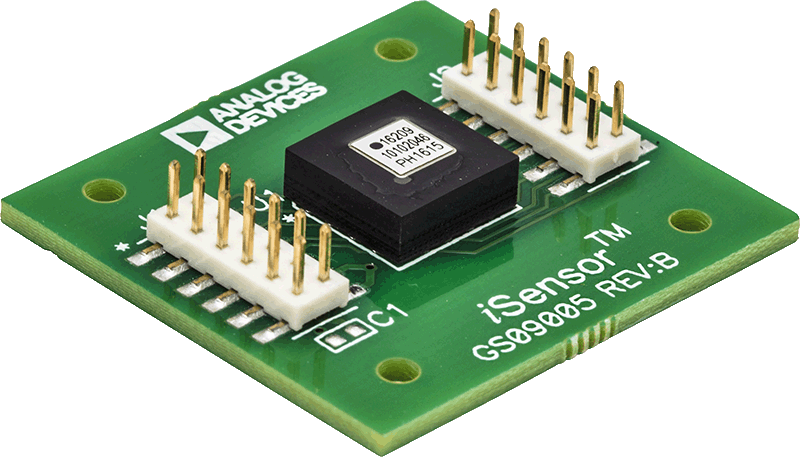

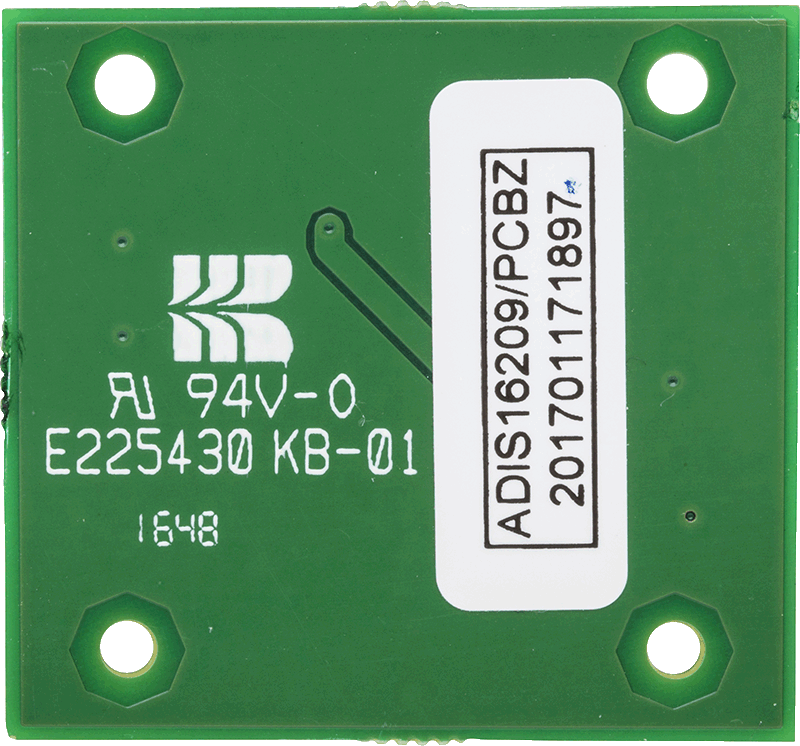

ADIS16209/PCB

ADIS16209 Daughter Board

zoom

ADIS16209/PCB

ADIS16209 Daughter Board

製品の詳細

The ADIS16209/PCBZ is a breakout board that provides (1) ADIS16209CCCZ and (1) interface PCB to simplify the process of "prototyping" during the early stages of system design and evaluation. The ADIS16209CCCZ is a fully-calibrated, digital MEMS inclinometer, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 16-lead, LGA package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16209CCCZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.

reference details image

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

ADI FX3 iSensor®評価用システム

機能と利点

  • データ損失のないフル・サンプル・レートでのIMUのリアルタイム・サンプリングを確保
  • 外部電源不要(USBポートから給電可能)
  • 完全にオープンソースのAPI、ファームウェア、および評価用GUI
  • 回路図が利用可能
  • MATLAB、Python、LabViewに接続するためのラッパ・ライブラリを含むAPI

製品の詳細

EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。

また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。

アプリケーション

  • 慣性センシング
  • ロボット
  • 自動運転
  • プラットフォームの安定化
