特長
- 0°～360°傾斜計、±180°出力フォーマット・オプション
- 14ビットのデジタル傾斜出力、直線的出力、0.025°の分解能
- 12ビット・デジタル温度センサ出力
- デジタル制御によるバイアス・キャリブレーション
- デジタル制御によるサンプル・レート
- デジタル制御によるフィルタリング
- デジタル制御によるディレクション／オリエンテーション
- レート/スレショールド制限による、デュアル・アラーム設定
- 補助用デジタルI/O
- デジタル的な自己テストモード
- デジタル的に低消費モードが可能
- SPI®互換シリアル・インターフェース
- 補助用12ビットADC入力とDAC出力
- 単電源動作: 3.0V～3.6V
- 3,500gのショック耐性
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADIS16203は、アナログ・デバイセズ社のiSensor™集積によってシングル小型パッケージで入手可能な、全機能内蔵の傾斜角計測システムです。アナログ・デバイセズのiMEMS®センサー技術を組み込み信号処理ソリューションによって強化したADIS16203は、工場出荷時に調整された、センサー to デジタル傾斜角データを提供します。このデータはシリアル・ペリフェラル・インターフェース（SPI）を使ってアクセスできる便利なフォーマットになっています。SPIインターフェースを使用して、複数の計測結果にアクセスをできます：360°の直線的傾斜角、±180°の直線的傾斜角、温度、電源、補助アナログ入力。調整されたセンサー・データの容易なアクセスは、システム開発者にデバイスの準備、開発時間、コストおよびプログラムでのリスクの削減を提供します。
単一命令のオフセット調整、便利なサンプル・レート制御や帯域幅制御などのいくつかの内蔵機能により、エンド・システムの独自の特性に容易に対応できます。
ADIS16203は、以下のような組み込み機能が用意されており、外部回路の必要なく簡易なシステム・インターフェースを提供します：
- 構成可能なアラーム機能
- 補助用12ビット、A/Dコンバータ（ADC）
- 補助用12ビット、D/Aコンバータ（DAC）
- 構成可能なデジタルI/Oポート
- デジタル自己テス機能
ADIS16203 にはシステム・レベルの消費電力を管理するために2つの電力管理機能があります：低電力モードと設定可能なシャットダウン機能。
ADIS16203は9.2 mm × 9.2 mm × 3.9 mm ラミネートーベースのランド・グリッド・アレイ（LGA）パッケージを採用し、温度範囲は−40°C ～ +125°Cです。
アプリケーション
- 傾斜検出、傾斜計
- プラットフォーム制御、安定化、レべりング
- モーション／位置測定
- モニター／アラーム製品（警備、医療、安全）
- ロボット
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADIS16203
資料
Filters
1つが該当
-
すべて
-
データシート
-
評価用設計ファイル
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
2
評価用設計ファイル
2
WIKI
WIKI
よく聞かれる質問
3
URL
URL
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
評価用設計ファイル 2
よく聞かれる質問 3
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADIS16203CCCZ |
16-Lead LGA (9.35mm x 9.2mm)
|
|
- ADIS16203CCCZ
- ピン／パッケージ図
-
16-Lead LGA (9.35mm x 9.2mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 1, 2020
- 17_0204
Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209
ADIS16203CCCZ
5 22, 2017
- 17_0061
iSensor Land Grid Array (LGA) Laminate Change to Halogen Free
1 3, 2017
- 16_0167
iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209
2 10, 2016
- 16_0019
Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products
4 9, 2014
- 13_0070
CANCELLED: LGA Product Family PCB Plating Change
5 11, 2012
- 10_0181
ADiS (Integrated Sensor) Land Grid Array (LGA) Assembly Site Transfer
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 1, 2020
- 17_0204
Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209
5 22, 2017
- 17_0061
iSensor Land Grid Array (LGA) Laminate Change to Halogen Free
1 3, 2017
- 16_0167
iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209
2 10, 2016
- 16_0019
Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products
4 9, 2014
- 13_0070
CANCELLED: LGA Product Family PCB Plating Change
5 11, 2012
- 10_0181
ADiS (Integrated Sensor) Land Grid Array (LGA) Assembly Site Transfer
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 3

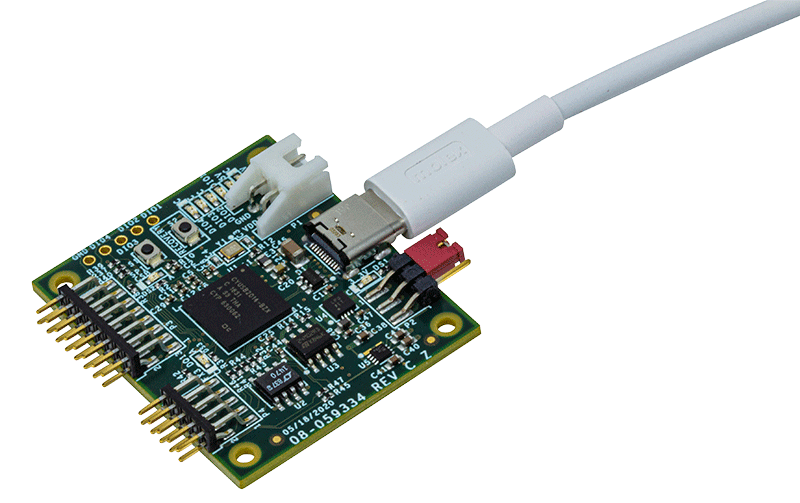

EVAL-ADIS-FX3
ADI FX3 iSensor®評価用システム
製品の詳細
EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。
また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。
アプリケーション
- 慣性センシング
- ロボット
- 自動運転
- プラットフォームの安定化
資料

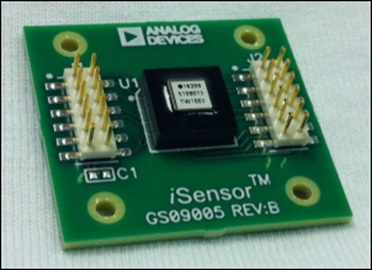

ADIS16203/PCB
ADIS16203 Daughter Board
製品の詳細
The ADIS16203/PCBZ is a breakout board that provides (1) ADIS16203CCCZ and (1) interface PCB to simplify the process of "prototyping" during the early stages of system design and evaluation. The ADIS16203CCCZ is a fully-calibrated, digital MEMS inclinometer, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 16-lead, LGA package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16203CCCZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.
EV-STRUCTURAL-ARDZ
Structural Health and Smart Building/Bridge Activity Sensor
機能と利点
- Temperature Sensor
- High Accuracy and Precision
- ±0.1°C accuracy from +20°C to +50°C
- ±0.15°C accuracy from -20°C to +85°C
- Safety and Compliance
- High and low temperature alarms
- High Accuracy and Precision
- Accelerometer
- Built-in motion detection features make tap, double-tap, activity, inactivity, and free-fall detection trivial
- Multipurpose accelerometer with 10- to 13-bit resolution for use in a wide variety of applications
- Inclinometer
- Digital self-test function
- Configurable alarm function
- ±180 output format option
製品の詳細
The EV-STRUCTURAL-ARDZ is a vibration sensor that uses the ADXL343 digital output MEMS accelerometer chip and the ADIS16203 programmable 360° inclinometer. Aside from providing vibration data, this sensor node also features the MAX30210 digital temperature sensor which gives the option to shut down sensitive machines and equipment for smart motor sensing applications.
The on-board inclinometer can be used to detect if the horizontal position of the sensor changes, which points towards a collapse of the structure where the sensor was deployed.
APPLICATIONS
- Structural health sensor
- Tilt sensing, inclinometers
- Platform control, stabilization, and leveling
- Motion/position measurement
- Monitor/alarm devices (security, medical, safety)
