ADIS16201

傾斜計/加速度計、2軸、プログラマブル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$37.30
特長
  • 2軸の傾斜/加速度計測
  • 12ビットおよび14ビットのデジタル傾斜/加速度センサー出力
  • ±1.7gの加速度センサー測定範囲
  • ±90°の傾斜計測範囲、直線的出力
  • 12ビット・デジタル温度センサー出力
  • デジタル制御による感度とバイアス・キャリブレーション
  • デジタル制御によるサンプル・レート
  • デジタル制御による周波数応答
  • レート/スレショールド制限による、デュアル・アラーム設定
  • 補助デジタルI/O
  • デジタル的な自己テストモード
  • デジタル的に低消費モードが可能
  • SPI®互換シリアル・インターフェース
  • 補助用12ビットADC入力とDAC出力
  • 3500gの衝撃耐性
  • 単電源動作: 3.0 V~+3.6 V

製品概要
show more Icon
ADIS16201は、アナログ・デバイセズ社のiSensor™集積によって、シングル小型パッケージで入手可能な、全機能内蔵の2軸の加速度計と傾斜角計測システムです。アナログ・デバイセズのiMEMS®センサー技術を組み込み信号処理ソリューションによって強化したADIS16201は、工場出荷時に校正された調整可能な、デジタル・センサー・データを提供し、このデータは簡単なSPIシリアル・インターフェースを使ってアクセスできる便利なフォーマットになっています。SPIインターフェースは、次のようなパラメータの計測でのアクセスを提供します;2軸の直線的加速度、2軸の直線的傾斜角、温度、電源および1つの補助アナログ入力。校正されたデジタル・センサー・データの容易なアクセスは、システム開発者にデバイスの準備、開発時間、コストおよびプログラムでのリスクの削減を提供します。

エンド・システムの独自の特性が、シングル・レジスタ・コマンドを介しての自動ゼロ再調整、設定可能なサンプル・レートや周波数応答、のようないくつかの内蔵された機能によって、容易に対応できます。

ADIS16201には以下の機能が組み込まれているため、外付け回路が不要で、システム・インターフェースを簡素化できます。

  • 設定可能なアラーム機能
  • 12ビットの補助ADC
  • 12ビットの補助DAC
  • 設定可能なデジタルI/Oポート
  • デジタル・セルフテスト機能

ADIS16201は、システムレベルの消費電力を管理するために、低消費電力モードと設定可能なシャットダウン機能の2つの電力管理機能を備えています。

ADIS16201は、−40℃~+125℃の温度範囲をもつ、9.2mm×9.2mm×3.9mmのランド・グリッド・アレイ(LGA)パッケージで供給されます。

アプリケーション
  • プラットフォームの安定化とレベリング
  • 傾斜検出、傾斜計
  • モーション/ポジション計測
  • モニタ/アラーム・デバイス(セキュリティ、医療、安全)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$37.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADIS16201CCCZ
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 1, 2020

- 17_0204

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209

5 22, 2017

- 17_0061

iSensor Land Grid Array (LGA) Laminate Change to Halogen Free

1 3, 2017

- 16_0167

iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209

2 10, 2016

- 16_0019

Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products

4 9, 2014

- 13_0070

CANCELLED: LGA Product Family PCB Plating Change

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 1, 2020

- 17_0204

arrow down

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209

5 22, 2017

- 17_0061

arrow down

iSensor Land Grid Array (LGA) Laminate Change to Halogen Free

1 3, 2017

- 16_0167

arrow down

iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209

2 10, 2016

- 16_0019

arrow down

Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products

4 9, 2014

- 13_0070

arrow down

CANCELLED: LGA Product Family PCB Plating Change

評価用キット

評価用キット 2

reference details image

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

ADI FX3 iSensor®評価用システム

機能と利点

  • データ損失のないフル・サンプル・レートでのIMUのリアルタイム・サンプリングを確保
  • 外部電源不要(USBポートから給電可能)
  • 完全にオープンソースのAPI、ファームウェア、および評価用GUI
  • 回路図が利用可能
  • MATLAB、Python、LabViewに接続するためのラッパ・ライブラリを含むAPI

製品の詳細

EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。

また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。

アプリケーション

  • 慣性センシング
  • ロボット
  • 自動運転
  • プラットフォームの安定化
reference details image

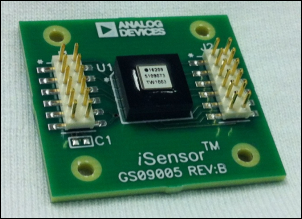

ADIS16201/PCB

ADIS16201 Daughter Board

zoom

ADIS16201/PCB

ADIS16201 Daughter Board

製品の詳細

The ADIS16201/PCBZ is a breakout board that provides (1) ADIS16201CCCZ and (1) interface PCB to simplify the process of "prototyping" during the early stages of system design and evaluation. The ADIS16201CCCZ is a fully-calibrated, digital MEMS inclinometer, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 16-lead, LGA package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16201CCCZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.
