ADH913S

新規設計に推奨

0.6 GHz to 20 GHz, SDLVA

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • High Logging Range: 59 dB (-54 dBm to +5 dBm) @ 18 GHz
  • Output Frequency Flatness: ± 1.5 dB
  • Log Linearity: ± 1 dB
  • Fast Rise/Fall Times: 5/10 ns
  • Single Positive Supply: +3.3 V.
  • 12-Lead Hermetic SMT Package
  • Screened in accordance with MIL-PRF-38535, Class Level S

The ADH913S is a Successive Detection Log Video Amplifier (SDLVA) which operates from 0.6 GHz to 20 GHz. The ADH913S provides a logging range of 59 dB @ 18 GHz. This device offers typical fast rise/fall times of 5/10 ns and a superior delay time of only 14 ns. The ADH913S log video output slope is typically 14 mV/dB. Maximum recovery times are less than 30 ns. Ideal for high-speed channelized receiver applications, the ADH913S operates from a single +3.3 V supply, and consumes only 80 mA.

Applications

  • IFM Receiver
  • Instrumentation
  • Sensors
  • Military & Space

ADH913S
0.6 GHz to 20 GHz, SDLVA

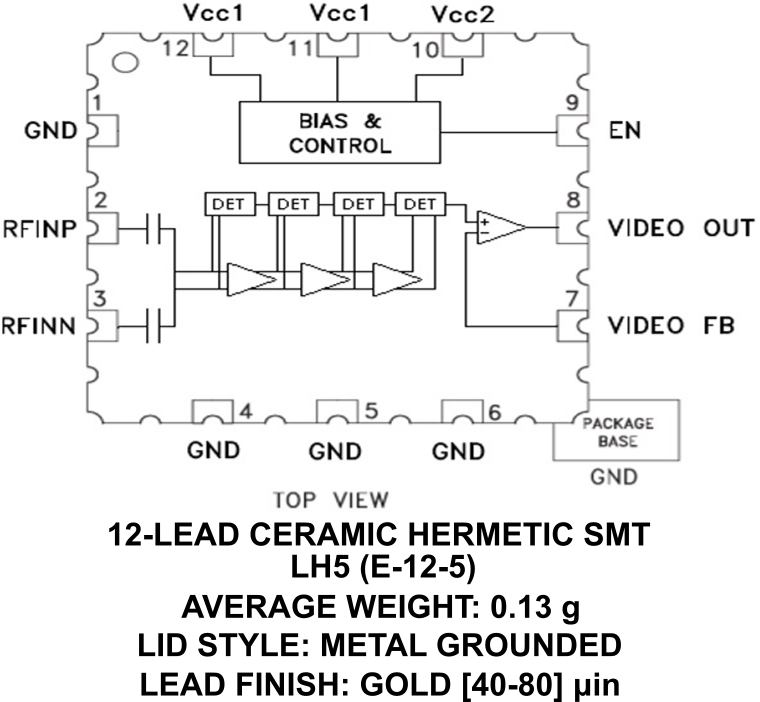

HMC8252LH5 SID
