ADG794

2：1マルチプレクサ、クワッド、アナログHDTVオーディオ／ビデオ向け、低電圧、300MHz

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$0.90
特長
  • 帯域幅：300MHz
  • 低い挿入損失とオン抵抗値：5Ω（代表値）
  • オン抵抗平坦性：0.68Ω（代表値）
  • 3V/5Vの単電源動作
  • 低い無負荷時電源電流：1nA（代表値）
  • 高速スイッチング時間
    tON：7ns
    tOFF：5ns
  • TTL/CMOS互換
製品概要
show more Icon

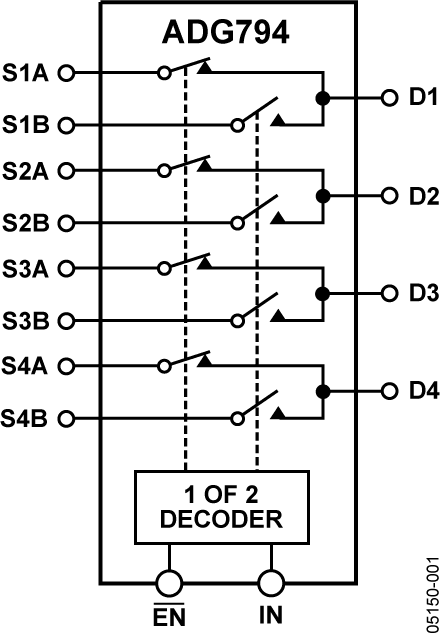

ADG794は、高インピーダンスの出力を備える4個の2：1マルチプレクサ／デマルチプレクサで構成されるモノリシックのCMOSスイッチです。このスイッチはCMOSプロセスで製造されているために、消費電流が低く抑えられますが、それにもかかわらず高速のスイッチング時間と低いオン抵抗値を維持します。オン抵抗の変動値は、入力信号範囲で1.2Ω（代表値）以下に抑えられています。

ADG794の帯域幅は300MHz（代表値）に規定され、しかも低い歪み（代表値で0.68％）性能も備えているので、アナログ・オーディオ／ビデオ信号のスイッチング動作に適しています。

ADG794は3.3V/5Vの単電源で動作し、TTLロジックとの互換性があります。スイッチは表4に示すように、INと@EN@の各入力によって制御されます。ユーザは@EN@ピンを使用して、すべてのスイッチをディスエーブルに設定できます。

この各モデルのスイッチはオンのときに、両方向に等しく良好に導通します。オフの状態のときには、電源電圧までのレベルを持つ信号がブロックされます。ADG794はブレーク・ビフォア・メーク動作を行います。

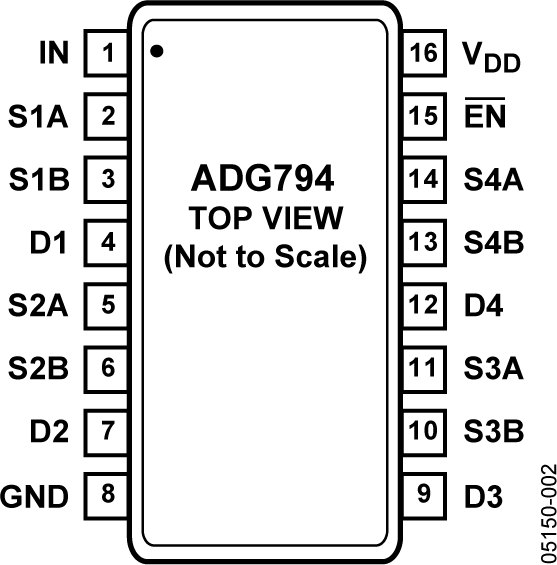

ADG794には、16ピンQSOPパッケージが用意されています。
