ADG529A
製造中止アナログ・マルチプレクサ、CMOS、ラッチ機能付き、4チャンネル
製品情報
- 最大定格電源電圧：44V
- VSS～VDDのアナログ信号範囲
- 単電源／両電源仕様
- 広い電源範囲（10.8～16.5V）
- マイクロプロセッサ互換（100nsのWRパルス）
- 拡張工業用温度範囲（－40～＋85℃）
- 低リーク電流: 20 pA typ
- 低消費電力: 28 μW max

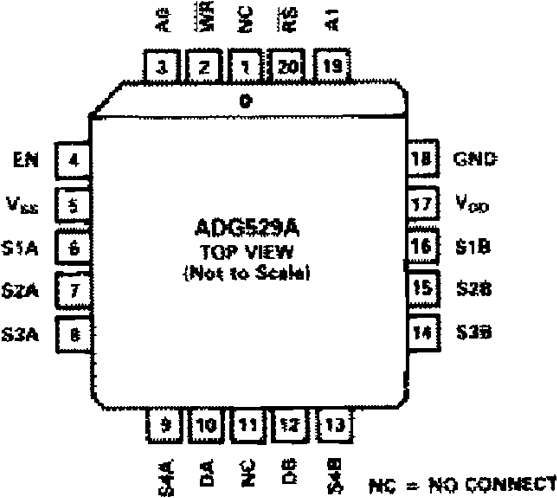

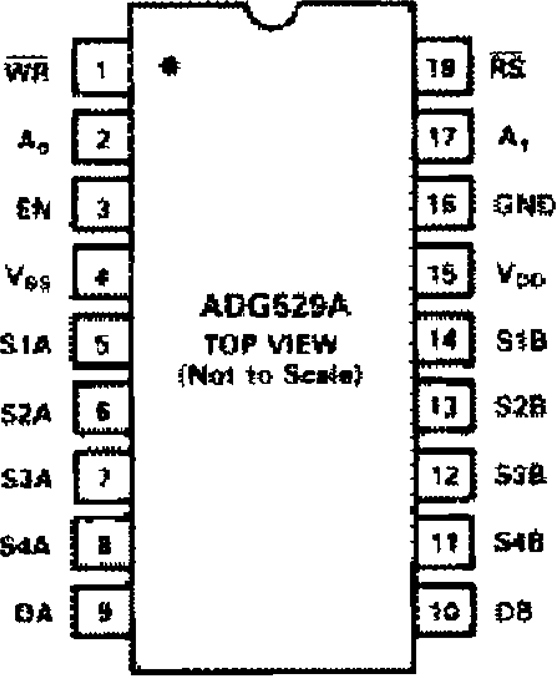

- 18ピンのDIP、SOICおよび20ピンPLCCパッケージ
- DG528、DG529の上位互換品

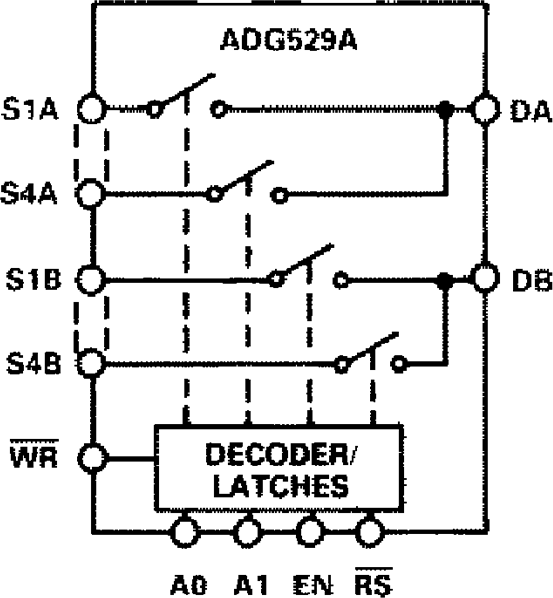

ADG528AとADG529Aは、それぞれ8チャンネルおよびデュアル4チャンネルのCMOSモノリシック・アナログ・マルチプレクサです。オンチップのラッチを備えているため、マイクロプロセッサとのインターフェース接続が容易です。ADG528Aでは、共通の1つの出力に対して8つの入力があり、3つのバイナリ・アドレスと1つのイネーブル入力に応じて、そのうちの1つに入力を切り替えます。ADG529Aでは、共通の1組の差動出力に対して4組の差動入力があり、2つのバイナリ・アドレスと1つのイネーブル入力に応じて、そのうちの1組に入力を切り替えます。両デバイスは、TTLおよび5VのCMOSロジックと互換性のあるデジタル入力を備えています。
ADG528AとADG529Aでは、高度なLC2MOSプロセスに基づく設計により、VSS～VDDの信号処理能力が向上し、広範囲の電源電圧にわたる動作が可能です。両デバイスは、10.8～16.5Vの単電源または両電源範囲内であれば、無理なく動作できます。また、高速のスイッチング速度や低RONも特長になっています。
製品ハイライト
- 広電圧範囲の単／両電源仕様
単電源と両電源の両方で 10.8V ～ 16.5V の範囲で仕様を規定しています。 - 容易なインターフェース
ADG528A と ADG529A はマイクロプロセッサと容易にインターフェースできます。WR 信号はアドレス制御線とイネーブル線の状態をラッチします。RS 信号はラッチ内のアドレス・データとイネーブル・データの両方をクリアし、出力なし（全スイッチはオフ）になります。RS はマイクロプロセッサのリセット・ピンに接続できます。 - 拡張された信号範囲
改良された LC2MOS プロセスにより、ブレークダウン電圧が高く、アナログ信号範囲が VSS ～ VDD に拡張されています。 - ブレーク・ビフォア・メーク・スイッチング
ブレーク・ビフォア・メーク・スイッチング動作が保証されているので、入力信号の瞬時的短絡から保護されます。 - 低リーク
これらのマルチプレクサはリーク電流が 20 pA の範囲内なので、高精度回路に最適です。
