ADG1408L

1.2V/1.8V JEDECロジック準拠の4Ω RON、8チャンネル、iCMOSマルチプレクサ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$4.10
特長
  • オン抵抗(最大値):4.7Ω(25°C、±15V両電源使用時)
  • オン抵抗平坦性(代表値):0.5Ω(25°C、±15Vの両電源使用時)
  • ±15V、+12V、±5Vの電源で仕様規定
  • 低ロジック・レベルとの互換性を確保するVL電源
    • 1.8V JEDEC規格に準拠(JESD8-7A)
    • 1.2V JEDEC規格に準拠(JESD8-12A.01)
  • レールtoレール動作
  • ブレークビフォアメーク・スイッチング動作
  • 24ピン、4mm × 4mm LFCSP
製品概要
show more Icon

ADG1408LはモノリシックiCMOS®による8チャンネルのアナログ・マルチプレクサです。ADG1408Lは、3ビットのバイナリ・アドレス・ライン(A0、A1、A2)による決定に従い、8個の入力のうちの1つを共通の出力にスイッチします。EN入力を使って、デバイスをイネーブルまたはディスエーブルします。ディスエーブルすると、すべてのチャンネルがオフになります。オンにすると、各チャンネルで双方向に等しく信号が伝達されます。また、各チャンネルは電源電圧までの入力信号範囲を備えています。

外部低電圧(VL)電源は、より低いロジック制御向けの柔軟性を提供します。ADG1408Lは、1.2Vと1.8Vの両方のJEDEC規格に準拠しています。

製品のハイライト

  1. 25°C、±15Vの両電源使用時に4Ω(代表値)のオン抵抗。
  2. 25°C、±15Vの両電源使用時に0.5Ω(代表値)のオン抵抗平坦性。
  3. 低ロジック・レベルとの互換性を確保するVL電源。
  4. 1.2Vと1.8Vの両方のロジック・レベルでJEDEC規格に準拠。
  5. デジタル入力がフローティングの場合はスイッチをオフにする機能をサポート。
  6. 24ピン、4mm × 4mm LFCSP。

アプリケーション

  • FPGAおよびマイクロコントローラ・システム
  • リレー部品の置き換え
  • オーディオおよびビデオ・ルーティング
  • ATE(自動試験装置)
  • データ・アクイジション・システム
  • 通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$4.10

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG1408LYCPZ-REEL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADG1408L

ADG1408L(1.2V/1.8V JEDECロジック準拠の4Ω RON、8チャンネル、iCMOSマルチプレクサ)の性能評価

zoom

EVAL-ADG1408L

ADG1408L(1.2V/1.8V JEDECロジック準拠の4Ω RON、8チャンネル、iCMOSマルチプレクサ)の性能評価

ADG1408L(1.2V/1.8V JEDECロジック準拠の4Ω RON、8チャンネル、iCMOSマルチプレクサ)の性能評価

機能と利点

  • シングル・インライン・ヘッダーは、フィールド・プログラマブル・ゲート・アレイ(FPGA)またはマイクロコントローラの1.2V/1.8Vロジック入力信号に対応できる柔軟性を提供
  • 表面実装デバイス(SMD)ピンに対応する抵抗またはコンデンサ向けソケットにより、受動コンポーネントの追加が可能
  • SMBコネクタ・ソケットは、入出力信号に対応できる柔軟性を提供

製品の詳細

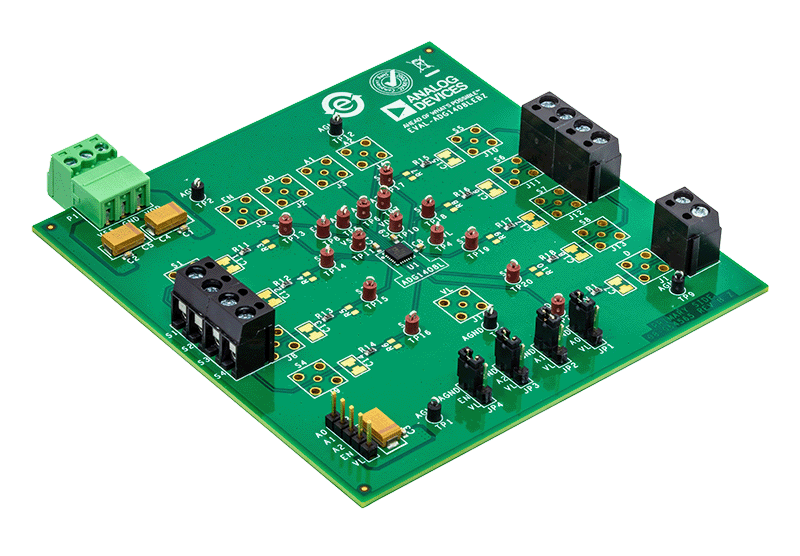

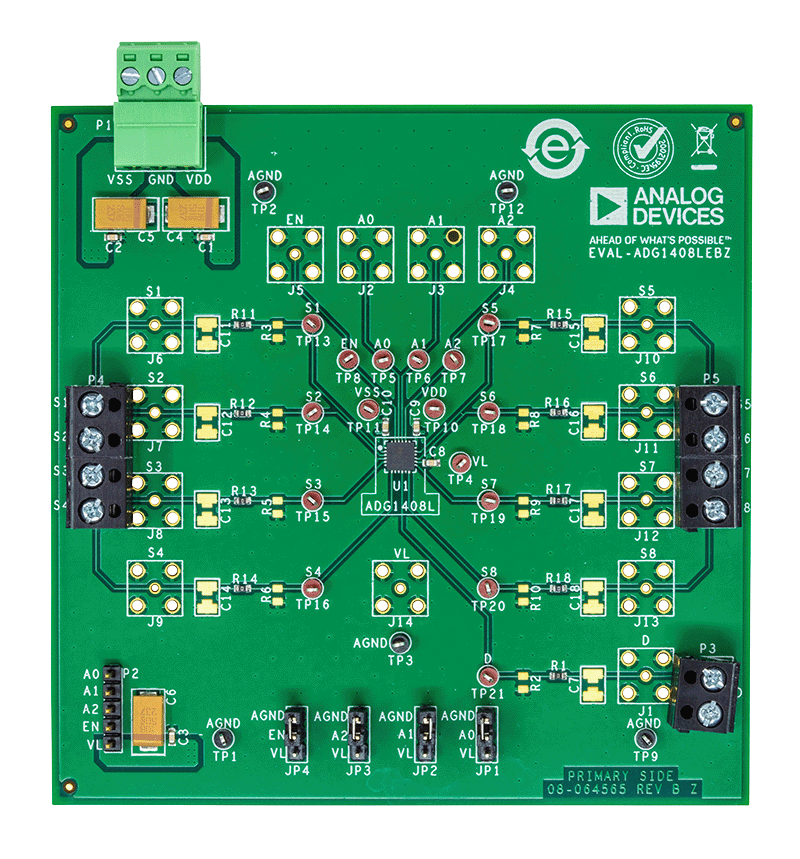

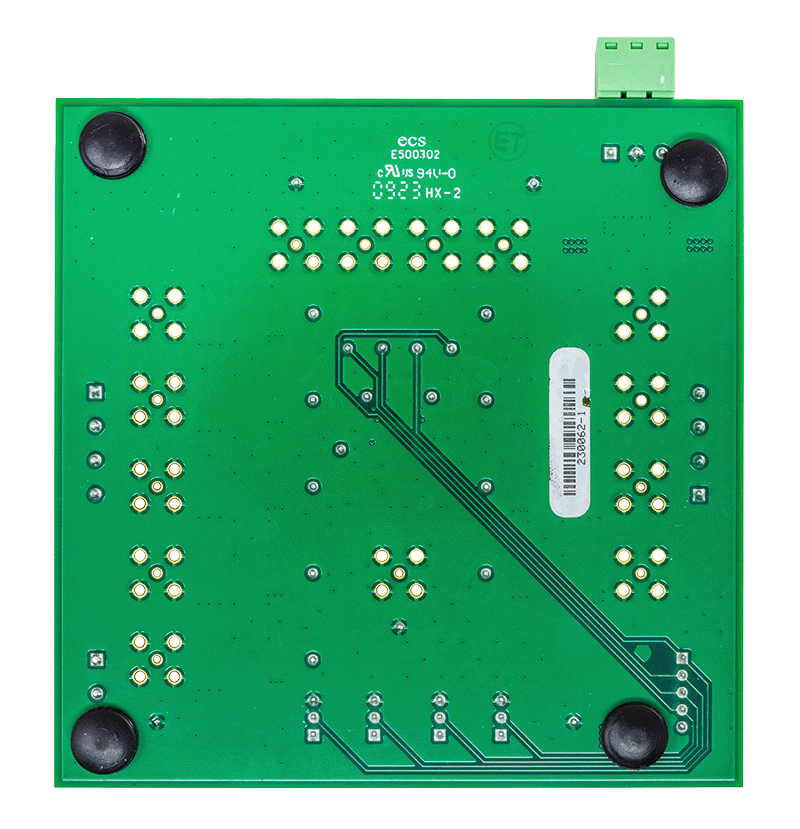

EVAL-ADG1408LEBZは、ADG1408Lの評価用ボードです。ADG1408Lは8チャンネルのマルチプレクサを搭載しています。ADG1408Lは、3ビットのバイナリ・アドレス・ライン(A0、A1、A2)による決定に従い、8個の入力のうちの1つを共通の出力にスイッチします。イネーブル・ピン(EN)を使って、このデバイスをイネーブル/ディスエーブルします。ディスエーブルすると、すべてのチャンネルがオフになります。イネーブルすると、各チャンネルで双方向に等しく信号が伝達されます。また、各チャンネルは電源電圧までの入力信号範囲を備えています。

外部VL供給ピンは、下位ロジック制御にロジック制御の柔軟性を提供します。ADG1408Lは、1.2Vと1.8Vの両方のJEDEC規格に準拠しています。

ユーザ・ガイドの図1に、標準的な評価セットアップにおけるEVAL-ADG1408LEBZを示しています。EVAL-ADG1408LEBZはこの評価用ボードの中央に位置しており、ソースとドレインの各ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子は、このデバイスに電力を供給するために使用されます。外部ピンは、一定のデジタル・ロジック電源電圧を提供します。あるいは、デジタル・ロジック電源電圧を5ピン・ヘッダーから供給することもできます。

ADG1408Lの完全な仕様は、アナログ・デバイセズから入手できるADG1408Lのデータシートに記載されています。EVAL-ADG1408LEBZを使用する場合は、ユーザ・ガイドと併せて、ADG1408Lのデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
