ADF7025

新規設計には非推奨

トランシーバー IC、ISM バンド

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低消費電力のゼロ IF トランシーバー
  • 少ない外付け部品でフル機能の FSK トランシーバー・ソリューションを実現 TRx スイッチ不要
  • 最大データ・レート: 384 kbps
  • 動作周波数帯域:
    431 MHz ～ 464 MHz、862 MHz ～ 870 MHz および
    902 MHz ～ 928 MHz
  • プログラマブルなベースバンド帯域幅:
    ±300 kHz、±450 kHz、±600 kHz
  • 7 ビットの ADC、温度センサー、およびデジタル RSSI を内蔵
  • 価格とスペースを重視するアプリケーションに最適
  • ワイヤレス・オーディオ／ビデオ・アプリケーションに最適

ADF7025 は、低消費電力の高集積化 FSK トランシーバーです。このデバイスは、433 MHz、862 MHz ～ 870 MHz、902 MHz ～ 928 MHz の免許不要な ISM バンドで動作するように設計されています。ADF7025 は、ヨーロッパの ETSI EN300-220 または北米の FCC （パート 15）規制基準に基づいて動作するアプリケーションで使用することができます。ADF7025 は、周波数偏移が 100 kHz ～ 750 kHz、およびデータ・レートが 9.6 kbps ～ 384 kbps の広帯域で高速データ・レートのアプリケーションを対象にしています。ADF7025 は、小数の外付けディスクリート部品を使うだけでフル機能のトランシーバーを構成できるため、価格とスペースを重視するアプリケーションに最適です。

ADF7025 トランシーバーは、大きな周波数偏移で規定される FCC 15.247 デジタル変調規格に基づく動作に最適です。これにより、周波数ホッピングを必要とせずに最大 1 W の送信電力が可能となり、その結果、プロトコルのオーバーヘッドを大幅に低減できます。
ADF7025
トランシーバー IC、ISM バンド

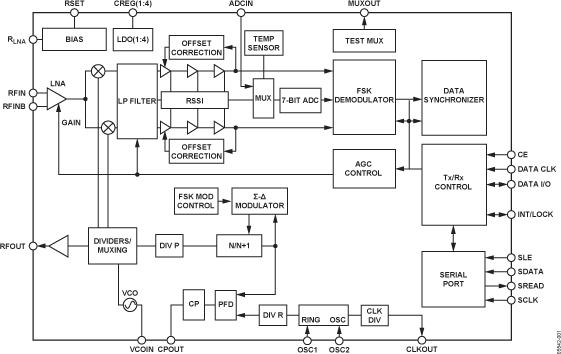

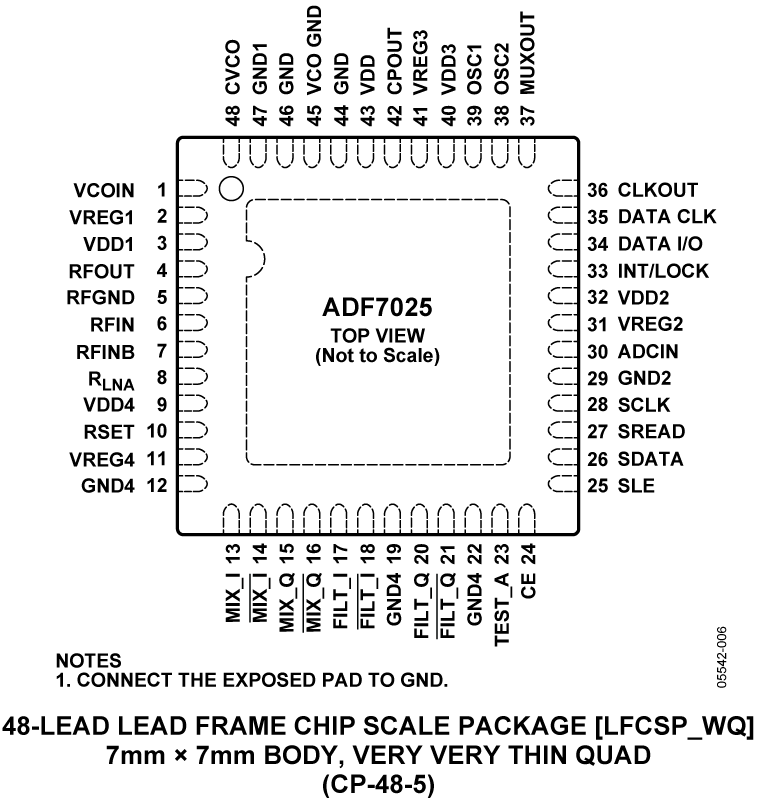

ADF7025 Functional Block Diagram ADF7025 Pin Configuration
