製品概要

機能と利点

  • シングルチップ・マルチバンド3Gトランシーバ
    3GPP25.104リリース6WCDMA/HSPA互換
  • UMTSバンドを包括
    1~6、8~10バンドのローカルエリア・クラスBS
  • ダイレクト・コンバージョン送信と受信方式
  • 最小限の外付け部品
  • WCDMAとGSM受信のベースバンド・フィルター・オプション
  • 最小の校正で使い易い
    自動RxDCオフセット制御簡単なゲイン、周波数、モードのプログラミング
  • 低い供給電流
    Rx電流:50mA(typ)
    Tx電流(種々のPout):50~100mA

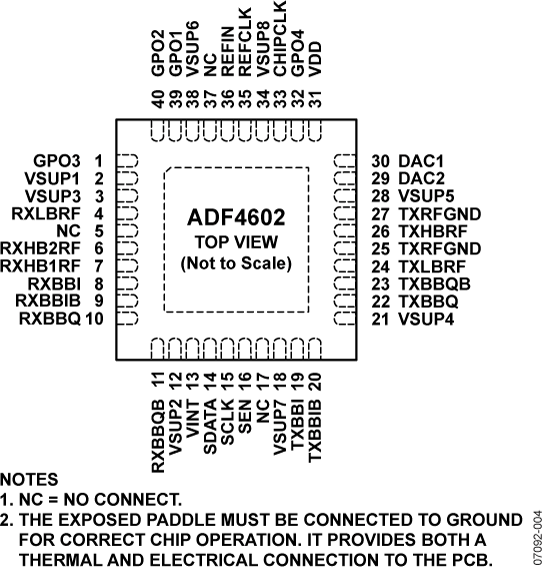

  • 40ピンLFCSPパッケージ(6 mm×6 mm)

製品概要

ADF4602は3GトランシーバICで、他に例を見ない集積度と機能セットを提供します。このICは、フィックスド・モバイル・コンバージェンス(FMC)サービスを提供する、高性能な3Gフェムトセルに最適な製品です。ごくわずかな外部部品を使うだけで、完全なマルチバンド・トランシーバが実現できます。

シングル・デバイスで、1から6および8から10のUMTSバンドがサポートされます。

受信は、ダイレクト・コンバージョン・アーキテクチャに基づいています。このアーキテクチャは高集積化されたワイドバンドCDMA(W-CDMA)受信に理想的な選択肢で、全てのインターステージ・フィルタを完全集積されることで部品コスト(BOM)を軽減します。フロントエンドは3つの高性能シングルエンド、低ノイズ・アンプ(LNA)から成っているため、トライ・バンド・アプリケーションをサポートできます。シングルエンドの入力構造は、インターフェースが容易で、小型シングルエンド・デュープレクサ(送受切り替え器)で必要とされるマッチング部品を軽減します。優れたデバイスの直線性は、SAWやセラミック・フィルタ・デュープレクサの広い範囲にわたって高性能を実現します。

内蔵の受信ベースバンド・フィルターは選択可能な帯域幅を提供するため、このデバイスはWCDMAやGSM-EDGE無線信号の両方における受信が可能です。選択可能な帯域フィルタは、マルチバンドLNA入力構造と組み合わされており、GSM-EDGE信号が、UMTSホーム・ベース・ステーションの一部としてモニタされることができます。

送信器は革新的なダイレクト・コンバージョン・モジュレータを使っており、外部送信用SAWフィルタの使用なしに優れた低ノイズの高モジュレーション精度を達成します。

完全集積化されたPLLは、受信および送信セクションの両方に、高性能、低消費電力のフラクショナル-N周波数合成を提供します。周波数分割デュープレクス(FDD)システムにおけるアイソレーソンの要求を提供するために特別な配慮が取られています。全てのVCOとループ・フィルタのコンポーネントは完全に集積化されています。

ADF4602はまたオンチップに低ドロップアウト電圧電源(LDO)を備えており、3.1V~3.6V間の入力電圧で、オンチップ機能に安定化電源を供給します。

このICは標準の3線シリアル・インターフェースを介して、斬新な内部機能が制御され、簡単にソフトウエアー・プログラミングできます。通常の使用時における消費電力を最小化するための総合的なパワーダウン・モードが用意されています。

アプリケーション
  • 3Gホーム・ベース・ステーション(フェムトセル)
  • 3Gリピータ
This product is designed for a highly specific application. The detailed data sheet contains information about proprietary technology, and is only available to customers whose requirements closely match this application and will require a separate NDA. To request a data sheet, please contact the Integrated Transceivers Development Group and provide the following information: end application, annual usage/year, and baseband development strategy.

Unfortunately, we are unable to respond to requests that do not meet our qualification criteria. Technical support for this product is NOT available from our normal Tech Support desk.
