ADEMO139B

新規設計に推奨

PCBベースのdi/dtセンサーおよびADE9039用の低ノイズ・アンプ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 単電源動作:2.97V~3.63V
  • 設定可能な3つのゲイン・オプション
    • AV設定 = 30(実際のゲイン = 27.46)
    • AV設定 = 45(実際のゲイン = 42.93)
    • AV設定 = 60(実際のゲイン = 59.77)
  • 低ノイズ
    • f = 45Hz~65Hz、AV設定 = 30(27.46)で7.3nV/√Hz
    • f = 45Hz~65Hz、AV設定 = 45(42.93)で6.3nV/√Hz
    • f = 45Hz~65Hz、AV設定 = 60(59.77)で5.9nV/√Hz
  • 温度センサー内蔵

ADEMO139Bは、PCBベースのdi/dt電流センサーおよび ADE9039電力量計測チップセットと共に使用する、低ドリフトの完全差動プログラマブル・ゲイン・アンプです。出力コモンモード(CM)電圧0.33V、電源電圧3.3Vにより、ADE9039への直接接続が可能です。

ADEMO139Bは、高ゲイン、低ノイズ、優れた同相ノイズ除去比(CMRR)および電源電圧変動除去比(PSRR)の仕様を備えているため、高精度の電力量計測アプリケーションに最適です。ADEMO139Bは拡張工業用温度範囲(−40°C~+125°C)で仕様規定されており、8ピンLFCSPパッケージを採用しています。

アプリケーション

  • 単相電力量計
  • 多相電力量計
  • 分相電力量計
  • 電力品質モニタリング
  • 保護用デバイス
  • スマート・ブレーカ
  • EVチャージャ
  • 装置の状態監視
  • スマート配電ユニット

ADEMO139B
PCBベースのdi/dtセンサーおよびADE9039用の低ノイズ・アンプ

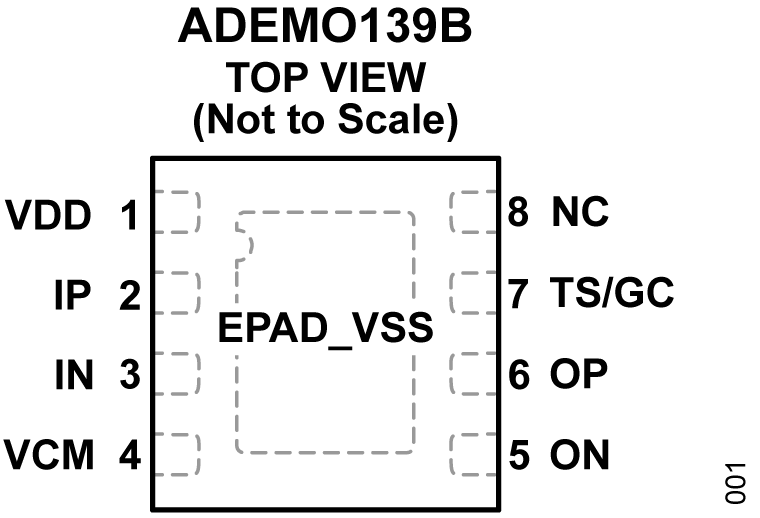

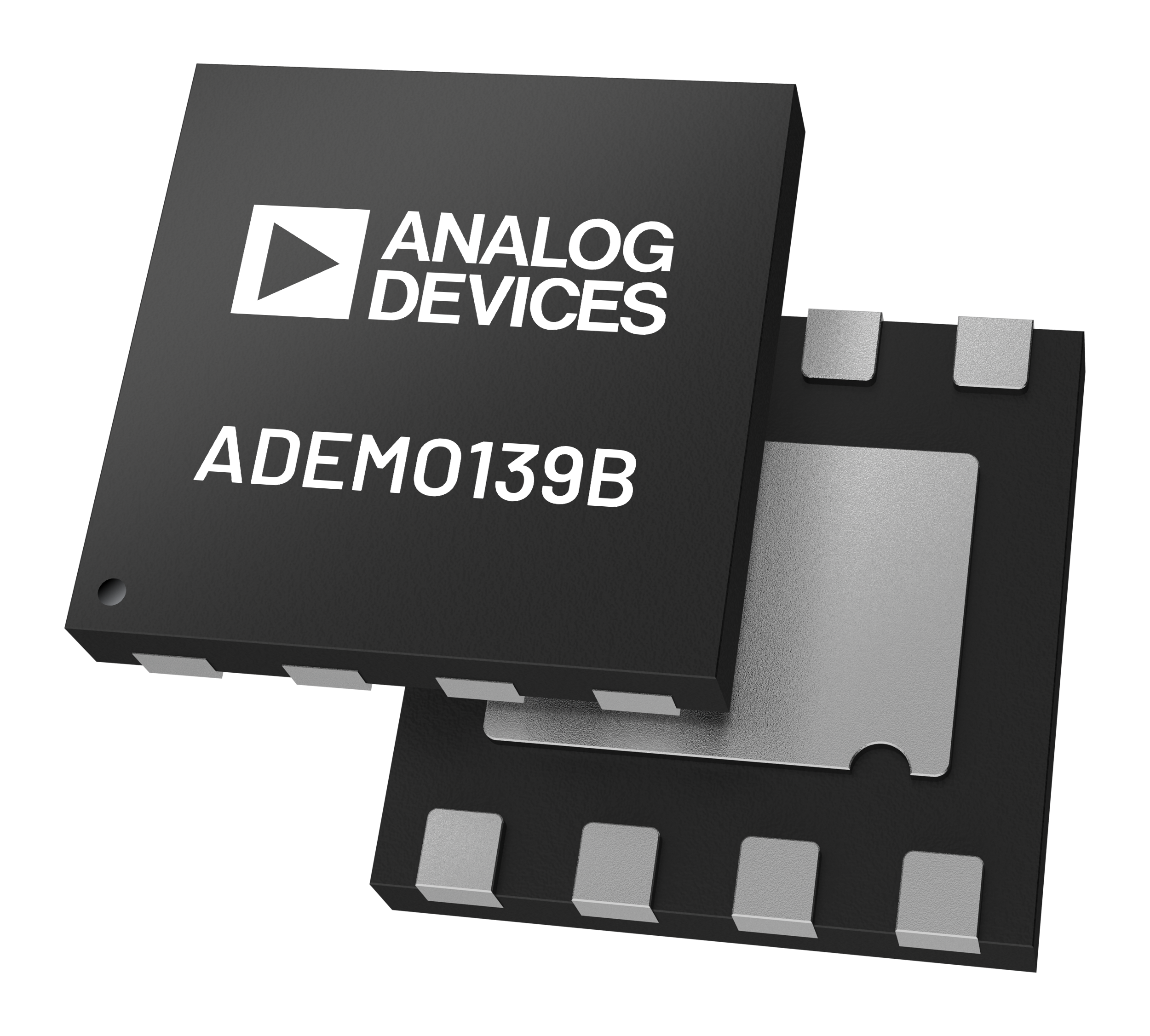

ADEMO139B Pin Connection Diagram ADEMO139B Chip Illustration
