ADE7761A
ADE7761A
:
製造中止
:
製造中止
製品の詳細
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
特長
- 高精度、有効電力測定ICはIEC62053-21に対応
- 500～1のダイナミック・レンジで0.1%未満の誤差
- 周波数出力に有効電力を供給
- 高周波出力CFは校正に使用し、瞬時有効電力を供給
- 位相およびニュートラル電流を連続的に監視することで、2線式分配システムで障害検出が可能
- シャント・センサーおよび電流トランス・センサーに最適な電流チャンネル入力レベル
- 課金のための2電流（ニュートラル、相）の大きいほうを使用。障害状態の場合も適用。
- 電圧入力と電流入力の連続監視により中性喪失検出が可能
- 中性喪失検出時に課金処理のために1つの電流入力（相またはニュートラル）を使用
- 誤配線、障害、中性喪失状態を示すために、２つのロジック入力（FAULTまたはREVP）を使用
- 電気機械式カウンタと2相ステッピング・モーター（F1とF2）の直接駆動
- 独自のADCとDSPにより、大きく変動する環境条件や時間経過という条件下で優れた精度を提供

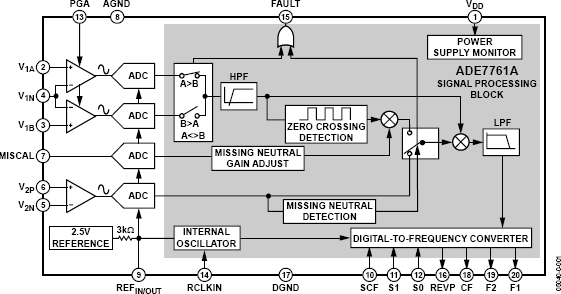

製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADE7761Aは、2線式配電システムに適した高精度の耐障害性電力量計ICです。本製品の仕様はIEC62053-21規格の精度条件を上回っています。ADE7761Aで使用しているアナログ回路は、ADCとリファレンスのみです。他のすべての信号処理（乗算、フィルタ処理など）はデジタル領域で実行されます。この方法により、厳しい環境条件で長時間にわたり安定性と高精度が保証されます。ADE7761Aは、相電流とニュートラル電流の両方を持続的に監視する、ADE7751の障害検出回路に類似した機能を内蔵しています。電流が6.25%以上異なる場合に障害として通知されます。
ADE7761Aは、入力電圧を持続的に監視する中性喪失検出回路を内蔵しています。中性喪失状態が検出されると（電圧入力なし）、デバイスは有効電流信号に基づいて課金処理を続けます（「中性喪失モード・セクション」を参照）。FAULTピンがハイレベルになったとき中性喪失状態を示します。ADE7761Aは、低周波出力F1、F2で平均有効電力情報を提供します。CFロジック出力は、瞬間有効電力情報を提供します。
ADE7761Aは、VDD電源ピンに電源監視回路を設けています。内蔵の位相マッチング回路は、電圧チャンネルと電流チャンネルのマッチングを保証します。また、内蔵の無負荷スレッショールドにより、無負荷時にクリープが発生しないようにします。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADE7761A
資料
5
Filters
1つが該当
すべて
-
すべて
-
データシート
-
技術記事
すべて
-
すべて
-
English
-
日本語
データシート
2
技術記事
3
URL
更新 03/05/2010
English
更新 09/30/2003
English
更新 06/01/2004
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
技術資料
5
データシート 2
技術記事 3
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADE7761AARSZ |
20-Lead SSOP
|
|
|
| ADE7761AARSZ-RL |
20-Lead SSOP
|
|
- ADE7761AARSZ

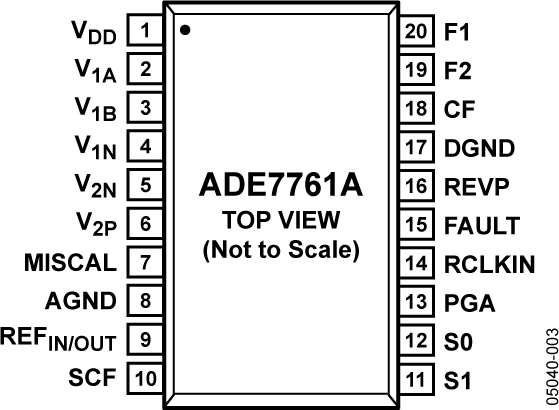

- ピン／パッケージ図
-
