製品概要

機能と利点

  • 2Aパワー・スイッチ付きのステップアップ・スイッチング・レギュレータ 内臓
  • 650kHzまたは1.2MHzのスイッチング周波数
  • 出力は20Vまで調整可能
  • 350mAのロジック電圧レギュレータ
  • 選択可能な出力電圧:2.5V、2.85V、3.3V
  • 300mAドライブ付きVCOMアンプ
  • ゲート・パルス変調回路
  • 個別に調整可能な遅延および立下りの傾斜
  • 3~5.5V入力
  • 不足電圧ロックアウト
  • サーマル・シャットダウン

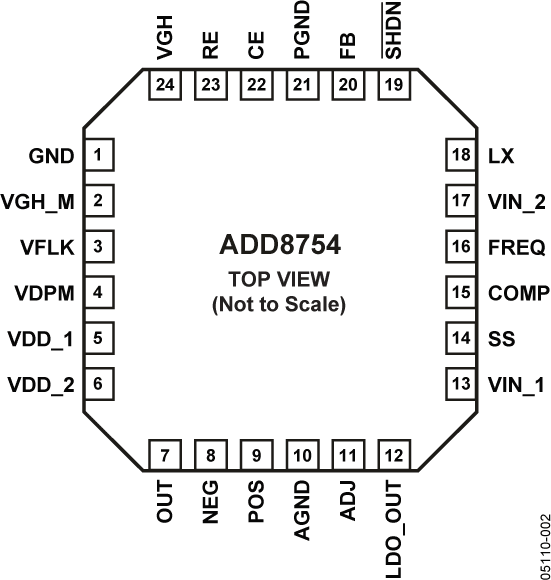

  • 鉛フリーの24ピンLFCSPパッケージ

製品概要

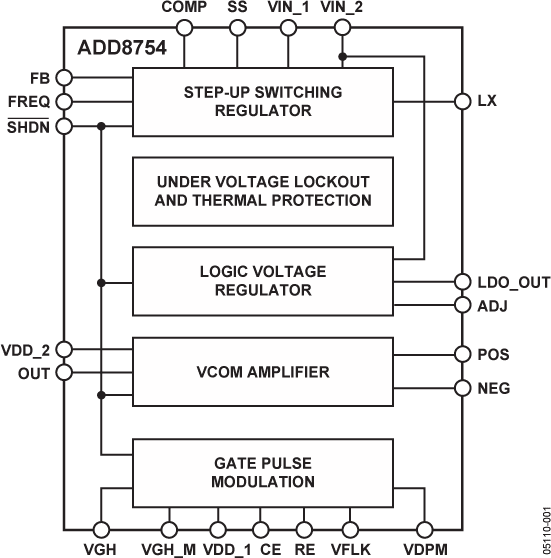

ADD8754はTFT LCDアプリケーション用に最適化されており、外付けのチャージ・ポンプ素子さえあれば、パネル・パワー、VCOM、およびゲート変調に必要なものをすべて提供できます。高周波ステップアップDC/DCスイッチング・レギュレータ、ロジック電圧レギュレータ、VCOMアンプ、ゲート・パルス変調回路がシングル・チップに集積されています。

ステップアップDC/DCコンバータは2A内部スイッチを搭載しており、最大20Vの出力が得られます。650kHzまたは1.2MHzのステップアップ・スイッチング・レギュレータ周波数を選択できるため、簡単にフィルタ処理を実行でき、低ノイズ動作が可能となります。本品は93%の効率を実現しており、ソフト・スタートによってスタートアップ時のインラッシュ電流を制限します。

内部電圧レギュレータは3~5.5Vの入力電圧範囲で動作し、最大350mAの負荷電流を供給します。2.5V、2.85V、3.3Vの3つの出力電圧が選択可能です。

アナログ・デバイセズ独自のVCOMアンプは、300mAのピーク出力電流を供給でき、特にTFTパネル負荷の駆動用として設計されています。

ゲート・パルス変調回路では、高TFTゲート電圧を調整してイメージの質を改善します。集積されたスイッチによって、ゲート・ドライブ電圧に関する遅延や傾斜を個別に調整できます。

ADD8754は-40~+85℃の工業温度範囲で仕様規定され、鉛フリーの24ピンLFCSPパッケージで提供しています。

アプリケーション

  • モニタ、TV、ノートブック用のTFT LCDパネル
  • 製品ライフサイクル icon-recommended 最終販売

    このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
