製品概要
機能と利点
- インダクティブ・ブースト・コンバータをベースとした白色LEDドライバ、
-入力電圧範囲：2.8V～18V、
-内部補償機能、-1MHz固定動作周波数、
-28Vの固定過電圧保護機能、
-ブースト・コンバータ用のソフトスタート機能内蔵
- 最大4LEDまでのドライブ可能な電流源、
-LED電流は各チャンネルで最大25mAまで調整可能、
-PWM入力によるDC電流レベルの輝度制御、
-LEDオープン障害保護機能 - 一般事項
-サーマル・シャットダウン機能、
-アンダー電圧ロックアウト機能、

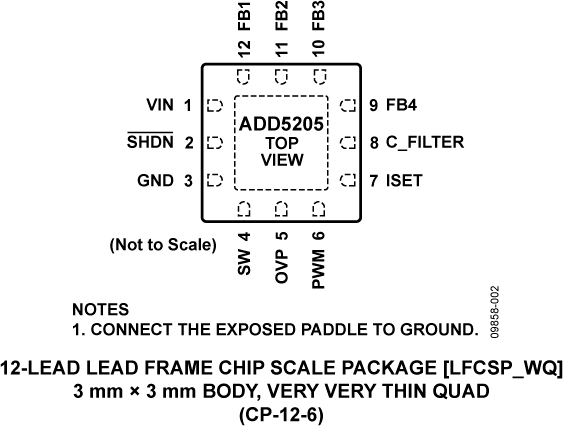

-12ピン、3mm×3mm×0.75mmLFCSPパッケージ
製品概要
ADD5205は、バックライト・アプリケーション向けの白色LEDドライバで、高効率、電流モードおよびステップアップ変換技術をベースとしています。この製品は、0.3Ωのオン抵抗を持つスイッチを内蔵して、1MHzの固定周波数で動作するように、設計されています。ADD5205は、均一した明るさ強度を得るために、4つの安定化された電流源を含んでいます。各電流源は、最大25mAまでの駆動能力を備えています。ADD5205は、複数個がシリーズ接続されたLEDを、±2%の電流マッチングで、4つまでのパラレル・ストリングスをドライブします。このデバイスは、外部抵抗器を使って最大25mAまでドライブできる、調整可能な電流源を提供します。LED電流は、PWMピン上に与えられるＰＷＭ信号入力によって、制御することができます。内部回路は、PWM信号を、外部コンデンサと共にアナログ信号に変換し、LED電流を直線的に制御します。
ADD5205は、障害状態期間でのダメージを防ぐため、複数の安全保護機能を備えています。1つか、またはそれ以上のLEDがオープンになってしまった場合、このデバイスは自動的に障害電流源としてディセーブルになります。内部のソフトスタートは、スタートアップ期間の突入電流を防ぎます。サーマル・シャットダウン保護機能は、温度上昇によるダメージを防ぎます。
ADD5205は、薄型、熱強化型、鉛フリー/RoHS対応、12ピン、3mm×3mm×0.75mmのリード・フレーム・チップスケール・パッケージ（LFCSP）パッケージを採用し、-25℃～+85℃の工業用温度範囲にわたって仕様規定されています。
アプリケーション
- スマートPC、PMP、タブレット型PV、UMPC、ノートブック
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADD5205ACPZ-RL | 材料宣誓書（MD） | 信頼性データ | 12-Lead LFCSP (3mm x 3mm w/ EP) | |
