特長
- 3 軸／デジタル出力の MEMS 振動センシング・モジュール
- 測定範囲: ±50 g
- 超低出力ノイズ密度：26 μg/√Hz（MTCモード）
- 広帯域幅：DC～10kHz（平坦度3dB以内）（RTSモード）
- 組込み高速データ・サンプリング：1軸あたり220kSPS
- 6個のデジタルFIRフィルタ、32タップ（係数）、デフォルト・オプション：
- ハイパス・フィルタのカットオフ周波数: 1 kHz、5 kHz、10 kHz
- ローパス・フィルタのカットオフ周波数: 1 kHz、5 kHz、10 kHz
- ユーザー設定可能なデジタル・フィルタ・オプション（32 個の係数）
- 内蔵FFTを介したスペクトル分析
- 延長されたレコード長：1軸あたり2048ビン（0.42Hz～53.7Hzのサイズのビンをユーザ設定可能）
- 手動またはタイマーベース（自動）のトリガ
- ウィンドウ・オプション: 長方形、ハニング、フラット・トップ
- FFTによるレコードの平均化、最大255レコードまで設定可能
- スペクトルの定義されたアラーム監視、各軸に 6 個のアラーム
- 統計指標の付いた時間領域のキャプチャ
- 長いレコード長: 各軸に 4096 ポイント
- 平均、標準偏差、ピーク、クレスト・ファクタ、歪度、尖度
- 設定可能なアラーム・モニタリング
- リアルタイム・データ・ストリーミング: 各軸に 220 kSPS
- CRC-16 エラー・チェック付きバースト・モード通信
- 保管: 各軸に 10 個のデータ・レコード
- ステータス・フラグのオン・デマンド・セルフ・テスト
- 外部駆動およびタイマー駆動のウェークアップ機能が付いたスリープ・モード
- 温度と電力供給のデジタル測定
- SPI 互換シリアル・インターフェース
- IDレジスタ：工場で再設定されたシリアル番号、デバイスID、ユーザ設定可能ID
- 単電源動作: 3.0 V ～ 3.6 V
- 動作温度範囲: −40°C ～ +105°C
- 125°C（ジャンクション温度）で自動停止
- 23.7 mm × 27.0 mm × 12.4 mm のアルミニウム・パッケージ
- 36 mm の柔軟な 14 ピン・コネクタ・インターフェース
- 質量：13g
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
高性能の振動検知機能（MEMS加速度センサーを使用）と多様な信号処理機能を兼ね備える ADcmXL3021 は、完全な振動検知システムです。状態基準保全システムにおけるスマート・センサー・ノードの開発をシンプルにします。MEMS 加速度センサーの超低ノイズ密度（25 µg/√Hz）により、優れた分解能をサポートします。広い帯域幅（平坦性 5% で DC ～ 10 kHz）により、多くのマシン・プラットフォームで主な振動の特徴を追跡できます。
信号処理には高速データ・サンプリング（220 kSPS）、4096 のサンプル・レコード長、フィルタ処理、ウィンドウ処理、高速フーリエ変換（FFT）、ユーザー設定が可能なスペクトル・アラーム、エラー・フラグが含まれます。シリアル・ペリフェラル・インターフェース（SPI）により、ユーザー設定が可能な幅広い機能や振動データが含まれるレジスタ構造へのアクセスが可能になります。
ADcmXL3021 は、23.7 mm × 26.7 mm × 12 mm のアルミニウム・パッケージに 4 個の取り付けフランジが付いており、標準的な機械ネジで設置する仕様になっています。このパッケージは、（10 kHz を超える）広い周波数範囲にわたってコア・センサーへの機械式結合を提供します。電気的インターフェースは、34.2 mm フレキシブル・ケーブル上の 14 ピン・コネクタを介すため、システムを接続するコネクタでさまざまな位置や方向のオプションが使用できます。
ADcmXL3021 に必要なのは 3.3 V の単電源のみで、−40°C ～ +105°C の動作温度範囲をサポートします。
アプリケーション
- 振動分析
- 状態基準保全システム
- マシンの状態
- 計測器および診断機能
- 安全遮断の検出
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADcmXL3021
資料
Filters
1つが該当
-
すべて
-
データシート
-
すべて
-
English
-
日本語
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
Analog Dialogue 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADCMXL3021BMLZ |
14-lead Module with integrated flex connector (27 mm x 23.7 mm x 12.4 mm)
|
|
- ADCMXL3021BMLZ
- ピン／パッケージ図
-
14-lead Module with integrated flex connector (27 mm x 23.7 mm x 12.4 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 30, 2020
- 20_0212
ADCMXL1021 / ADCMXL3021 Product Enhancement
ADCMXL3021BMLZ
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 30, 2020
- 20_0212
ADCMXL1021 / ADCMXL3021 Product Enhancement
評価用キット 2
EVAL-ADCM

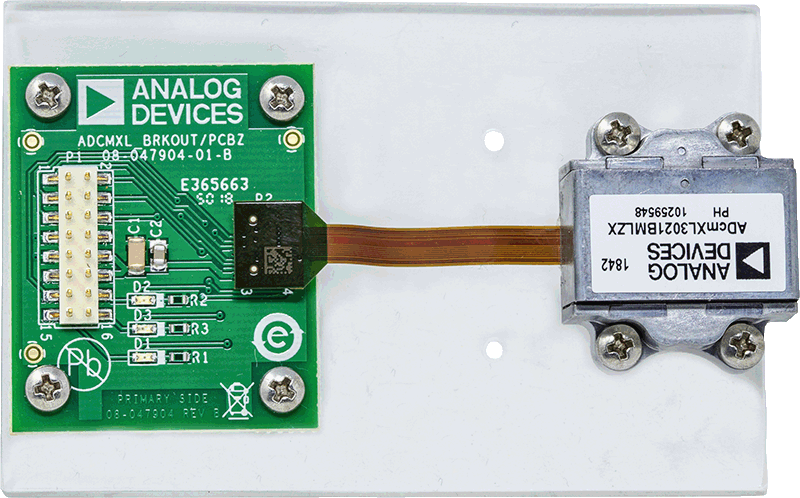

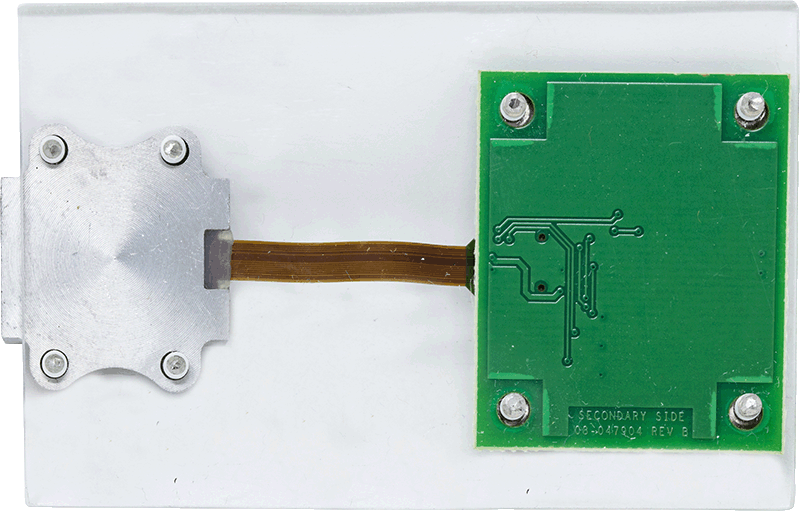

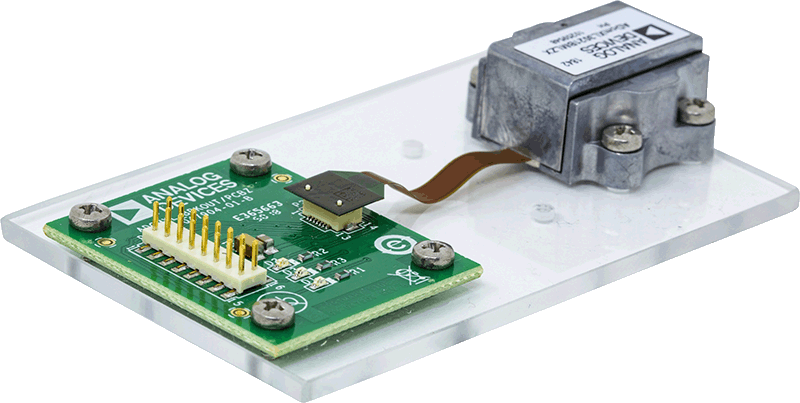

ADcmXL3021評価用キット、広帯域幅／低ノイズの3軸振動センサー
製品の詳細
EVAL-ADCMは、アナログ・デバイセズの3軸デジタル出力MEMS振動センシング・モジュールの性能評価を手早く行うことができる、使いやすいキットです。ADcmXL3021モジュールは、1軸超低ノイズ／広帯域幅のADXL1002加速度センサー3個と、完全に実装されたシグナル・チェーンおよびMCUで構成されており、設定可能なデジタルFIR（有限インパルス応答）フィルタ、内蔵FFTによるスペクトル解析、設定可能なアラーム監視、時間領域キャプチャと統計分析を内蔵しています。EVAL-ADCMはADcmXL3021振動センシング・モジュールのすべての機能の体験を全領域ですぐに提供するため、このモジュールの評価に最適です。
資料
Wired Condition Based Monitoring (CbM) Evaluation Platform
EV-CbM-Pioneer1-1Z / EV-CbM-Pioneer1-2Z 評価用ボード
機能と利点
工業環境ワイヤード状態基準保全（CbM）キットを使用すると、次が可能になります。
- ワイヤード・ソリューションをマシンやテスト・セットアップに迅速に導入する
- アナログ・デバイセズの振動モニタリング用MEMSセンサー技術を評価する。
- 多数のMEMセンサーに対応する柔軟なSPIからRS-485へのエクステンダとしての使用に適用
- アナログ・デバイセズの工業用ワイヤード。センシング向けインターフェースおよびiカプラ®技術を評価する
製品の詳細
Pioneer 1 - ワイヤード状態基準保全評価用プラットフォームは、 ADcmXL3021 3軸振動センサ向け工業環境ワイヤード・リンク・ソリューションを提供します。このプラットフォームは、過酷な工業環境での長いケーブル配線を使って、RS-485ネットワーク上でADcmXL3021を操作するための完全なプラグアンドプレイ・ソリューションを提供します。このシステム・ソリューションは、ハードウェア、ファームウェア（ADcmXL3021内蔵）、PCソフトウェアを組み合わせており、3軸振動モニタリング・ソリューションの迅速な開発と評価を実現します。またハードウェア・ソリューションは、アナログ・デバイセズのMEMsポートフォリオの多数のデバイス向けの柔軟なSPIからRS-485へのエクステンダとしての使用に適しています。
ソリューションの概要
状態基準保全ハードウェア・シングル・チェーンには、Hirose flex PCBコネクタを備えた3軸ADcmXL3021加速度センサーが含まれています。 SPIと割り込み出力機能を備えたADcmXL3021 hi-roseコネクタは、インターフェースPCBに接続され、SPIは長いケーブルを介してリモートのマスタ・コントローラ・ボードに接続し、RS-485物理レイヤに変換されます。SPIからRS-485物理レイヤへの変換は、絶縁または非絶縁型インターフェースPCBを使って達成され、これにはiカプラ®絶縁（ADuM5401/ADuM110N0）およびRS-485/422トランシーバー（ADM4168E/ADM3066E）が含まれます。 このソリューションは、1本の標準ケーブルで電源とデータを組み合わせて送信し、リモートのMEMsセンサー・ノードにおけるケーブルとコネクタのコストを低減します。専用のソフトウェアGUIによってADcmXL3021デバイスの簡易的な構成が可能になり、長いケーブルを介して振動データをキャプチャします。GUIソフトウェアが未加工の時間領域またはFFT波形のデータ可視化を実現します。
2つの評価用キットがあります。EV-CbM-Pioneer1-1Zデモ・キットの一部として提供される内容は次のとおりです。
- マスタ・インターフェース・コントローラ・ボードDEMO-CbM-Master-Z。

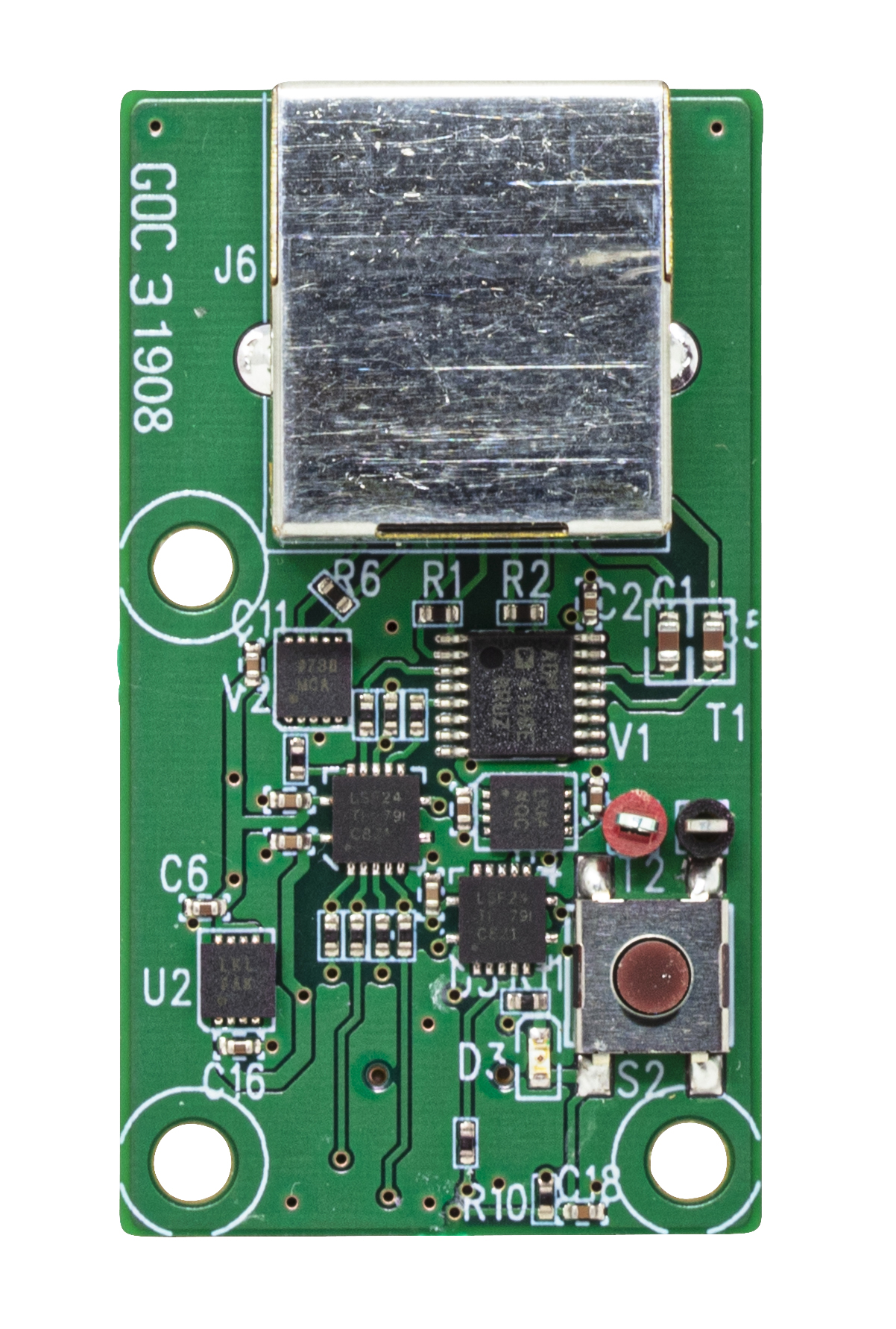

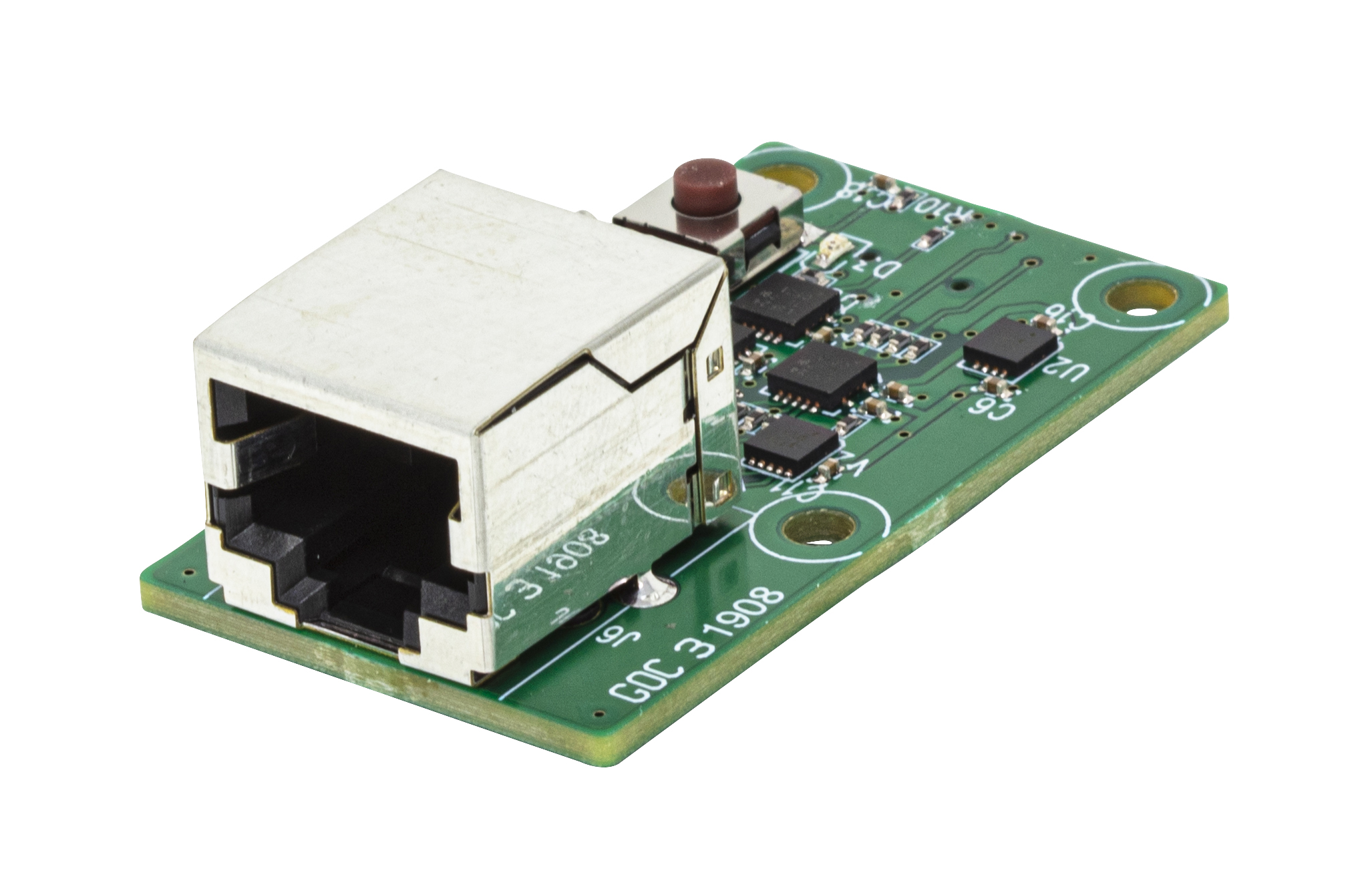

- 複雑さの低い非絶縁型スレーブ・センサー・インターフェース・ボードDEMO-CbM-Slave3-Z。

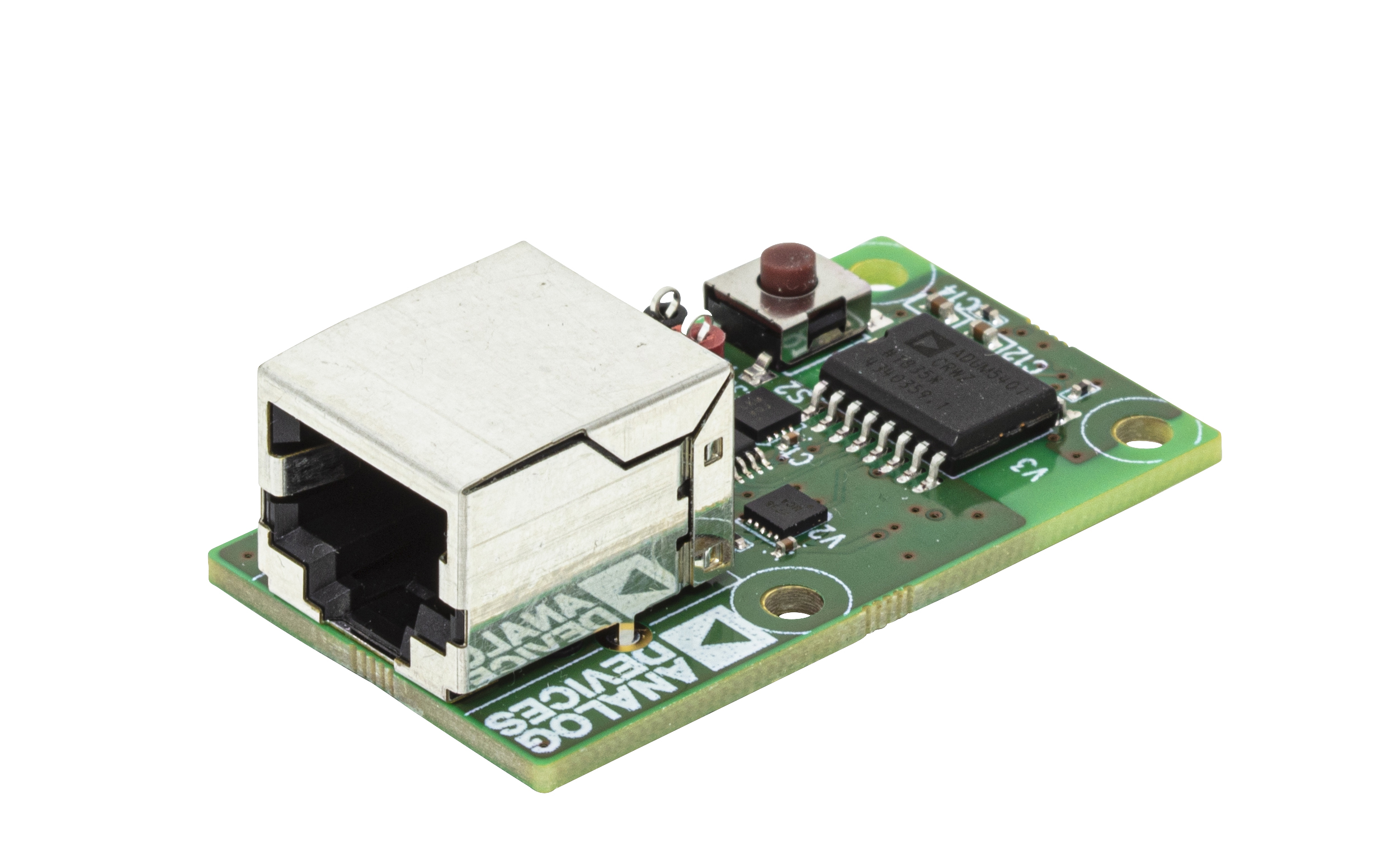

- 複雑さの低い絶縁型スレーブ・センサー・インターフェース・ボードDEMO-CbM-Slave2-Z。
- 2m RJ50ケーブル（194612-02）および10m RJ50ケーブル（194612-10）
- AC/DC電源 - EU/UK/US/AU
EV-CbM-Pioneer1-2Zデモ・キットの一部として提供される内容は次のとおりです。
- すべての EV-CbM-Pioneer1-1Zデモ・キットの内容
- ADcmXL3021BMLZ 14ピン・モジュール。
- Cypress SuperSpeedエクスプローラー・キット（CYUSB3KIT-003）およびUSB 3.0ケーブル。
