ADCMP380

電圧コンパレータ、超低消費電力、リファレンス内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.46
特長
  • 内部リファレンス付きコンパレータ
  • 超低消費電力:ICC=92nA(typ)
  • 下は0.5Vまでの高精度、低電圧モニタリング
  • 全温度範囲にわたり高精度な内部リファレンス・レベル
    • ±1.6%@1V
    • ±2.2%@0.5V
  • イネーブル入力
  • 伝播遅延時間:23μs(typ)
  • オープン・ドレイン型出力
  • 入力グリッジ耐性機能
  • 1.46mm×0.96mm WLCSPパッケージを採用
  • 動作温度範囲:-40℃~+85℃
製品概要
show more Icon

ADCMP380は内部リファレンス付き超低消費電力電圧コンパレータで、汎用アプリケーションでの使用に適しています。このデバイスは超低消費電力なのでバッテリ駆動携帯機器や電力量計のような電力効率が問題になるシステムに最適です。

ADCMP380には0.5Vと1Vの2種類の内部リファレンス(精度は全温度範囲でそれぞれ±2.2%と±1.6%)のオプションがあります;この内部リファレンスによりデバイスは対象とするノードを0.5Vまで高精度にモニタできます。ユーザーはイネーブル入力機能により入力の状態にかかわらず出力を「ロー」に維持できます。

ADCMP380は、6ボール、1.46mm×0.96mm WLCSPパッケージを採用し、-40℃~+85℃の温度範囲にわたって仕様が規定されています。

アプリケーション

  • ポータブル型/バッテリ駆動の装置
  • バッテリ・モニタ
  • 環境発電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.46

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADCMP380-1ACBZ-RL7
  • HTML
  • HTML
ADCMP380-2ACBZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

ADCMP380-EVALZ

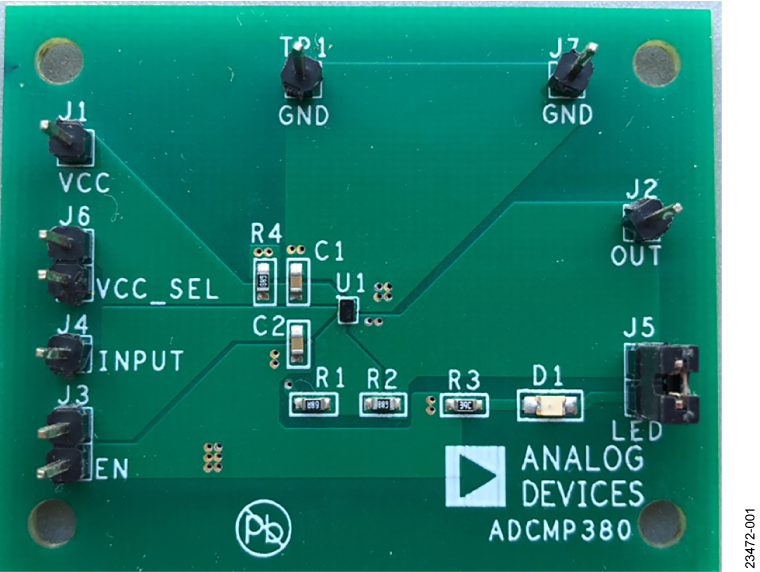

ADCMP380評価用ボード

zoom

ADCMP380-EVALZ

ADCMP380評価用ボード

ADCMP380評価用ボード

機能と利点

  • 設定可能なヒステリシスと精度±2.2%で0.5Vの内部リファレンスを備えた内蔵ADCMP380-2コンパレータ
  • 低電圧モニタリング用の独立した電源電圧および入力ピン(INPUT)
  • 入力条件オーバーライド用のイネーブル・ピン(EN)
  • 出力モニタリング用のLEDに内蔵

製品の詳細

ADCMP380-EVALZは、精度±2.2%の内部リファレンス0.5Vを持つADCMP380-2の超低消費電力の電圧コパレータを評価します。ADCMP380-2の内部精度リファレンスと低入力リーク電流により、ユーザは回路抵抗(R1、R2、およびR4)を通じて対象の電圧を正確に監視できます。これらの抵抗は、必要なヒステリシスを入力に追加し、出力時に発振を防ぐように設定できます。

ADCMP380-EVALZ入力ピン用の独立した電力を使用して、低電圧モニタリングを実現できます。ユーザは、ADCMP380-EVALZ VCC_SELピンに外部ジャンパを配置し、VCCピンの電源電圧とADCMP380-EVALZのモニタリング入力ピンを組み合わせることができます。

ADCMP380-EVALZは、外部ジャンパをADCMP380-EVALZ ENピンに配置してENピンをグラウンドに短絡すると、ADCMP380-EVALZ入力ピン状態に関係なく出力ピンをロー・レベルに維持できます。ADCMP380-EVALZ出力ピンに内蔵発光ダイオード(LED)が配置されており、ADCMP380-EVALZ入力ピン配置に応じてピン・ステータスが監視されます。

ユーザは、内蔵コンパレータをADCMP380-1と交換し、精度が最大±1.6%の内部リファレンス1Vを実現できます。このユーザ・ガイドの例では、ADCMP380-2のみ評価します。監視される入出力電圧のレベルは、ADCMP380-1モデルを使用する場合は異なります。

ADCMP380-2とADCMP380-1の詳細については、ADCMP380のデータシートを参照してください。ADCMP380-EVALZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
