ADAU1467

Sigma DSP, デジタル・オーディオ・プロセッサ, 拡張内蔵メモリおよび I/O 機能搭載

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.34
特長
  • 車載アプリケーション向けに性能評価済み
  • 高性能の SigmaDSP コアにより、低遅延とオーディオ・アプリケーションを実現
    • アクティブ・ノイズ・キャンセレーション(ANC)
    • エコーキャンセラーおよびノイズ・リダクション(ECNR)
    • サラウンド・サウンド・アルゴリズム
  • ADAU1462/ADAU1463/ADAU1466 モデルに比べて増加した I/O および/または大容量の内部メモリ
  • カスタム・シグナル・フローの開発が行える独自のグラフィカル統合開発環境(IDE)、SigmaStudio を搭載
  • 事前定義済みのビルディング・ブロックで必要な機能をすべて備えたツールボックス
    • 実績あるソリューションで設計時間を短縮
    • 直感的なシステム設計
  • 294.912 MHz、32 ビット SigmaDSP コア、1.2 V
    • 24 キロワードのプログラム・メモリ
    • 80 キロワードのパラメータ/データ RAM
    • 48 kHz でサンプルあたり 6144 個の SIMD 命令
    • 48 kHz で 1600 ms のデジタル・オーディオ・ディレイ・プール
  • オーディオ I/O およびルーティング
    • 割り当て可能なパラレル・データ・ピン付き 4 個のシリアル入力ポートと 4 個のシリアル出力ポート(合計で最大 32 個のシリアル・データ・ピン)
    • サンプル・レート最大 192 kHz の 48 チャンネル、32 ビット・デジタル I/O
    • I2S/左詰め/右詰めの柔軟な構成、シリアル・データ・ピン上に最大 16 チャンネルの TDM フォーマット
    • 8 個のステレオ ASRC、比率 1:8 ~最大 7.75:1、139 dB ダイナミック・レンジ
    • 192 kHz のステレオ S/PDIF 入出力
    • 4 個の PDM マイクロフォン入力チャンネル
    • マルチチャンネル、バイト・アドレス指定可能な TDM シリアル・ポート
  • 水晶発振器からマスター・クロックを生成するクロック発振器
  • インテジャー PLL および柔軟なクロック・ジェネレータ
  • ダイ温度センサー内蔵
  • I2C および SPI 制御インターフェース(スレーブ、マスター)
    • スタンドアロン動作
    • シリアル EEPROM からのセルフブート
    • 8 チャンネル、10 ビット SAR 補助制御 ADC
    • 26 個のデジタル制御/出力用汎用ピン
  • 1.8 V ~ 3.3 V 電源で 1.2 V を生成するオンチップ・レギュレータ

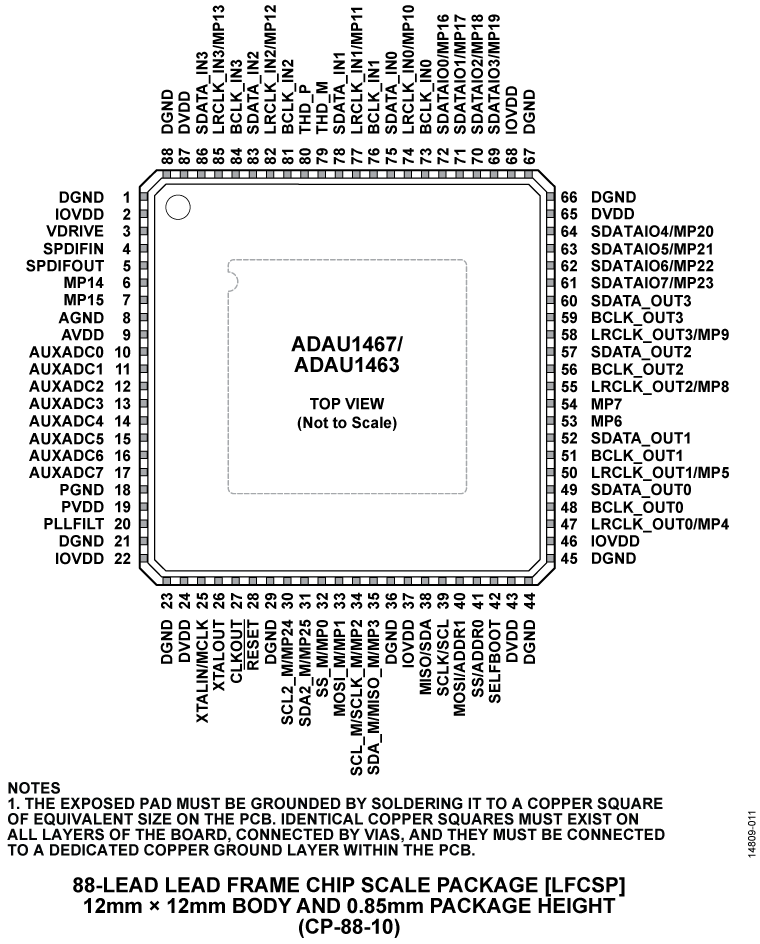

  • 6 mm 露出パッド付きの 88 ピン 12 mm × 12 mm LFCSP パッケージ
    • 温度範囲: −40 °C ~ +105 °C

製品概要
show more Icon

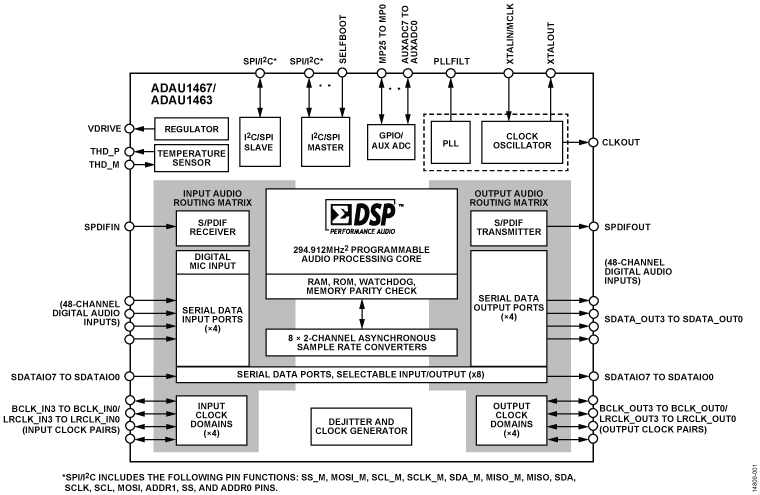

ADAU1463/ADAU1467 は、前世代の SigmaDSP® デバイスのデジタル信号処理機能をはるかに上回る、車載向けに性能評価済みのオーディオ・プロセッサです。 ピン、レジスタ相互互換で、ADAU1450/ADAU1451/ADAU1452 SigmaDSP® プロセッサとも互換性があります。 再構成されたハードウェア・アーキテクチャは、効率的なオーディオ処理を実現するように最適化されています。 オーディオ処理アルゴリズムは、ストリーム処理(サンプルごと)、マルチレート処理、ブロック処理パラダイムのシームレスな組み合わせをサポートします。 グラフィカル・プログラミング・ツール、SigmaStudio によって、直感的でインタラクティブ、効果的な信号処理フローを作成できます。 強化されたデジタル・シグナル・プロセッサ(DSP)コア・アーキテクチャでは、前世代の SigmaDSP よりもはるかに少ない数の命令で、さまざまなオーディオ処理アルゴリズムを実行できるため、コードの効率が大幅に向上します。

1.2 V、32 ビット DSP コアは最大 294.912 MHz の周波数で動作し、標準のサンプル・レート 48 kHz でサンプルあたり最大 6144 個の命令を実行できます。 複数のフラクショナル・インテジャー出力を持つ柔軟なフェーズロック・ループ(PLL)など、パワフルなクロック・ジェネレータ・ハードウェアで、業界標準のオーディオ・サンプル・レートをすべてサポートしています。幅広い範囲の非標準レートは、同時に最大 15 個のサンプル・レートを生成できます。 これらのクロック・ジェネレータと、オンボード非同期サンプル・レート・コンバータ(ASRC)、柔軟なハードウェア・オーディオ・ルーティング・マトリックスにより、ADAU1462/ADAU1466 は複雑なマルチレート・オーディオ・システムの設計を大幅に簡略化する理想的なオーディオ・ハブとなっています。

ADAU1463/ADAU1467 には 4 個の入力シリアル・ポートと 4 個の出力シリアル・ポートがあります。 それぞれのポートには、いずれかのクロックをマスターまたはスレーブとして動作可能な完全非同期クロック領域があります。 また、各シリアル・ポートは複数のデータ・ラインをサポートしています。 8 個のピンの各 SDATAIO ピンを 4 個の入力シリアル・ポートと 4 個の出力シリアル・ポートのいずれかと関連付けることができます。 複数のデータ・ピンを備えたシリアル・ポートは 1 つのビット・クロックとフレーム・クロックを使用して、オーディオ・データの追加チャンネルを送信または受信できます。 これにより、オーディオ I/O のチャンネルが多くなるため、シリアル・ポートを高速で実行する必要がなくなります。 また、複数の同期ペリフェラルとのシリアル・オーディオ通信も可能になります。 追加のデータ・ピンは 2 ~ 8 つのチャンネルを伝送できます。 これらの拡張されたシリアル・オーディオ・ポートと、クロック・ジェネレータ、オンボード非同期サンプル・レート・コンバータ(ASRC)、柔軟なハードウェア・オーディオ・ルーティング・マトリックスにより、ADAU1463/ADAU1467 は複雑なマルチレート・オーディオ・システムの設計を大幅に簡略化する理想的なオーディオ・ハブとなっています。

ADAU1463/ADAU1467 は、幅広いタイプの A/D コンバータ(ADC)、D/A コンバータ(DAC)、デジタル・オーディオ・デバイス、アンプ、設定自由度の高いシリアル・ポートを備えた制御回路、I2C、シリアル・ペリフェラル・インターフェース(SPI)、Sony/Philips Digital Interconnect Format(S/PDIF)インターフェース、汎用入出力(I/O)ピンと連携します。 専用デシメーション・フィルタは、最大 4 個の MEMS マイクロフォンの PDM 出力をデコードできます。

ADAU1463/ADAU1467 には独立した I2C/SPI スレーブおよびマスター制御ポートがあります。 これにより、両方の制御ポートでは、ADAU1462/ADAU1466 をマイクロコントローラなどの外部マスター・デバイスからプログラムして制御したり、スレーブ・ペリフェラルを直接プログラムして制御したりすることができます。 セルフブート機能とマスター制御ポートによって、複雑なスタンドアロン・システムを実現できます。

アプリケーション

  • 車載オーディオ処理
    • ヘッド・ユニット
    • ナビゲーション・システム
    • リア・シート・エンターテイメント・システム
    • DSP アンプ(サウンド・システム・アンプ)
  • 民生向けおよびプロフェッショナル向けオーディオ処理

ADAU1463/ADAU1467 評価用ボードは 2017 年 10 月に発売予定です。それまで、ADAU1463/ADAU1467 製品とレジスタ互換性がある ADAU1452 評価用ボード のご使用をお勧めします。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAU1467WBCPZ300
  • HTML
  • HTML
ADAU1467WBCPZ300RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 14, 2021

- 20_0257

CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 14, 2021

- 20_0257

arrow down

CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

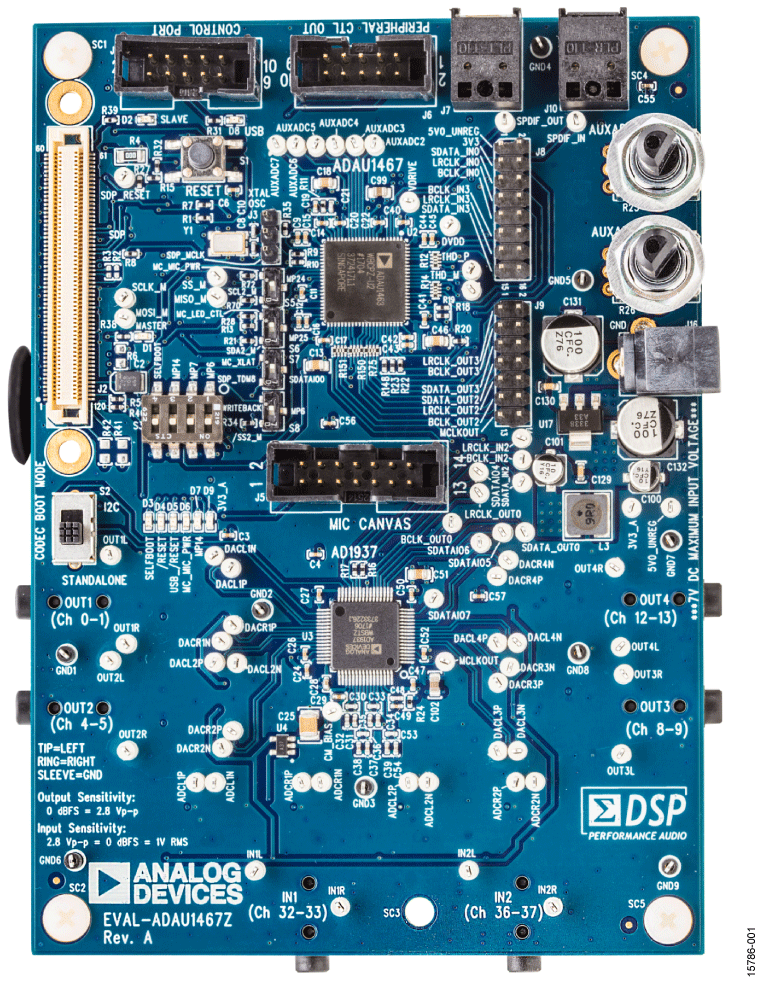

EVAL-ADAU1467Z

ADAU1463 および ADAU1467 SigmaDSP オーディオ・プロセッサの両方で使用できる評価用ボード

zoom

EVAL-ADAU1467Z

ADAU1463 および ADAU1467 SigmaDSP オーディオ・プロセッサの両方で使用できる評価用ボード

ADAU1463 および ADAU1467 SigmaDSP オーディオ・プロセッサの両方で使用できる評価用ボード

機能と利点

  • 4 個のアナログ入力
  • 8 個のアナログ出力
  • ステレオ S/PDIF 入出力
  • セルフブート EEPROM
  • ボード外ペリフェラルに接続するヘッダ

製品の詳細

このボードは、ADAU1467/ADAU1463 SigmaDSP® プロセッサの評価とソフトウェア開発に適したデバイスです。 ADAU1467 と ADAU1463 は機能は同一ですが、ADAU1467 は ADAU1463 以上のプログラム・メモリとデータ・メモリを備えています。 この評価用ボードで ADAU1463 を評価する際は、図 16 に示すように、 ADAU1467 ではなく ADAU1463 ブロック(SigmaStudio の通信設定セクションを参照)を選択してください。この操作によりコンパイラで ADAU1463 にマッチするようメモリ割り当てが制限されます。 このユーザー・ガイドに記載されているこれ以外の手順と説明は、ADAU1463 と ADAU1467 で同一です。


この評価用ボードは ADAU1467 のデジタル・シリアル・オーディオ・ポートへのアクセスを提供します。 4 つのアナログ入力と 8 つのアナログ出力は評価用キットに含まれている AD1937 コーデックによって提供されます。 スイッチを使用すると、マルチプレクサ機能を備えた多くのピンによって提供される代替機能の評価が可能になり、多数のヘッダは、シリアル・オーディオ・ポート、マスターおよびスレーブ制御ポートにアクセスを提供します。 これらの選択可能なモードとヘッダにより、EVAL-ADAU1467Z は、大型のアプリケーション回路のプロトタイピング、また初期デバイス評価に最適です。 ADAU1467 コアは、USB インターフェース(USBi)を介して評価用ボードに接続される、アナログ・デバイセズの SigmaStudio® ソフトウェアを使って設定します。 オンボード EEPROM(Electronically Erasable Programmable Read Only Memory)はセルフブート・モードに設定できます。 評価用ボードの電力供給は 6 V DC 電源で、ボードの必要電圧にレギュレートされます。 プリント基板(PCB)は 4 層設計、内層はグラウンド・プレーンと電源プレーンです。 外部アナログ入出力用のコネクタと、Sony/Philips Digital Interface(S/PDIF)光学インターフェースを備え、 内蔵の発振回路とオンボード 12.288 MHz パッシブ水晶発振器がマスター・クロックを提供します。


詳細については、ADAU1467 および AD1937 のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。
