ADA4861-3：トリプル・オペアンプ、高速、低価格 (Rev. A)9/10/2008
類似製品
ADA4891-3
Higher Bandwidth, Lower noise, low Ibias (CMOS), but reduced supply range (5V instead of 10V)
製品概要
機能と利点
- 高速
730MHzの－3dB帯域幅
スルーレート：625V/μs
セトリング時間：13ns（～0.5％） - 広い電源範囲：5～12V
- 低消費電力：6mA／アンプ
- 0.1dB平坦性：100MHz
- 微分ゲイン：0.01％
- 微分位相：0.02°
- 低電圧オフセット：100μV（typ）
- 高出力電流：25mA
- パワーダウン
製品概要
ADA4861-3は、トータル性能に優れた低価格、高速のトリプル電流帰還型オペアンプです。730MHz（－3dB）の帯域幅と625V/μsのスルーレートを提供するこのアンプは、多くの高速アプリケーションに最適です。低価格、優れた微分ゲイン（0.01％）と微分位相（0.02°）、0.1dBの平坦性（100MHzまで）など、民生用ビデオ、業務用ビデオのいずれにも理想的な特性を備えています。＋5V～±5Vの電源電圧で動作し、使用する電源電流はアンプ当たりわずか6mAです。消費電力をさらに低減するために、各アンプはパワーダウン機能を備えており、使用していないときの電源電流は0.3mA／アンプにまで下がります。
14ピンSOICパッケージを採用し、－40～＋105℃の拡張工業用温度範囲で動作します。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
お望みのプライスのアンプで、お望みのパフォーマンスを。1/1/2000
-
アドバンスドTVソリューション1/1/2000
-
FAQ7/26/2017
-
Amplifiers for Video Distribution3/8/2008
-
High Speed Amplifiers Selection Table2/27/2008
ツールおよびシミュレーション
SPICE Models
CIR
ADA4861 SPICE Macro Model
4.91 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

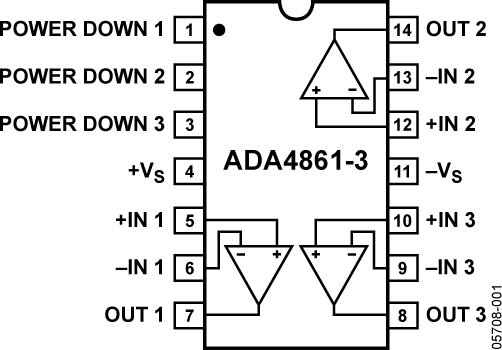

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADA4861-3YRZ | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC | |
| ADA4861-3YRZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
