製品概要
機能と利点
- 高速
- -3 dB 帯域幅: 190 MHz（G = +5）
- スルーレート: 820 V/μs @ RLOAD = 50 Ω
- 広い出力振幅
- 20.4 V p-p 差動、RLOAD = 100 Ω、12 V 電源使用時
- 高出力電流
- 低ひずみ
- -95dBc（typ）@ 1MHz、VOUT = 2 Vp-p、G = +5、RLOAD = 50 Ω
- -69dBc（typ）@ 10MHz、VOUT = 2 Vp-p、G = +5、RLOAD = 50 Ω
- パワー・マネージメントとシャットダウン
- 制御入力は CMOS レベル互換
- シャットダウン静止時電流; 0.65 mA／アンプ
- 調整可能な低い静止時電流: 3.9 mA ～ 7.6 mA／アンプあたり
製品概要
ADA4310-1は、2つの高速、電流帰還型オペアンプで構成されています。高出力電流、広帯域幅および高速のスルーレートを備えているため、ADA4310-1は、高い直線性を持つ一方低インピーダンス負荷をドライブする必要のある、広帯域アプリケーションにとっては、優れた選択肢です。
ADA4310-1は、パワー・マネージメント機能を採用しており、シャットダウン機能とアンプの静止時電流の最適化機能を提供します。CMOS互換のパワーダウン制御ピン（PD1とPD0）によって、ADA4310-1は次の4種の異なるモードでの動作が可能となっています；フル・パワー、ミディアム・パワー、ロー・パワー及び完全なパワーダウン。パワーダウン・モードでは、静止時電流はわずか0.65 mA/アンプまで低下し、一方アンプの出力は高インピーダンス状態になります。
ADA4310-1は、熱伝導を改善するための露出パッド付きで、熱的に強化された10ピンMSOPと熱的に強化された4mm×4mm、16ピンLFCSPパッケージで供給されます。ADA4310-1は、拡張工業用温度範囲-40℃～+85℃にわたっての動作が仕様規定されています。
アプリケーション- ホーム・ネットワーク・ライン・ドライバ
- ツイストペア・ライン・ドライバ
- パワーライン通信
- ビデオライン・ドライバ
- ARBライン・ドライバ
- I/Qチャンネル・アンプ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
High Speed Amplifiers Selection Table2/27/2008
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

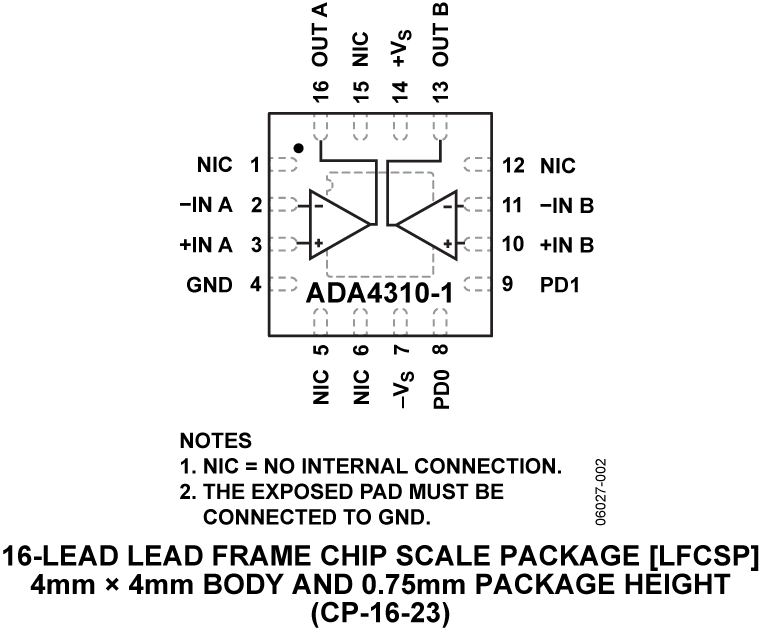

| ADA4310-1ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (4mm x 4mm w/ EP) | |

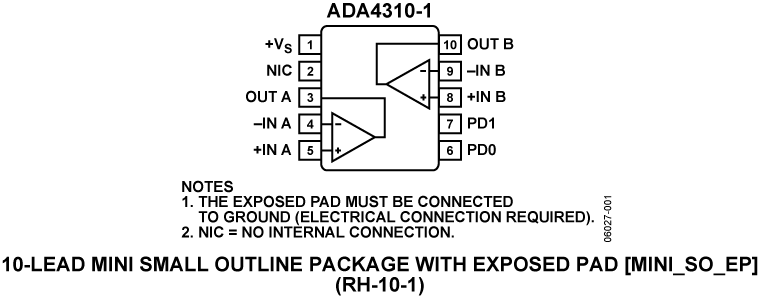

| ADA4310-1ARHZ | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| ADA4310-1ARHZ-R7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| ADA4310-1ARHZ-RL | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ |
