ADA4077-2S: Military Data Sheet1/15/2016
製品概要
機能と利点
- 低オフセット電圧
- 低オフセット電圧ドリフト
- 低入力バイアス電流：
<1.0 nA（max）@ TA = 25°C - 低電圧ノイズ密度：
6.9 nV/√Hz @ f = 10 KHz、TA = 25°C - CMRR、PSRR、Avo：>120 dB min
- 低電源電流：400 μA／アンプ typ
- 広いゲイン帯域幅積：3.4 MHz @ ±5 V
- 両電源動作：±2.5 V ～ ±15 V
- ユニティ・ゲインで安定動作
- 位相反転なし
製品概要
デュアル・オペアンプADA4077-2Sは、極めて低いオフセット電圧およびドリフト、低入力バイアス電流、低ノイズおよび低消費電力を特長としています。出力は1000 pFを超える容量性負荷に対して、外部補償なしで安定に動作します。
このオペアンプのアプリケーションにはセンサー信号処理（熱電対、RTD、ストレーン・ゲージなど）、プロセス制御のフロントエンド・アンプ、光／無線伝送システムの高精度ダイオード・パワー測定があります。ADA4177-2Sはライン電源使用の計測機器、ポータブル計測機器、高精度フィルタ、電圧又は電流の計測器、レベル設定回路で有効です。

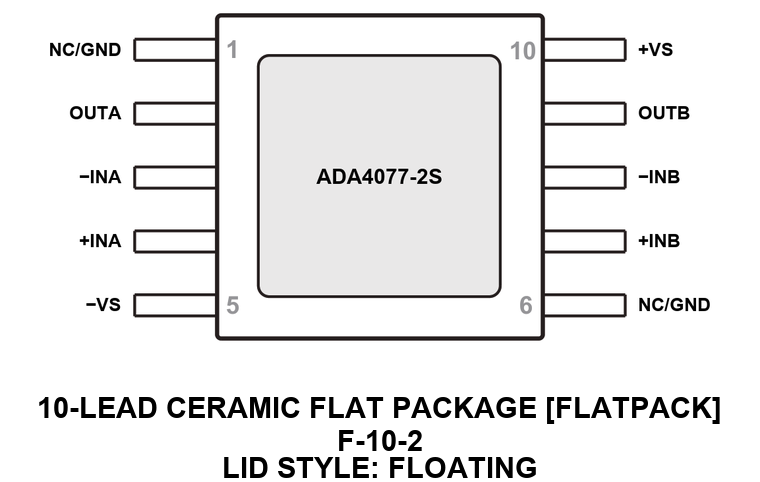

ADA4077-2Sは10ピンフラットパック・パッケージを採用しています。
アプリケーション
- 防衛および宇宙
- 光ネットワーク制御回路
- 計測機器
- センサーおよび制御：熱電対、RTD、シャント電流計測
- 高精度フィルタ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
-
ADA4077-2S High Dose Radiation Report1/21/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADA4077
ADA4077-1
ADA4077-2
ADA4077-4
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
設計ツール
オペアンプ誤差バジェット・カリキュレータ
このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| 5962L1423302VXA | 材料宣誓書（MD） | 信頼性データ | CER. FLATPACK WITH LEADS | |
| 5962R1423301VXA | 材料宣誓書（MD） | 信頼性データ | CER. FLATPACK WITH LEADS | |
| ADA4077-2AF-EMX | 材料宣誓書（MD） | 信頼性データ | CER. FLATPACK WITH LEADS | |
