AD9957
AD9957
Info :
新規設計に推奨
Info :
新規設計に推奨
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$26.93
特長
- 1GSPSの内部クロック速度（最大400MHzのアナログ出力）
- 1GSPSの14ビットDAC内蔵
- 250MHzの入力データレート
- 位相ノイズ≦－125dBc/Hz（400MHzキャリア＠1kHzオフセット）
- 優れた動的性能：80dBを超える狭帯域SFDR
- シフト・キーイング用の8つのプログラマブルなプロファイル
- SIN(x)/(x)補正（逆SINCフィルタ）
- 基準クロック逓倍器
- 水晶1個で動作する発振器を内蔵
- ソフトウェア制御とハードウェア制御によるパワーダウン
- RAMを内蔵
- 位相変調機能
- マルチチップ同期
- Blackfin SPORTと容易にインターフェース
- 4～252倍のインターポレーション係数
- インターポレーションDACモード
- ゲイン制御DAC
- 最大2GHzまでの基準クロックを可能にする内部分周器
- 1.8Vおよび3.3V電源
- 100ピンTQFP_EPパッケージを採用
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

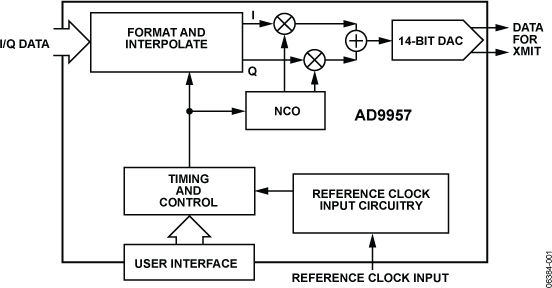

AD9957は、コスト、サイズ、消費電力、動的性能が重要な通信システムに最適なユニバーサルなI/Q変調器／アジャイル・アップコンバータです。高速のダイレクト・デジタル・シンセサイザ（DDS）、高性能な高速14ビットD/Aコンバータ（DAC）、クロック乗算器回路、デジタル・フィルタ、その他のDSP機能をシングル・チップに集積しています。AD9957は、有線または無線通信システムでのデータ伝送用にベースバンドのアップコンバージョンを行います。
AD9957は、AD9857とAD9856を含む直交デジタル・アップコンバータ（QDUC）ファミリーの3番目の製品であり、動作速度、消費電力、スペクトル性能の面で性能アップしています。先行製品とは異なり、I/Qベースバンド・データ用の16ビット・シリアル入力モードに対応します。シングル・トーン、サイン波ソース、または補間DACの動作に設定できます。
リファレンス・クロック入力回路には、水晶発振器、高速2分周入力、リファレンス・クロック周波数の乗算用の低ノイズPLLがあります。
制御機能のユーザ・インターフェースには、Blackfin DSPのSPORTに簡単に接続できるシリアル・ポート、信号パラメータ（位相、周波数、振幅）の高速かつ容易なシフト・キーイングが可能なプロファイル・ピンが備わっています。
アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$26.93
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9957
資料
16
Filters
1つが該当
すべて
-
すべて
-
アプリケーション・ノート
-
データシート
-
評価用設計ファイル
-
技術記事
-
ユーザ・ガイド
-
よく聞かれる質問
すべて
-
すべて
-
English
-
中国語
-
日本語
データシート
4
更新 06/26/2008
English
AD9957: 1 GSPS Quadrature Digital Upconverter with 18-Bit I/Q Data Path and 14-Bit DAC Data Sheet (Rev.F)
アプリケーション・ノート
6
更新 02/05/2008
English
更新 02/05/2008
中国語
AN-922: 数字脉冲整形滤波器基础知识 (Rev.0)
1582 kB
HTML
更新 01/11/2024
English
HTML
更新 01/11/2024
中国語
HTML
更新 11/20/2020
English
HTML
更新 11/20/2020
中国語
評価用設計ファイル
2
xls
更新 09/25/2010
English
PLL Loop Filter Tool
5336 kB
xls
更新 09/25/2010
中国語
PLL环路滤波器工具
1288 kB
技術記事
1
URL
更新 09/01/2006
English
ユーザ・ガイド
2
更新 11/09/2010
English
更新 11/09/2010
中国語
UG-208: AD9957评估板用户指南
1296 kB
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
10
データシート 3
ユーザ・ガイド 1
アプリケーション・ノート 3
技術記事 1
評価用設計ファイル 1
よく聞かれる質問 1
設計リソース 2

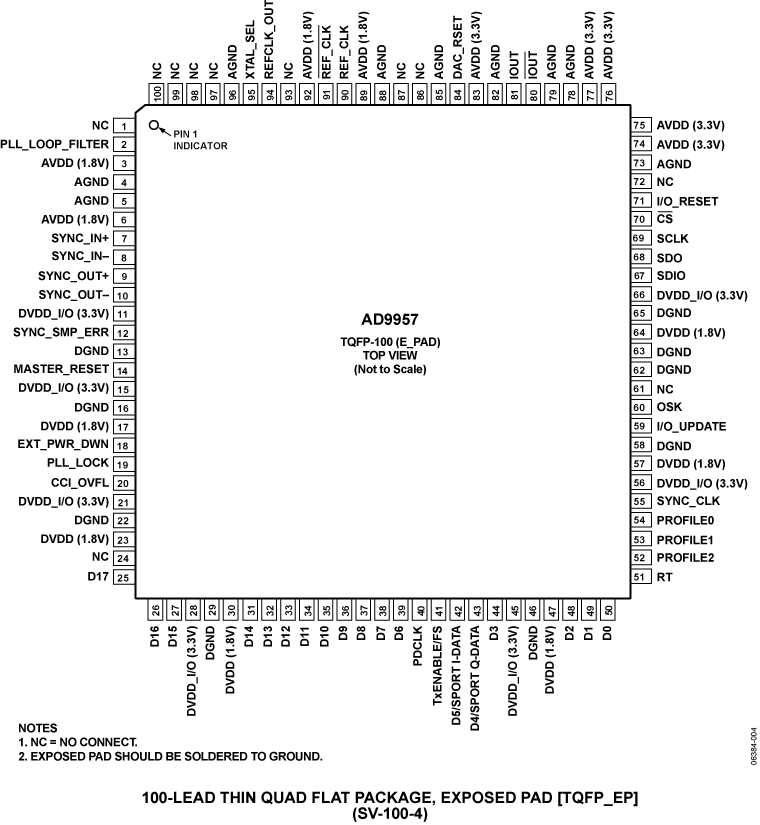

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9957BSVZ |
100-Lead TQFP w/ EP
|
|
|
| AD9957BSVZ-REEL |
100-Lead TQFP w/ EP
|
|
- AD9957BSVZ
- ピン／パッケージ図
-
100-Lead TQFP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9957BSVZ-REEL
- ピン／パッケージ図
-
100-Lead TQFP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 15, 2016
- 14_0258
Assembly Transfer of Selected 14x14 LQFP, 14x14 LQFP_EP and 7x7,10x10,12x12,14x14 TQFP_EP Products to Amkor Philippines
AD9957BSVZ
製造中
AD9957BSVZ-REEL
製造中
3 24, 2011
- 11_0065
AD9957 die change
AD9957BSVZ
製造中
AD9957BSVZ-REEL
製造中
6 16, 2009
- 09_0027
Conversion to Laser Mark for the LQFP Packages (Single Grades)
AD9957BSVZ
製造中
AD9957BSVZ-REEL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 15, 2016
- 14_0258
Assembly Transfer of Selected 14x14 LQFP, 14x14 LQFP_EP and 7x7,10x10,12x12,14x14 TQFP_EP Products to Amkor Philippines
AD9957BSVZ
製造中
AD9957BSVZ-REEL
製造中
3 24, 2011
- 11_0065
AD9957 die change
AD9957BSVZ
製造中
AD9957BSVZ-REEL
製造中
6 16, 2009
- 09_0027
Conversion to Laser Mark for the LQFP Packages (Single Grades)
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-AD9957
AD9957 Evaluation Board
AD9957 Evaluation Board
機能と利点
- 1 GSPS internal clock speed (up to 400 MHz analog output)
- Integrated 1 GSPS 14-bit DAC
- 250 MHz I/Q data throughput rate
- Phase noise ≤ −125 dBc/Hz (400 MHz carrier @ 1 kHz offset)
- Excellent dynamic performance >80 dB narrow-band SFDR
- 8 programmable profiles for shift keying
- Sin(x)/(x) correction (inverse sinc filter)
- Reference clock multiplier
- Internal oscillator for a single crystal operation
- Software and hardware controlled power-down
- Integrated RAM
- Phase modulation capability
- Multichip synchronization
- Easy interface to Blackfin SPORT
- Interpolation factors from 4× to 252×
- Interpolation DAC mode
- Gain control DAC
- Internal divider allows references up to 2 GHz
- 1.8 V and 3.3 V power supplies
- 100-lead TQFP_EP package
製品の詳細
The AD9957 is a 1 GSPS quadrature digital upconverter with a 14-bit DAC.
The evaluation board software provides a graphical user interface for easy communication with the device along with many user friendly features such as the mouse-over effect, which clarifies elements by hovering the mouse over the element.
Use the user guide in conjunction with the AD9957 data sheet.
