機能と利点
- 6dBゲインの56MSPS相関ダブル・サンプラ（CDS）
- 水平RGタイミング・ドライバ内蔵
- 2.7V単電源動作（min）
- Precision Timing™コア、56MSPSで0.37nsの分解能
- 低消費電力CMOS：105mW＠2.7V（115mW＠3.0V）
- 48ピンLQFP、48ピンLFCSPパッケージ
製品概要
新規設計での推奨製品：AD9940は今後の新規設計での採用には推奨しません。
AD9970：AD9940およびAD9941の両者に比較すると、より低消費、より優れた性能および機能的です。

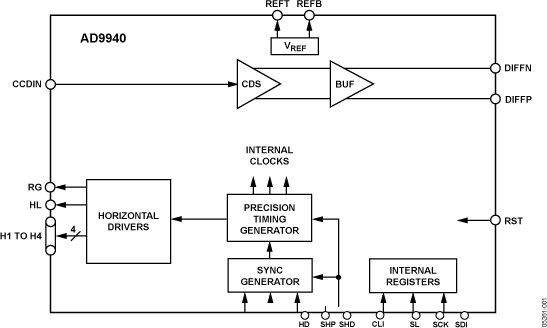

AD9940は、高速デジタル画像処理アプリケーション向けの高速相関ダブル・サンプラ（CSD）です。Precision Timingコアを使用するプログラマブル・タイミング・ドライバを内蔵しており、固定ゲイン6dBの56MHz CDSアンプ、内部電圧リファレンス電源、CCD画像処理システムに必要なあらゆる高速クロックのタイミング制御を備えています。Precision Timingコアにより、0.37nsの分解能で高速クロックを調整できます。出力バッファもあり、PCBトレース用のドライブ強度が得られ、AD9941などのイメージ・シグナル・プロセッサとの直接接続が可能です。
AD9940は、CDSやVGA/ADC回路を別々のPCボードに搭載しなければならないアプリケーションに最適です。AD9940の完全差動出力は、差動入力AD9941との接続において優れた信号の完全性を保証します。2.7V単電源で動作し、代表的な消費電力は105mW（H/RGドライブ電流を除く）です。48ピンLQFPパッケージと48ピンLFCSPパッケージがあります。
アプリケーション
- 業務用HDTVカムコーダ
- 業務用／ハイエンド・デジタル・カメラ
- 放送用カメラ
- 工業用高速カメラ
- 高速データ・アクイジション・システム
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

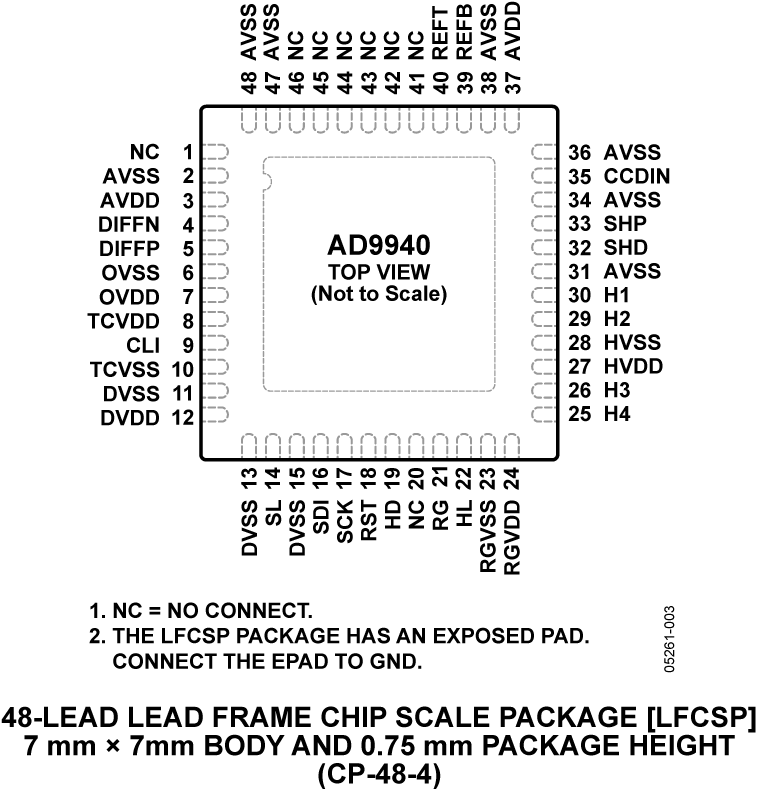

| AD9940BCPZ | 材料宣誓書（MD） | 信頼性データ | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | |
| AD9940BCPZRL | 材料宣誓書（MD） | 信頼性データ | 48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP) | |
| AD9940BSTZ | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| AD9940BSTZRL | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ウェハ・ファブリケーション・データ |
