特長
- アナログ/デジタルコア用電源電圧：1.8V
- 軽減範囲を備えたシリアル・データ・リンク
- LVDS出力
- 相関ダブル・サンプリング（CDS）：-3dB、0dB、+3dBと+6dBゲイン
- 6dB～42dBの10ビット可変ゲイン・アンプ(VGA)
- 14ビット、65MHzのADC
- 可変レベル制御付き黒レベル・クランプ機能
- 完全タイミング・ジェネレータ内蔵
- Precision Timing コア分解能：240ps＠65MHz
- 3Vの水平ドライバとRGドライバを内蔵
- 5mm×5mm、32ピンLFCSP_VQパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

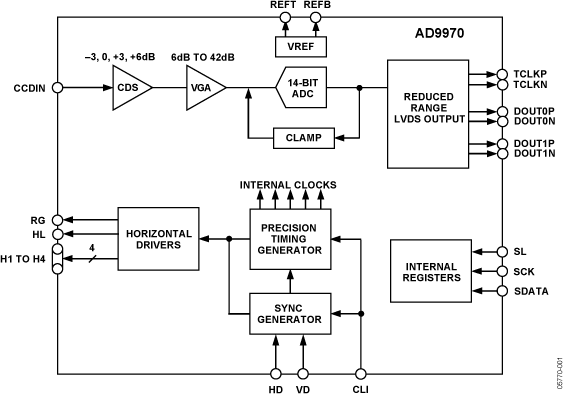

アナログ・フロントエンドは、黒レベルへのクランプ機能、CDS、VGAおよび65MSPS、14ビットA/Dコンバータが含まれています。タイミング・ドライバは、RG、HLとH1～H4のための高速CCDクロック・ドライブを提供します。動作は、3線式シリアル・インターフェースを介してプログラムされます。
この製品は、省スペース、5mm×5mmの32ピンLFCSP_VQパッケージを採用し、動作温度範囲-25℃～+85℃にわたって仕様化されています。
アプリケーション
- 業務用HDTVカムコーダ
- 業務用/ハイエンド・デジタル・カメラ
- 放送用カメラ
- 工業用高速カメラ
- 高速データ・アクイジション・システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9970BCPZ |

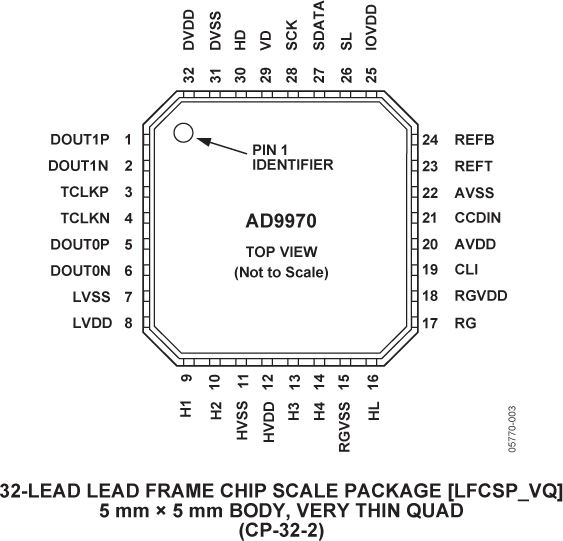

32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD9970BCPZRL |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| AD9970BCPZRL7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- AD9970BCPZ
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9970BCPZRL
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD9970BCPZRL7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9970BCPZ
AD9970BCPZRL
AD9970BCPZRL7
9 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
AD9970BCPZ
AD9970BCPZRL
AD9970BCPZRL7
8 11, 2014
- 14_0140
Specification Change for AD9970, AD9971, AD9973 and AD9977
AD9970BCPZ
AD9970BCPZRL
AD9970BCPZRL7
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9970BCPZ
AD9970BCPZRL
AD9970BCPZRL7
9 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
AD9970BCPZ
AD9970BCPZRL
AD9970BCPZRL7
8 11, 2014
- 14_0140
Specification Change for AD9970, AD9971, AD9973 and AD9977
