AD9891

CCDシグナル・プロセッサ、Precision Timing™ジェネレータ付き

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 20MSPSの相関ダブルサンプラー(CDS)を内蔵
  • 4dB±6dBのピクセル・ゲイン・アンプ(PxGA®
    2~36dBの10ビット可変ゲイン・アンプ(VGA)
  • 10ビット20MHz のA/Dコンバータ
  • 可変レベル制御付きブラック・レベル・クランプ
  • オンチップの完全なタイミング・ジェネレータ
  • 1ns分解能のPrecision TimingTMコアを内蔵
  • 5Vの水平ドライバとRGドライバを内蔵
  • 2相Hクロック・モードおよび4相Hクロック・モード
  • 4相垂直転送クロック
  • 電子シャッター・モードおよび機械式シャッター・モード
  • 外部クリスタル・オシレータ用ドライバを内蔵
  • 外部同期オプション付き同期ジェネレータを内蔵
製品概要
show more Icon

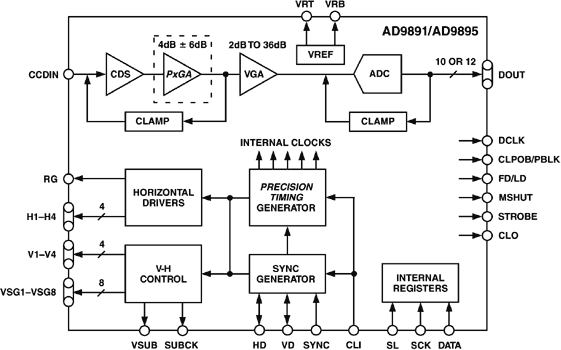

AD9891とAD9895は、高度に集積化されたデジタル・カメラ・アプリケーション向けCCDシグナル・プロセッサです。いずれも、A/D変換回路を備えた全機能内蔵型アナログ・フロントエンドにフル機能プログラマブル・タイミング・ジェネレータを組み合わせています。Precision Timingコアによって、20MHz動作時に1nsの分解能、30MHz動作時に700psの分解能で高速クロックの調整が可能です。

AD9891は最大20MHz、AD9895は30MHzのピクセル・レートで、それぞれ仕様が規定されています。アナログ・フロントエンドには、ブラック・レベル・クランピング、CDS、PxGA、VGA、そして10ビットまたは12ビットのA/Dコンバータがあります。タイミング・ジェネレータが必要なCCDクロック(RG、水平クロック、垂直クロック、センサー・ゲート・パルス、サブストレート・クロック、サブストレート・バイアス制御)をすべて供給します。3線式シリアル・インターフェースを使用して、動作をプログラムできます。

AD9891とAD9895は、省スペースの64ピンCSPBGAパッケージで提供しており、-20~+85℃の動作温度範囲で仕様が規定されています。

アプリケーション

  • デジタル・カメラ
  • デジタル・ビデオ・カメラ
  • 工業用画像処理
